Ирина Эланс
Заказ: 1028838

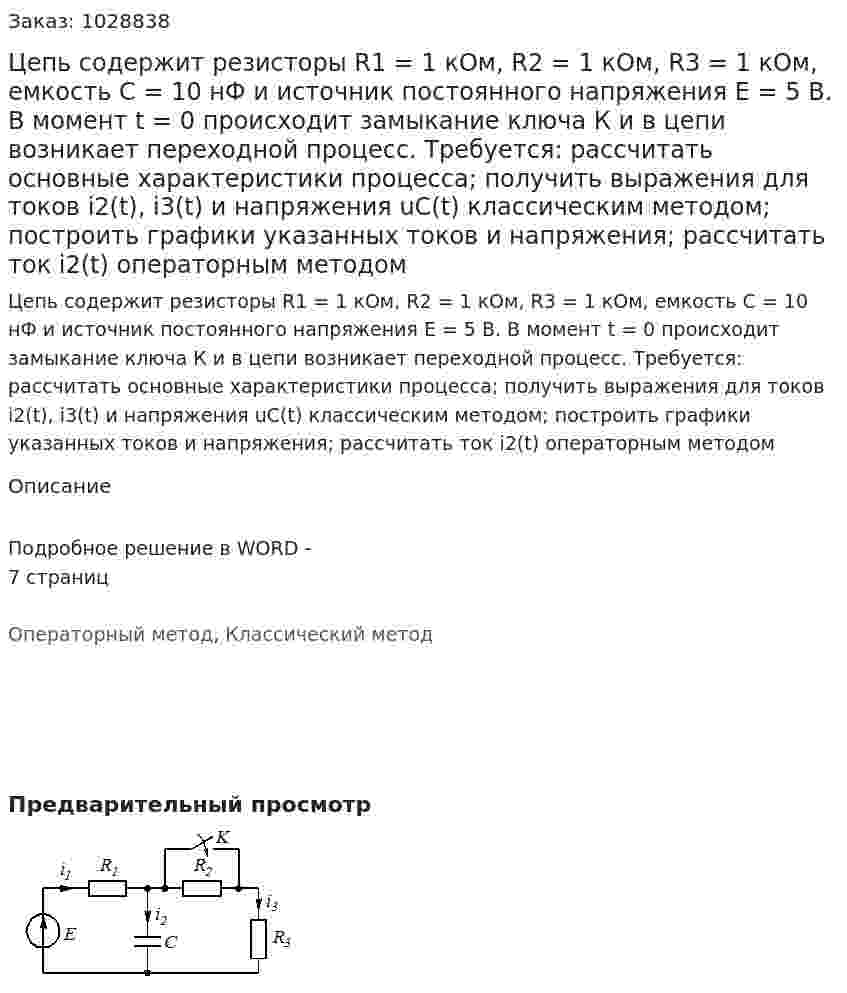

Цепь содержит резисторы R1 = 1 кОм, R2 = 1 кОм, R3 = 1 кОм, емкость С = 10 нФ и источник постоянного напряжения Е = 5 В. В момент t = 0 происходит замыкание ключа К и в цепи возникает переходной процесс. Требуется: рассчитать основные характеристики процесса; получить выражения для токов i2(t), i3(t) и напряжения uС(t) классическим методом; построить графики указанных токов и напряжения; рассчитать ток i2(t) операторным методом
Цепь содержит резисторы R1 = 1 кОм, R2 = 1 кОм, R3 = 1 кОм, емкость С = 10 нФ и источник постоянного напряжения Е = 5 В. В момент t = 0 происходит замыкание ключа К и в цепи возникает переходной процесс. Требуется: рассчитать основные характеристики процесса; получить выражения для токов i2(t), i3(t) и напряжения uС(t) классическим методом; построить графики указанных токов и напряжения; рассчитать ток i2(t) операторным методом
Описание
Подробное решение в WORD - 7 страниц
Операторный метод, Классический метод
