Ирина Эланс
Заказ: 1150612

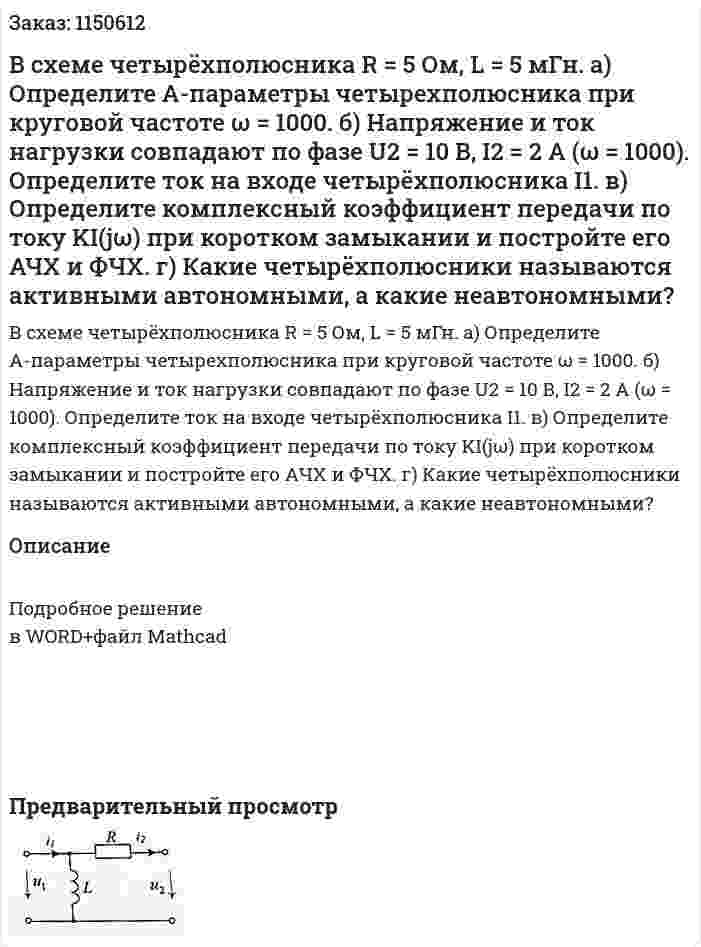

В схеме четырёхполюсника R = 5 Ом, L = 5 мГн. а) Определите А-параметры четырехполюсника при круговой частоте ω = 1000. б) Напряжение и ток нагрузки совпадают по фазе U2 = 10 В, I2 = 2 А (ω = 1000). Определите ток на входе четырёхполюсника I1. в) Определите комплексный коэффициент передачи по току KI(jω) при коротком замыкании и постройте его АЧХ и ФЧХ. г) Какие четырёхполюсники называются активными автономными, а какие неавтономными?
В схеме четырёхполюсника R = 5 Ом, L = 5 мГн. а) Определите А-параметры четырехполюсника при круговой частоте ω = 1000. б) Напряжение и ток нагрузки совпадают по фазе U2 = 10 В, I2 = 2 А (ω = 1000). Определите ток на входе четырёхполюсника I1. в) Определите комплексный коэффициент передачи по току KI(jω) при коротком замыкании и постройте его АЧХ и ФЧХ. г) Какие четырёхполюсники называются активными автономными, а какие неавтономными?
Описание
Подробное решение в WORD+файл Mathcad
