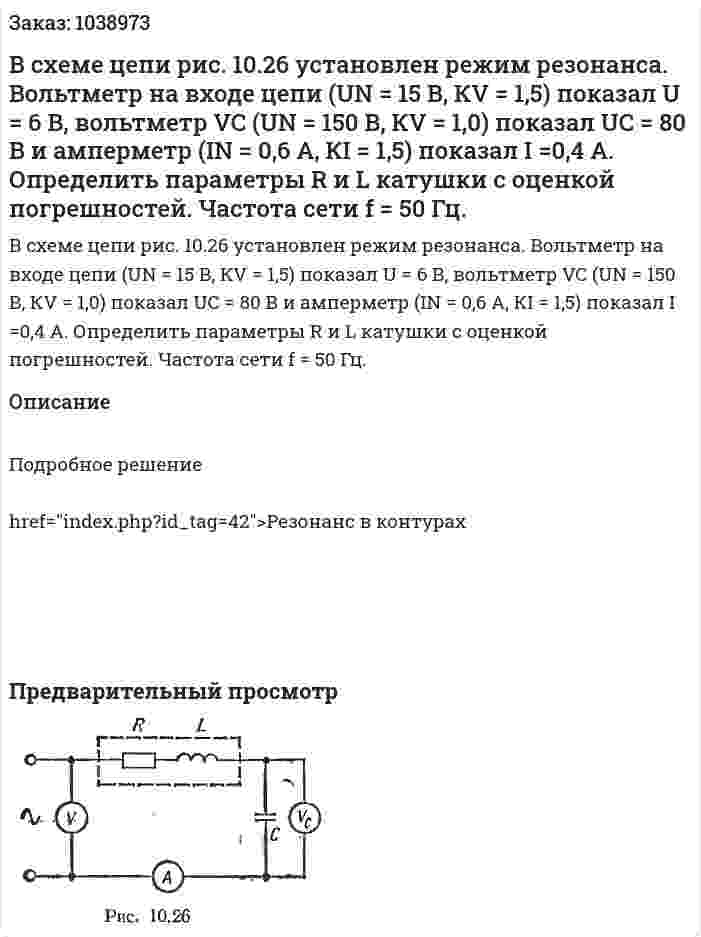

В схеме цепи рис. 10.26 установлен режим резонанса. Вольтметр на входе цепи (UN = 15 В, КV = 1,5) показал U = 6 В, вольтметр VC (UN = 150 В, КV = 1,0) показал UC = 80 В и амперметр (IN = 0,6 А, КI = 1,5) показал I =0,4 А. Определить параметры R и L катушки с оценкой погрешностей. Частота сети f = 50 Гц.
В схеме цепи рис. 10.26 установлен режим резонанса. Вольтметр на входе цепи (UN = 15 В, КV = 1,5) показал U = 6 В, вольтметр VC (UN = 150 В, КV = 1,0) показал UC = 80 В и амперметр (IN = 0,6 А, КI = 1,5) показал I =0,4 А. Определить параметры R и L катушки с оценкой погрешностей. Частота сети f = 50 Гц.
Описание
Подробное решение
Резонанс в контурах
- В схеме цепи рис. 1.18 определить напряжение UАВ. Значения э. д. с. и сопротивлений указаны соответственно в вольтах и омах.
- В схеме цепи рис. 1.18 определить напряжение UАВ. Значения э. д. с. и сопротивлений указаны соответственно в вольтах и омах.
- В схеме четырехплечного измерительного моста (рис. 60) линия АС изображает калиброванную проволоку длиной l = 100 см с движком Д. В два других плеча схемы включены известное сопротивление r = 10 Ом и искомое сопротивление х.Требуется:1. Определить сопротивление х, если при равновесии моста l1 = 60 см.Определить расстояние от точки А до движка Д при равновесии моста в том случае, если бы измерение сопротивления х производилось при r = 1 Ом.3. Доказать, что при нелпотном контакте, допущенном в случае присоединения к схеме искомого сопротивления х, оно не может быть измерено (мост не уравновешивается при положении движка, обеспечивающем достаточную точность измерения).4. Показать, какое изменение в расчетной формуле вызывает перемена местами r и х.
- В схеме четырёхполюсника R = 5 Ом, L = 5 мГн. а) Определите А-параметры четырехполюсника при круговой частоте ω = 1000. б) Напряжение и ток нагрузки совпадают по фазе U2 = 10 В, I2 = 2 А (ω = 1000). Определите ток на входе четырёхполюсника I1. в) Определите комплексный коэффициент передачи по току KI(jω) при коротком замыкании и постройте его АЧХ и ФЧХ. г) Какие четырёхполюсники называются активными автономными, а какие неавтономными?
- В схеме четырёхполюсника R = 5 Ом, L = 5 мГн. а) Определите А-параметры четырехполюсника при круговой частоте ω = 1000. б) Напряжение и ток нагрузки совпадают по фазе U2 = 10 В, I2 = 2 А (ω = 1000). Определите ток на входе четырёхполюсника I1. в) Определите комплексный коэффициент передачи по току KI(jω) при коротком замыкании и постройте его АЧХ и ФЧХ. г) Какие четырёхполюсники называются активными автономными, а какие неавтономными?
- В схему включены источники напряжения U1 = 50sinωtВ, U2 = 30cosωt В, E0 = 20 В, сопротивления R1 = R2 = 10 Ом. Диоды идеальные. Какой из графиков правильно отражает изменение тока?
- В схему включены три батареи (рис.) E1 = 3 В, E2 = 2 В, E3 = 3 В, r = 1 Ом, r2 = 2 Ом, r3 = 3 Ом. Найти напряжение на зажимах первой батареи.
- В схеме характеристики нелинейных элементов заданы уравнениями: U1=A•I+B•∛I U2=C•I+D•∛I Где А = 200; В = 20; С = 400; D = 100 ЭДС источника задана Е = 80 (В). Найти ток в цепи и напряжения на нелинейных элементах. Проверить правильность решения по балансу мощности. Составить баланс мощности в цепи.
- В схеме характеристики нелинейных элементов заданы уравнениями: U1=A•I+B•∛I U2=C•I+D•∛I Где А = 200; В = 20; С = 400; D = 100 ЭДС источника задана Е = 80 (В). Найти ток в цепи и напряжения на нелинейных элементах. Проверить правильность решения по балансу мощности. Составить баланс мощности в цепи.
- В схеме характеристики нелинейных элементов заданы уравнениями: НЭ1:I=A•U1•e-α•U1 НЭ2:I=B•(eβ•U2-1) Найти ток в цепи и напряжения на нелинейных элементах, если известно, что дифференциальные сопротивления нелинейных элементов равны Составить баланс мощности в цепи.Вариант 450 Дано: А = 0.11, B = 0.2 α=0.02 β=0.04
- В схеме характеристики нелинейных элементов заданы уравнениями: НЭ1:I=A•U1•e-α•U1 НЭ2:I=B•(eβ•U2-1) Найти ток в цепи и напряжения на нелинейных элементах, если известно, что дифференциальные сопротивления нелинейных элементов равны Составить баланс мощности в цепи.Вариант 450 Дано: А = 0.11, B = 0.2 α=0.02 β=0.04
- В схеме ЦАП с транзисторными переключателями тока со знаковым разря-дом (4 разряда для цифр и один – знаковый, всего пять разрядов) по ошибке в первом разряде вместо весового резистора R1 поставили резистор с номи-налом, равным сопротивлению резистора четвертого разряда R4. На какие параметры ЦАП повлияет такая ошибка. Постройте временные диаграмма разрядов счётчика и напряжения на выходе ЦАП при подключении к его вхо-ду пятиразрядного суммирующего счётчика. Частота следования счётных им-пульсов равна 20 кГц. Шаг квантования ЦАП равен 0.25 В.
- В схеме цепи заданы ЭДС Е = 20 В и резисторы с сопротивлениями R1 = 4 Ом, R2 = 1 Ом, R3 = 1 Ом, R4 = 2 Ом, R5 = 4 Ом, R6 = 5 Ом. Определить токи ветвей. Расчет токов целесообразно осуществлять, преобразуя предварительно звезду R4-R5-R6 в треугольник.
- В схеме цепи заданы ЭДС Е = 20 В и резисторы с сопротивлениями R1 = 4 Ом, R2 = 1 Ом, R3 = 1 Ом, R4 = 2 Ом, R5 = 4 Ом, R6 = 5 Ом. Определить токи ветвей. Расчет токов целесообразно осуществлять, преобразуя предварительно звезду R4-R5-R6 в треугольник.
