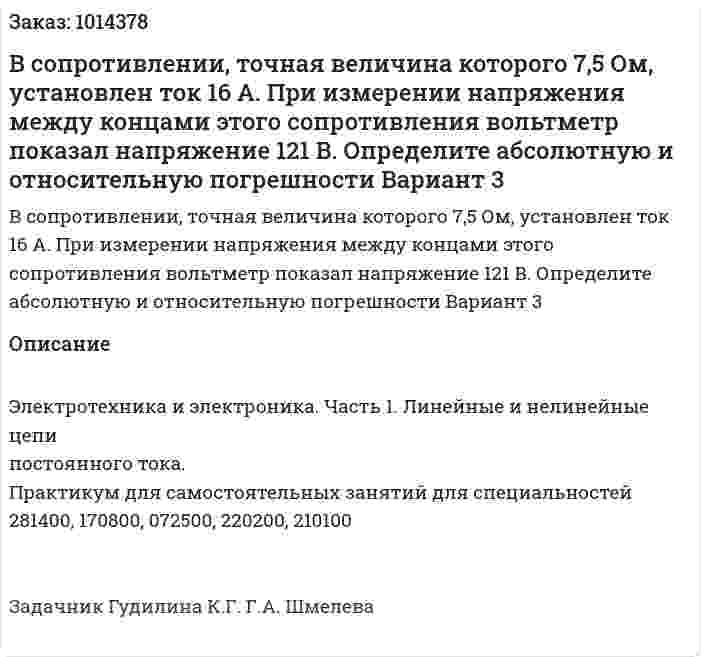

В сопротивлении, точная величина которого 7,5 Ом, установлен ток 16 А. При измерении напряжения между концами этого сопротивления вольтметр показал напряжение 121 В. Определите абсолютную и относительную погрешности Вариант 3
В сопротивлении, точная величина которого 7,5 Ом, установлен ток 16 А. При измерении напряжения между концами этого сопротивления вольтметр показал напряжение 121 В. Определите абсолютную и относительную погрешности Вариант 3
Описание
Электротехника и электроника. Часть 1. Линейные и нелинейные цепи постоянного тока.
Практикум для самостоятельных занятий для специальностей 281400, 170800, 072500, 220200, 210100
Задачник Гудилина К.Г. Г.А. Шмелева
