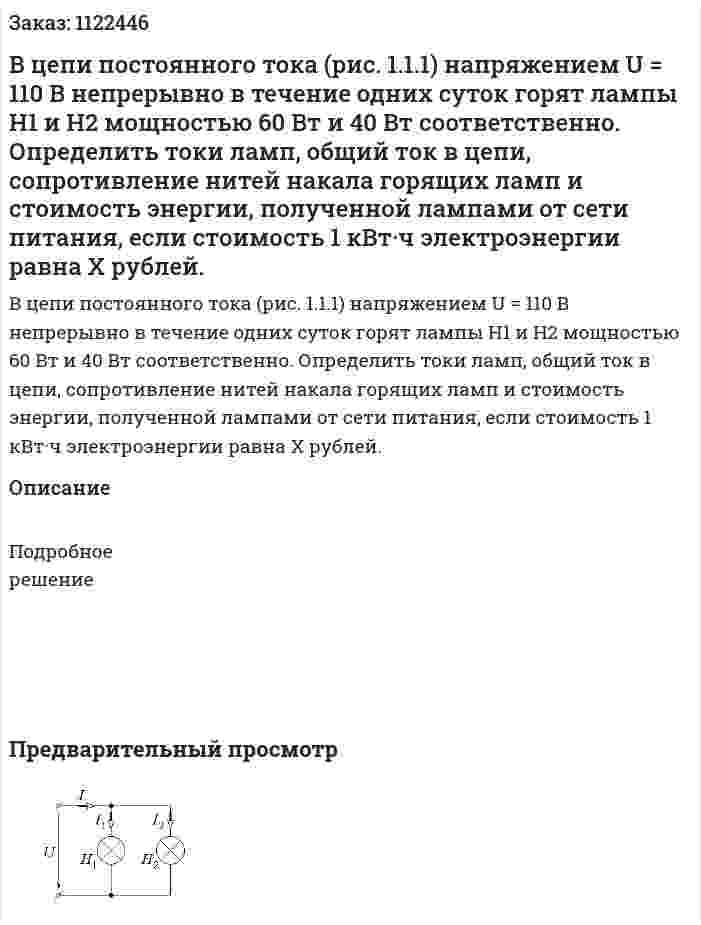

В цепи постоянного тока (рис. 1.1.1) напряжением U = 110 В непрерывно в течение одних суток горят лампы H1 и H2 мощностью 60 Вт и 40 Вт соответственно. Определить токи ламп, общий ток в цепи, сопротивление нитей накала горящих ламп и стоимость энергии, полученной лампами от сети питания, если стоимость 1 кВт·ч электроэнергии равна Х рублей.
В цепи постоянного тока (рис. 1.1.1) напряжением U = 110 В непрерывно в течение одних суток горят лампы H1 и H2 мощностью 60 Вт и 40 Вт соответственно. Определить токи ламп, общий ток в цепи, сопротивление нитей накала горящих ламп и стоимость энергии, полученной лампами от сети питания, если стоимость 1 кВт·ч электроэнергии равна Х рублей.
Описание
Подробное решение
- В цепи постоянного тока (рис. 1.1.1) напряжением U = 110 В непрерывно в течение одних суток горят лампы H1 и H2 мощностью 60 Вт и 40 Вт соответственно. Определить токи ламп, общий ток в цепи, сопротивление нитей накала горящих ламп и стоимость энергии, полученной лампами от сети питания, если стоимость 1 кВт·ч электроэнергии равна Х рублей.
- В цепи постоянного тока с нелинейным сопротивлением НЭ, вольт-амперная характеристика которого задана уравнением Iнэ = 0.06√Uнэ, А, определите показания ваттметров P1; P2; P3. Известно сопротивление r = 6 Ом, величина J = 5 A, также известно, что I1 = 0.25•I2 и показания вольтметра V = 24 В.
- В цепи постоянного тока с нелинейным сопротивлением НЭ, вольт-амперная характеристика которого задана уравнением Iнэ = 0.06√Uнэ, А, определите показания ваттметров P1; P2; P3. Известно сопротивление r = 6 Ом, величина J = 5 A, также известно, что I1 = 0.25•I2 и показания вольтметра V = 24 В.
- В цепи, предоставленной на рисунке резонанс токов. Известны следующие параметры: I1 = 16 A, R1 = 5 Ом, R2 = R3 = 4 Ом, |Y2|=|Y3| = 0.2 См, Uab = 50 В Найти неизвестные токи в цепи, напряжения на элементах, сопротивления элементов, ЭДС источника, показание вольтметра и построить векторную диаграмму токов и напряжений
- В цепи, предоставленной на рисунке резонанс токов. Известны следующие параметры: I1 = 16 A, R1 = 5 Ом, R2 = R3 = 4 Ом, |Y2|=|Y3| = 0.2 См, Uab = 50 В Найти неизвестные токи в цепи, напряжения на элементах, сопротивления элементов, ЭДС источника, показание вольтметра и построить векторную диаграмму токов и напряжений
- В цепи, представленной на рис. 1.1, действует источник (один из пяти возможных) синусоидальной ЭДС: e(t)=Em·sin(ωt+ψ) В. Амплитуда ЭДС Em = 179 В, начальная фаза - в табл. 1.1. При заданной частоте ω модули сопротивлений элементов цепи равны: Z1 = 40 Ом, Z2 = 30 Ом, Z3 = 40 Ом, Z4 = 50 Ом, Z5 = 60 Ом. Характер и нумерация сопротивлений заданы в табл. 1.1 и 1.2 соответственно. 1. Рассчитать токи и напряжения на всех участках цепи по законам Кирхгофа в комплексной форме с помощью прикладной математической программы (MathCad, MatLab и др.) 2. Рассчитать токи и напряжения на всех участках цепи методом эквивалентных преобразований. 3. Построить векторные диаграммы токов и напряжений 4. Проверить баланс активных и реактивных мощностей. Допустимая погрешность выполнения баланса мощностей 2%. 5. Определить показания измерительных приборов: амперметра, вольтметра и ваттметра 6. Методом эквивалентного генератора определить ток в одной из ветвей схемы. Вариант 11-3-2 Дано: источник включен во вторую ветвь. Em=179 В ψ=20° Z1=Z3=XL=j40 Ом Z2=XC=-j30 Ом Z4=R=50 Ом Z5=R=60 Ом Для пункта 6 номер ветви - 4
- В цепи, представленной на рис. 1.1, действует источник (один из пяти возможных) синусоидальной ЭДС: e(t)=Em·sin(ωt+ψ) В. Амплитуда ЭДС Em = 179 В, начальная фаза - в табл. 1.1. При заданной частоте ω модули сопротивлений элементов цепи равны: Z1 = 40 Ом, Z2 = 30 Ом, Z3 = 40 Ом, Z4 = 50 Ом, Z5 = 60 Ом. Характер и нумерация сопротивлений заданы в табл. 1.1 и 1.2 соответственно. 1. Рассчитать токи и напряжения на всех участках цепи по законам Кирхгофа в комплексной форме с помощью прикладной математической программы (MathCad, MatLab и др.) 2. Рассчитать токи и напряжения на всех участках цепи методом эквивалентных преобразований. 3. Построить векторные диаграммы токов и напряжений 4. Проверить баланс активных и реактивных мощностей. Допустимая погрешность выполнения баланса мощностей 2%. 5. Определить показания измерительных приборов: амперметра, вольтметра и ваттметра 6. Методом эквивалентного генератора определить ток в одной из ветвей схемы. Вариант 11-3-2 Дано: источник включен во вторую ветвь. Em=179 В ψ=20° Z1=Z3=XL=j40 Ом Z2=XC=-j30 Ом Z4=R=50 Ом Z5=R=60 Ом Для пункта 6 номер ветви - 4
- В цепи, показанной на рисунке, рассчитать закон изменения выходного напряжения uвых(t). Построить график. Е = 12 В, R1 = 500 Ом, R2 = R3 = 1 кОм, С = 0,25 мкФ
- В цепи, показанной на рисунке, рассчитать закон изменения выходного напряжения uвых(t). Построить график. Е = 12 В, R1 = 500 Ом, R2 = R3 = 1 кОм, С = 0,25 мкФ
- В цепи, показанной на рисунке, ЭДС каждого элемента E, внутреннее сопротивление r. Какова разность потенциалов между точками A1 и A2? Между точками A1 и Аk? Сопротивлением соединительных проводов можно пренебречь.
- В цепи постоянного тока напряжением U (рис.) непрерывно в течение одних суток горят лампы H1 и H2 мощностью Р1 и Р2 соответственно. Определить токи ламп, общий ток в цепи, сопротивление нитей накала горящих ламп и количество потребляемой энергии за одни сутки Дано: U = 100 В, P1 = 10 В, P2 = 40 Вт
- В цепи постоянного тока напряжением U (рис.) непрерывно в течение одних суток горят лампы H1 и H2 мощностью Р1 и Р2 соответственно. Определить токи ламп, общий ток в цепи, сопротивление нитей накала горящих ламп и количество потребляемой энергии за одни сутки Дано: U = 100 В, P1 = 10 В, P2 = 40 Вт
- В цепи постоянного тока после замыкания ключа показание …
- В цепи постоянного тока после замыкания ключа показание …
