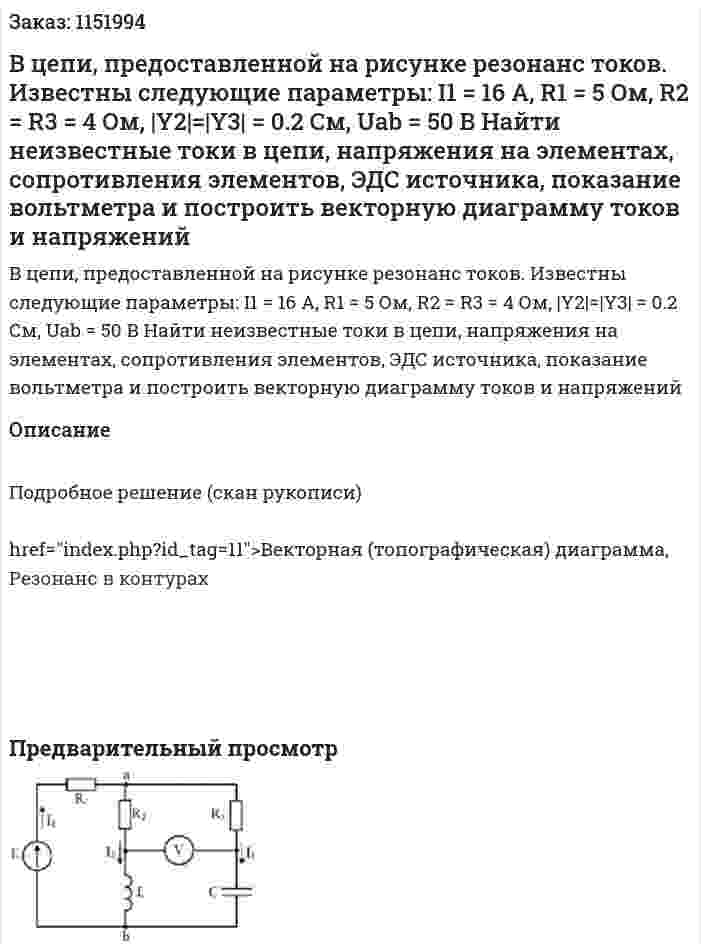

В цепи, предоставленной на рисунке резонанс токов. Известны следующие параметры: I1 = 16 A, R1 = 5 Ом, R2 = R3 = 4 Ом, |Y2|=|Y3| = 0.2 См, Uab = 50 В Найти неизвестные токи в цепи, напряжения на элементах, сопротивления элементов, ЭДС источника, показание вольтметра и построить векторную диаграмму токов и напряжений
В цепи, предоставленной на рисунке резонанс токов. Известны следующие параметры: I1 = 16 A, R1 = 5 Ом, R2 = R3 = 4 Ом, |Y2|=|Y3| = 0.2 См, Uab = 50 В Найти неизвестные токи в цепи, напряжения на элементах, сопротивления элементов, ЭДС источника, показание вольтметра и построить векторную диаграмму токов и напряжений
Описание
Подробное решение (скан рукописи)
Векторная (топографическая) диаграмма, Резонанс в контурах
- В цепи, предоставленной на рисунке резонанс токов. Известны следующие параметры: I1 = 16 A, R1 = 5 Ом, R2 = R3 = 4 Ом, |Y2|=|Y3| = 0.2 См, Uab = 50 В Найти неизвестные токи в цепи, напряжения на элементах, сопротивления элементов, ЭДС источника, показание вольтметра и построить векторную диаграмму токов и напряжений
- В цепи, представленной на рис. 1.1, действует источник (один из пяти возможных) синусоидальной ЭДС: e(t)=Em·sin(ωt+ψ) В. Амплитуда ЭДС Em = 179 В, начальная фаза - в табл. 1.1. При заданной частоте ω модули сопротивлений элементов цепи равны: Z1 = 40 Ом, Z2 = 30 Ом, Z3 = 40 Ом, Z4 = 50 Ом, Z5 = 60 Ом. Характер и нумерация сопротивлений заданы в табл. 1.1 и 1.2 соответственно. 1. Рассчитать токи и напряжения на всех участках цепи по законам Кирхгофа в комплексной форме с помощью прикладной математической программы (MathCad, MatLab и др.) 2. Рассчитать токи и напряжения на всех участках цепи методом эквивалентных преобразований. 3. Построить векторные диаграммы токов и напряжений 4. Проверить баланс активных и реактивных мощностей. Допустимая погрешность выполнения баланса мощностей 2%. 5. Определить показания измерительных приборов: амперметра, вольтметра и ваттметра 6. Методом эквивалентного генератора определить ток в одной из ветвей схемы. Вариант 11-3-2 Дано: источник включен во вторую ветвь. Em=179 В ψ=20° Z1=Z3=XL=j40 Ом Z2=XC=-j30 Ом Z4=R=50 Ом Z5=R=60 Ом Для пункта 6 номер ветви - 4
- В цепи, представленной на рис. 1.1, действует источник (один из пяти возможных) синусоидальной ЭДС: e(t)=Em·sin(ωt+ψ) В. Амплитуда ЭДС Em = 179 В, начальная фаза - в табл. 1.1. При заданной частоте ω модули сопротивлений элементов цепи равны: Z1 = 40 Ом, Z2 = 30 Ом, Z3 = 40 Ом, Z4 = 50 Ом, Z5 = 60 Ом. Характер и нумерация сопротивлений заданы в табл. 1.1 и 1.2 соответственно. 1. Рассчитать токи и напряжения на всех участках цепи по законам Кирхгофа в комплексной форме с помощью прикладной математической программы (MathCad, MatLab и др.) 2. Рассчитать токи и напряжения на всех участках цепи методом эквивалентных преобразований. 3. Построить векторные диаграммы токов и напряжений 4. Проверить баланс активных и реактивных мощностей. Допустимая погрешность выполнения баланса мощностей 2%. 5. Определить показания измерительных приборов: амперметра, вольтметра и ваттметра 6. Методом эквивалентного генератора определить ток в одной из ветвей схемы. Вариант 11-3-2 Дано: источник включен во вторую ветвь. Em=179 В ψ=20° Z1=Z3=XL=j40 Ом Z2=XC=-j30 Ом Z4=R=50 Ом Z5=R=60 Ом Для пункта 6 номер ветви - 4
- В цепи, представленной на рисунке, гальванометр показывает отсутствие тока. Выразите сопротивление Rx через R1, R2,R3.
- В цепи, приведенной на рис. 19.1, показание амперметра при включенном выключателе и искусственно созданном режиме короткого замыкания нагрузки равно 10 А. Показание вольтметра при разомкнутом ключе 50 В, а при замкнутом 40 В. Определить внутреннее сопротивление источника Ri, сопротивление нагрузки R и ток в цепи при условии, что Rv>>R
- В цепи, приведенной на рис. 19.1, показание амперметра при включенном выключателе и искусственно созданном режиме короткого замыкания нагрузки равно 10 А. Показание вольтметра при разомкнутом ключе 50 В, а при замкнутом 40 В. Определить внутреннее сопротивление источника Ri, сопротивление нагрузки R и ток в цепи при условии, что Rv>>R
- В цепи протекает ток 20 А. Амперметр показывает 20,1 А. Шкала прибора от 0 до 50 А. Каковы относительная погрешность измерения γ и класс точности прибора? 1. γ = 0,1 А; класс точности 0,1 А 2. γ = 0,5 %; класс точности 0,2 3. γ = 0,05 А; класс точности 0,02 А 4. γ = 5%; класс точности 0,2%
- В цепи постоянного тока напряжением U (рис.) непрерывно в течение одних суток горят лампы H1 и H2 мощностью Р1 и Р2 соответственно. Определить токи ламп, общий ток в цепи, сопротивление нитей накала горящих ламп и количество потребляемой энергии за одни сутки Дано: U = 100 В, P1 = 10 В, P2 = 40 Вт
- В цепи постоянного тока после замыкания ключа показание …
- В цепи постоянного тока после замыкания ключа показание …
- В цепи постоянного тока (рис. 1.1.1) напряжением U = 110 В непрерывно в течение одних суток горят лампы H1 и H2 мощностью 60 Вт и 40 Вт соответственно. Определить токи ламп, общий ток в цепи, сопротивление нитей накала горящих ламп и стоимость энергии, полученной лампами от сети питания, если стоимость 1 кВт·ч электроэнергии равна Х рублей.
- В цепи постоянного тока (рис. 1.1.1) напряжением U = 110 В непрерывно в течение одних суток горят лампы H1 и H2 мощностью 60 Вт и 40 Вт соответственно. Определить токи ламп, общий ток в цепи, сопротивление нитей накала горящих ламп и стоимость энергии, полученной лампами от сети питания, если стоимость 1 кВт·ч электроэнергии равна Х рублей.
- В цепи постоянного тока с нелинейным сопротивлением НЭ, вольт-амперная характеристика которого задана уравнением Iнэ = 0.06√Uнэ, А, определите показания ваттметров P1; P2; P3. Известно сопротивление r = 6 Ом, величина J = 5 A, также известно, что I1 = 0.25•I2 и показания вольтметра V = 24 В.
- В цепи постоянного тока с нелинейным сопротивлением НЭ, вольт-амперная характеристика которого задана уравнением Iнэ = 0.06√Uнэ, А, определите показания ваттметров P1; P2; P3. Известно сопротивление r = 6 Ом, величина J = 5 A, также известно, что I1 = 0.25•I2 и показания вольтметра V = 24 В.
