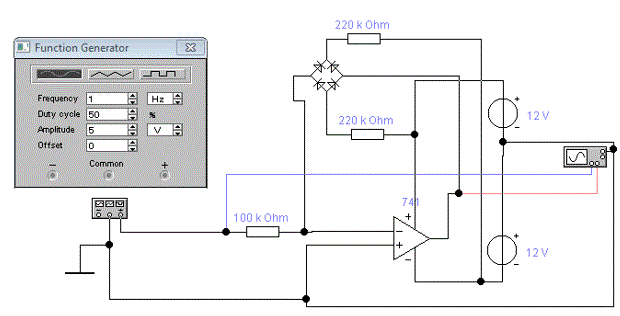

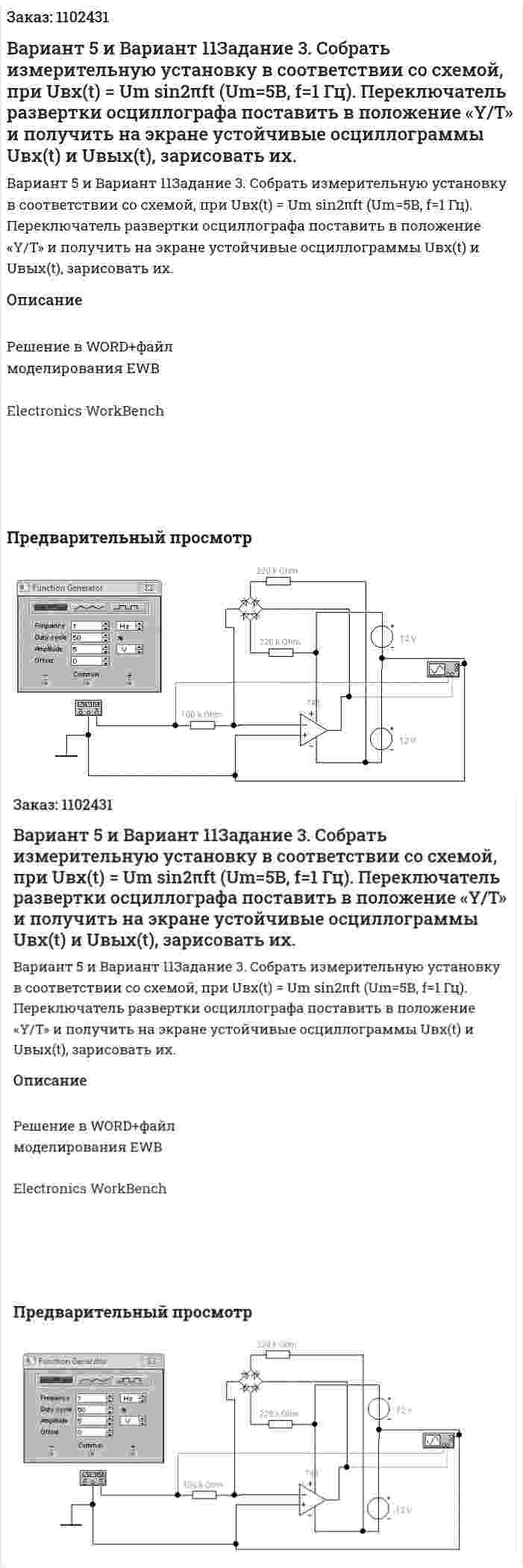

Вариант 5 и Вариант 11Задание 3. Собрать измерительную установку в соответствии со схемой, при Uвх(t) = Um sin2πft (Um=5В, f=1 Гц). Переключатель развертки осциллографа поставить в положение «Y/T» и получить на экране устойчивые осциллограммы Uвх(t) и Uвых(t), зарисовать их.
Вариант 5 и Вариант 11Задание 3. Собрать измерительную установку в соответствии со схемой, при Uвх(t) = Um sin2πft (Um=5В, f=1 Гц). Переключатель развертки осциллографа поставить в положение «Y/T» и получить на экране устойчивые осциллограммы Uвх(t) и Uвых(t), зарисовать их.
Описание
Решение в WORD+файл моделирования EWB
Electronics WorkBench
- Вариант 5. К цепи, приведенной на рисунке - 6, приложено напряжение U = 24В. Известно, что R1 = 20 Ом, R2 = 6 Ом; R3 = 18 Ом; R4 =12 Ом, R5 = 14 Ом. Определить токи и напряжения на всех участках цепи и энергию, израсходованную в этой цепи за 1 час.
- Вариант 5. К цепи, приведенной на рисунке - 6, приложено напряжение U = 24В. Известно, что R1 = 20 Ом, R2 = 6 Ом; R3 = 18 Ом; R4 =12 Ом, R5 = 14 Ом. Определить токи и напряжения на всех участках цепи и энергию, израсходованную в этой цепи за 1 час.
- Вариант 5К цепи, состоящей из активного сопротивления R =14 Ом и индуктивности L=56,4 мГн, приложено напряжение U=33,84 sin (wt - 15 ). Определить полное сопротивление цепи, ток в цепи, напряжения на отдельных участках, cosφ, φ цепи. Построить в масштабе векторную диаграмму и записать выражения для мгновенных значений тока в цепи и напряжений на участках. Частота сети равна 50 Гц.
- Вариант 5К цепи, состоящей из активного сопротивления R =14 Ом и индуктивности L=56,4 мГн, приложено напряжение U=33,84 sin (wt - 15 ). Определить полное сопротивление цепи, ток в цепи, напряжения на отдельных участках, cosφ, φ цепи. Построить в масштабе векторную диаграмму и записать выражения для мгновенных значений тока в цепи и напряжений на участках. Частота сети равна 50 Гц.
- Вариант 6. U = 120 В, R = 20 Ом. 1. i(0) = 4 А. iC(0) = 0 2. i(0) = 4 А. iC(0) = 2 А 3. i(0) = 4 А. iC(0) = -2 А 4. i(0) = 2 А. iC(0) = 0 5. i(0) = 2 А. iC(0) = 2 А Определить i(0); iC(0).
- Вариант 6. U = 120 В, R = 20 Ом. 1. i(0) = 4 А. iC(0) = 0 2. i(0) = 4 А. iC(0) = 2 А 3. i(0) = 4 А. iC(0) = -2 А 4. i(0) = 2 А. iC(0) = 0 5. i(0) = 2 А. iC(0) = 2 А Определить i(0); iC(0).
- Вариант 6Дано: U=+5 В R1=100 кОм, R2=1 кОм, h21=100 Найти: u1, u2
- Вариант 5, группа 38, схема 27 Дано: p = 5, ψ = -90°, U23 = 200 В, R1 = 6 Ом, C1 = 1595 мкФ, R2 = 12 Ом, C2 = 199 мкФ, R3 = 20 Ом, L3 = 31.85 мГн, С3 = 159.2 мкФ
- Вариант 5 Задание 1 Случайная погрешность измерения случайной величины ε распределена по равномерному закону с максимальным значением 2,3. Найти СКО случайной величины. Определить, чему равна вероятность P(|ε|≤σ)
- Вариант 5Задание 2. Собрать схему интегрирующего усилителя (R=10кОм, С=100нФ). Снять АЧХ коэффициента усиления (зависимость коэффициента усиления от частоты K(f)=Uвых/Uвх в диапазоне частот (10... 104) Гц при входном гармоническом сигнале амплитудой Uвх=100мВ. Результаты измерений занести в табл.1, рассчитать Кu.
- Вариант 5 Задание 2. С помощью амперметра с входным сопротивлением RA=150м измеряется ток короткого замыкания источника с напряжением Е и внутренним сопротивлением Ri=50 кОм. Изобразить схему проводимого эксперимента, вывести формулу для относительной погрешности измерения δ и рассчитать ее.
- Вариант 5 Задание 3. При помощи вольтметра В7-16 измеряется напряжение U=8,945B. Известно, что Uk=10B, t=20°C напряжение сети 220 В. Определить относительную и абсолютную погрешности измерения, записать результат измерения.
- Вариант 5 Задание 4. В результате многократных измерений получен ряд значений напряжений: [10.1; 10.3; 10.5; 10.2; 10.7] В. Постройте вариационный ряд. Методом максимального правдоподобия найдите оценку истинного значения индуктивности, предполагая, что закон распределения погрешностей Лапласа.
- Вариант 5 Задание 5. Шкала вольтметра с пиковым преобразователем проградуирована в среднеквадратических значениях гармонического напряжения. На вход вольтметра подается напряжение, изображенное на рис. 5.1. Определить показания вольтметра.
