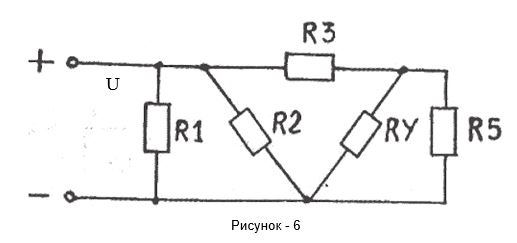

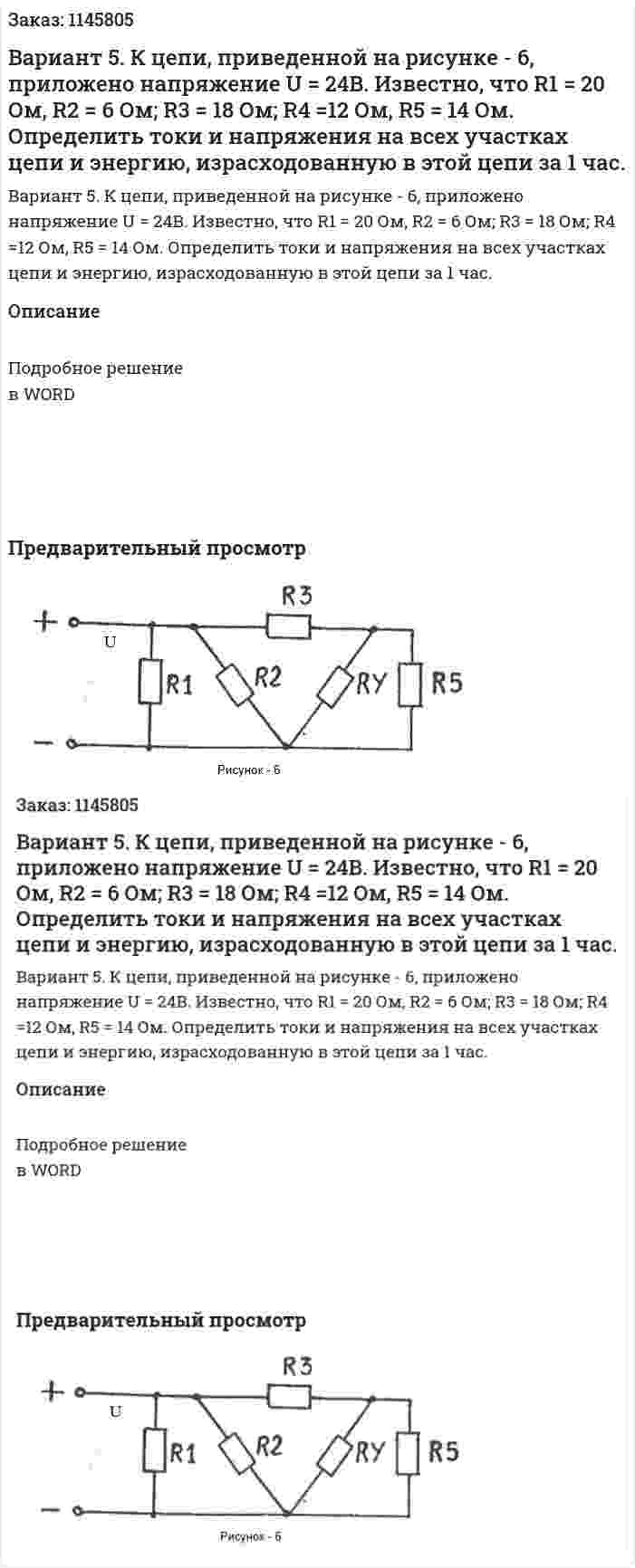

Вариант 5. К цепи, приведенной на рисунке - 6, приложено напряжение U = 24В. Известно, что R1 = 20 Ом, R2 = 6 Ом; R3 = 18 Ом; R4 =12 Ом, R5 = 14 Ом. Определить токи и напряжения на всех участках цепи и энергию, израсходованную в этой цепи за 1 час.
Вариант 5. К цепи, приведенной на рисунке - 6, приложено напряжение U = 24В. Известно, что R1 = 20 Ом, R2 = 6 Ом; R3 = 18 Ом; R4 =12 Ом, R5 = 14 Ом. Определить токи и напряжения на всех участках цепи и энергию, израсходованную в этой цепи за 1 час.
Описание
Подробное решение в WORD
