Задача 10 Рассчитать электрическую цепь с параметрами Rл+jωLл = (1.6+j2.3) Ом; -j1/ωC = -j8 Ом; Rн+jωLн = (4+j4) Ом при воздействии несинусоидального напряжения заданного в таблице вариантов. При расчете определить напряжения, токи и мощности всех участков цепи, коэффициент мощности цепи Kмощн = P/S. Полную мощность определить двумя способами: S=U•I и S = √(ΣP2+ ΣQ2). В несинусоидальном режиме определить коэффициенты искажений Kн напряжений и токов всех участков цепи. Доказать, что начальная фаза гармоник источника напряжения не влияет на величину тока и напряжения, но влияет на форму мгновенных значений напряжения и тока. Вариант 2 Дано: U0(t)=120√2sin⁡(ωt)+50√2sin⁡(3ωt+π)

Задача 10 Рассчитать электрическую цепь с параметрами Rл+jωLл = (1.6+j2.3) Ом; -j1/ωC = -j8 Ом; Rн+jωLн = (4+j4) Ом при воздействии несинусоидального напряжения заданного в таблице вариантов. При расчете определить напряжения, токи и мощности всех участков цепи, коэффициент мощности цепи Kмощн = P/S. Полную мощность определить двумя способами: S=U•I и S = √(ΣP2+ ΣQ2). В несинусоидальном режиме определить коэффициенты искажений Kн напряжений и токов всех участков цепи. Доказать, что начальная фаза гармоник источника напряжения не влияет на величину тока и напряжения, но влияет на форму мгновенных значений напряжения и тока. Вариант 2 Дано: U0(t)=120√2sin⁡(ωt)+50√2sin⁡(3ωt+π)
Описание

Подробное решение в WORD





Задача 10 Рассчитать электрическую цепь с параметрами Rл+jωLл = (1.6+j2.3) Ом; -j1/ωC = -j8 Ом; Rн+jωLн = (4+j4) Ом при воздействии несинусоидального напряжения заданного в таблице вариантов. При расчете определить напряжения, токи и мощности всех участков цепи, коэффициент мощности цепи Kмощн = P/S. Полную мощность определить двумя способами: S=U•I и S = √(ΣP2+ ΣQ2). В несинусоидальном режиме определить коэффициенты искажений Kн напряжений и токов всех участков цепи. Доказать, что начальная фаза гармоник источника напряжения не влияет на величину тока и напряжения, но влияет на форму мгновенных значений напряжения и тока. Вариант 2 Дано: U0(t)=120√2sin⁡(ωt)+50√2sin⁡(3ωt+π) (Решение → 21434)

Задача 10 Рассчитать электрическую цепь с параметрами Rл+jωLл = (1.6+j2.3) Ом; -j1/ωC = -j8 Ом; Rн+jωLн = (4+j4) Ом при воздействии несинусоидального напряжения заданного в таблице вариантов. При расчете определить напряжения, токи и мощности всех участков цепи, коэффициент мощности цепи Kмощн = P/S. Полную мощность определить двумя способами: S=U•I и S = √(ΣP2+ ΣQ2). В несинусоидальном режиме определить коэффициенты искажений Kн напряжений и токов всех участков цепи. Доказать, что начальная фаза гармоник источника напряжения не влияет на величину тока и напряжения, но влияет на форму мгновенных значений напряжения и тока. Вариант 2 Дано: U0(t)=120√2sin⁡(ωt)+50√2sin⁡(3ωt+π) (Решение → 21434)

Предварительный просмотр

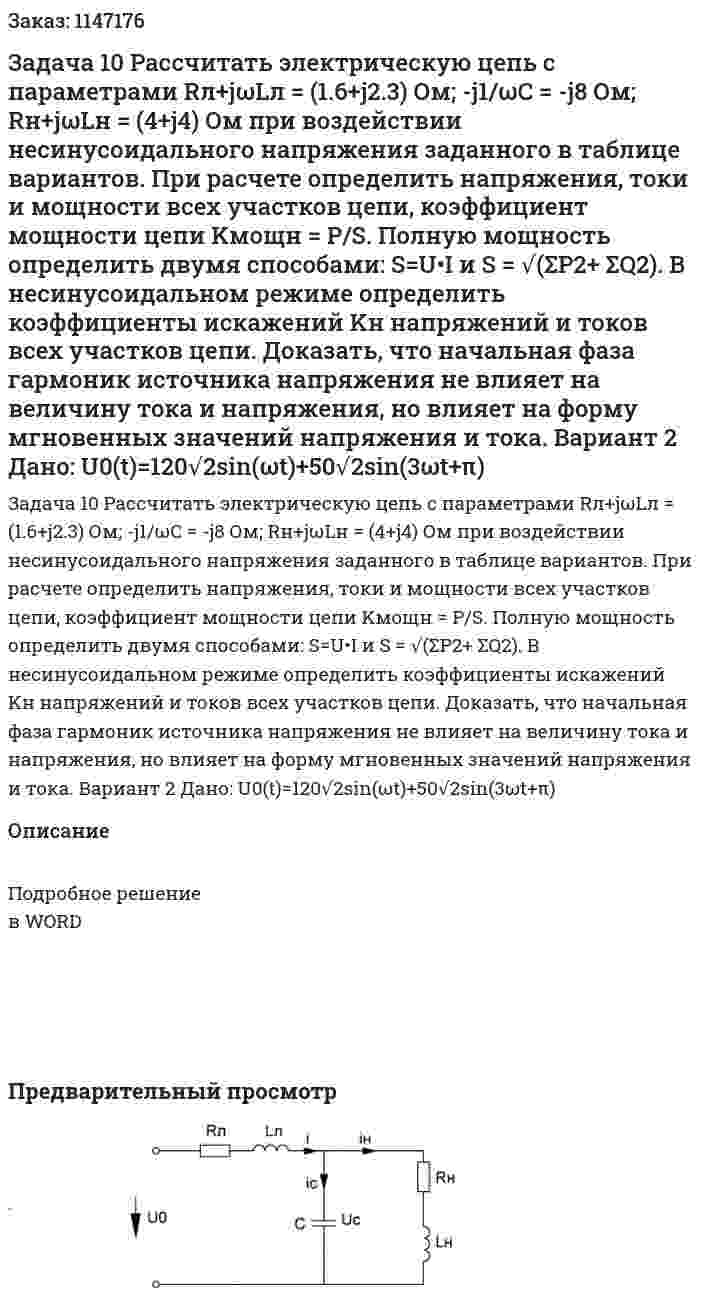

Задача 10 Рассчитать электрическую цепь с параметрами Rл+jωLл = (1.6+j2.3) Ом; -j1/ωC = -j8 Ом; Rн+jωLн = (4+j4) Ом при воздействии несинусоидального напряжения заданного в таблице вариантов. При расчете определить напряжения, токи и мощности всех участков цепи, коэффициент мощности цепи Kмощн = P/S. Полную мощность определить двумя способами: S=U•I и S = √(ΣP2+ ΣQ2). В несинусоидальном режиме определить коэффициенты искажений Kн напряжений и токов всех участков цепи. Доказать, что начальная фаза гармоник источника напряжения не влияет на величину тока и напряжения, но влияет на форму мгновенных значений напряжения и тока. Вариант 2 Дано: U0(t)=120√2sin⁡(ωt)+50√2sin⁡(3ωt+π)
