Ирина Эланс
Заказ: 1148261

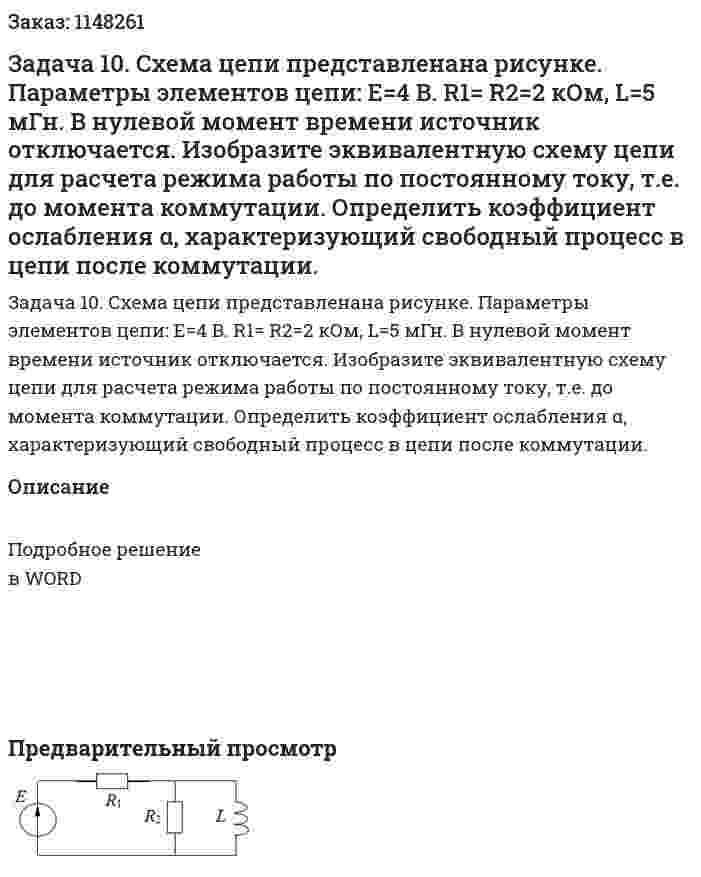

Задача 10. Схема цепи представленана рисунке. Параметры элементов цепи: Е=4 B. R1= R2=2 кОм, L=5 мГн. В нулевой момент времени источник отключается. Изобразите эквивалентную схему цепи для расчета режима работы по постоянному току, т.е. до момента коммутации. Определить коэффициент ослабления α, характеризующий свободный процесс в цепи после коммутации.
Задача 10. Схема цепи представленана рисунке. Параметры элементов цепи: Е=4 B. R1= R2=2 кОм, L=5 мГн. В нулевой момент времени источник отключается. Изобразите эквивалентную схему цепи для расчета режима работы по постоянному току, т.е. до момента коммутации. Определить коэффициент ослабления α, характеризующий свободный процесс в цепи после коммутации.
Описание
Подробное решение в WORD
