Заказ: 1145304

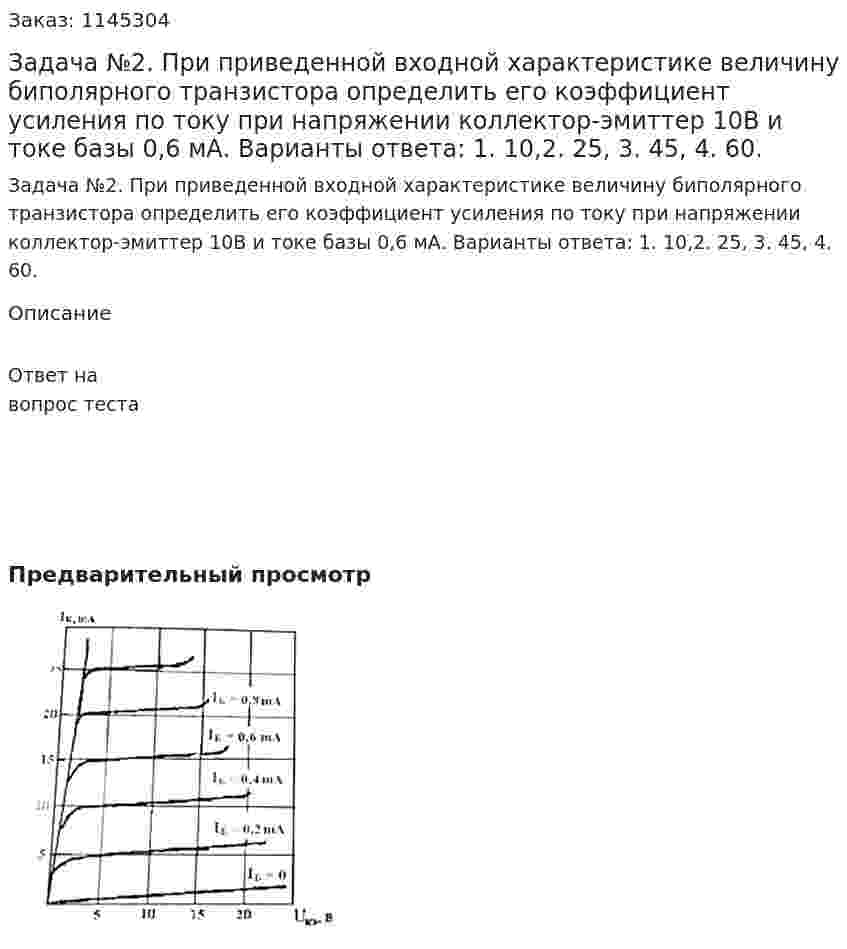

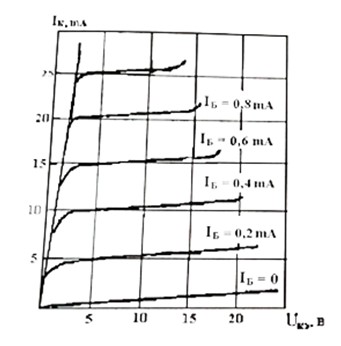

Задача №2. При приведенной входной характеристике величину биполярного транзистора определить его коэффициент усиления по току при напряжении коллектор-эмиттер 10В и токе базы 0,6 мА. Варианты ответа: 1. 10,2. 25, 3. 45, 4. 60.
Задача №2. При приведенной входной характеристике величину биполярного транзистора определить его коэффициент усиления по току при напряжении коллектор-эмиттер 10В и токе базы 0,6 мА. Варианты ответа: 1. 10,2. 25, 3. 45, 4. 60.
Описание
Ответ на вопрос теста
- Задача №2. При приведенной входной характеристике определить величину статического входного сопротивления биполярного транзистора по постоянному току при базовом токе 0,75 мА и закрытом коллекторном переходе. Варианты ответа: 1. 200 Ом, 2. 400 Ом, 3. 700 Ом, 4. 800 Ом.
- Задача №2 При условии идеальности операционного усилителя и заданных значениях ограничения выходного напряжения |Uвых| ≤ 10 В для приведенной схемы определить: uвых(t), если R1=10 кОм, R2=30 кОм, R3=10 кОм, R4=5 кОм, R5=10 кОм, u1(t) = 2 sin 314t В, u2(t) = -2.4 В Построить график uвых(t)
- ЗАДАЧА №2. Рассчитать токи в ветвях заданной схемы (рис.2) методом узловых потенциалов (методом двух узлов). Проверку правильности решения провести по первому закону Кирхгофа Вариант 4
- ЗАДАЧА №2. Рассчитать токи в ветвях заданной схемы (рис.2) методом узловых потенциалов (методом двух узлов). Проверку правильности решения провести по первому закону Кирхгофа Вариант 4
- Задача №2. Расчет выпрямителяРассчитать для схемы выпрямителя приведенной на рис.2 значения: U2, Iд, Uобр, СФ, и т.д., используя данные таблицы 2. 1. Выбрать емкость сглаживающего фильтра СФ из условия непрерывности тока нагрузки. Выбор диода, трансформатора производить по справочникам. 2. Для пояснения, описать принцип работы однофазной двухполупериодной мостовой выпрямительной установки, построить временные диаграммы напряжений и токов. Пояснить коэффициент пульсации и сравнить его с однополупериодной схемой. Начертить ВАХ. 3. Весь расчет ведется исходя из заданного выходного напряжения (UH) и максимального тока нагрузки (IH). Вариант 6Uн = 4,9 ВIн = 0,6 А
- Задача № 2. Расчет неразветвленной цепи переменного тока 1. Рассчитать реактивные сопротивления катушек и конденсаторов. 2. Найти полное сопротивление цепи. 3. Найти действующее значение тока. 4. Определить сдвиг фаз тока и напряжения. 5. Найти действующие значения напряжения на каждом элементе цепи. 6. Построить векторную диаграмму тока и напряжений. 7. Определить общее напряжение цепи и сравнить с его значением на векторной диаграмме. 8. Определить активную, реактивную и полную мощности цепи 9. По векторной диаграмме определить напряжение на заданном участке цепи и сдвиг фаз на этом участке Вариант 15
- Задача № 2. Расчет неразветвленной цепи переменного тока 1. Рассчитать реактивные сопротивления катушек и конденсаторов. 2. Найти полное сопротивление цепи. 3. Найти действующее значение тока. 4. Определить сдвиг фаз тока и напряжения. 5. Найти действующие значения напряжения на каждом элементе цепи. 6. Построить векторную диаграмму тока и напряжений. 7. Определить общее напряжение цепи и сравнить с его значением на векторной диаграмме. 8. Определить активную, реактивную и полную мощности цепи 9. По векторной диаграмме определить напряжение на заданном участке цепи и сдвиг фаз на этом участке Вариант 15
- Задача №2 Неразветвленная цепь переменного тока содержит последовательно соединенные активные, реактивные сопротивления. Величины сопротивлений заданы в таблице. Определить: 1. Полное сопротивление цепи 2. Ток и напряжение, приложенное к цепи 3. Активную, реактивную и полную мощность цепи 4. Угол сдвига фаз 5. Построить в масштабе векторную диаграмму Вариант 13 Дано: R1= 4 Ом, R2 = 2 Ом XC1 = 4 Ом, XC2 = 4 Ом QC2 = -256 Вар
- Задача №2 Неразветвленная цепь переменного тока содержит последовательно соединенные активные, реактивные сопротивления. Величины сопротивлений заданы в таблице. Определить: 1. Полное сопротивление цепи 2. Ток и напряжение, приложенное к цепи 3. Активную, реактивную и полную мощность цепи 4. Угол сдвига фаз 5. Построить в масштабе векторную диаграмму Вариант 13 Дано: R1= 4 Ом, R2 = 2 Ом XC1 = 4 Ом, XC2 = 4 Ом QC2 = -256 Вар
- Задача №2. Определить входное сопротивление между узлами «а» и «б» цепей, схемы которых даны в табл. 3.2. Найти его численное значение при r = 2m Ом. Вариант 1 (Литера А) m = 27 r = 2•m = 54 Ом
- Задача №2. Определить входное сопротивление между узлами «а» и «б» цепей, схемы которых даны в табл. 3.2. Найти его численное значение при r = 2m Ом. Вариант 1 (Литера А) m = 27 r = 2•m = 54 Ом
- Задача № 2 По заданной векторной диаграмме для цепи переменного тока с последовательным со- единением элементов (резисторов индуктивностей и емкостей) начертить эквивалентную схему цепи и определить следующие величины: 1) сопротивление каждого элемента и полное сопротивление цепи z; 2) напряжение U, приложенное к цепи, 3) угол сдвига фаз φ ( по величине и знаку); 4) активную, реактивную и полную мощность цепи (P, Q, S). Путем логических рассуждений пояснить характер изменения ( уменьшение, увеличение, сохранение), ток и угол сдвига фаз ( по величине и знаку) при уменьшении частоты тока в 2 раза. Напряжение, приложенное к цепи, считать неизменным. Данные для своего варианта взять из таблицы 4. Все рисунки приведены в Приложении. Вариант 2
- Задача № 2 По заданной векторной диаграмме для цепи переменного тока с последовательным со- единением элементов (резисторов индуктивностей и емкостей) начертить эквивалентную схему цепи и определить следующие величины: 1) сопротивление каждого элемента и полное сопротивление цепи z; 2) напряжение U, приложенное к цепи, 3) угол сдвига фаз φ ( по величине и знаку); 4) активную, реактивную и полную мощность цепи (P, Q, S). Путем логических рассуждений пояснить характер изменения ( уменьшение, увеличение, сохранение), ток и угол сдвига фаз ( по величине и знаку) при уменьшении частоты тока в 2 раза. Напряжение, приложенное к цепи, считать неизменным. Данные для своего варианта взять из таблицы 4. Все рисунки приведены в Приложении. Вариант 2
- Задача №2 По заданной маркировке диода определите его тип, дайте ему полную техническую характеристику, укажите физический смысл и рассчитайте заданный параметр. Ответ должен содержать: 1) таблицу с выписанным заданием своего варианта; 2) расшифровку маркировки заданного типа диода; 3) запись определения данного типа диода; 4) краткий ответ, какое свойство p-n-перехода используется в этом типе диода; 5) типовую характеристику; 6) схему включения; 7) область применения; 8) ответ о физическом смысле и расчёт заданного параметра. Вариант 2Дано Марка диода: 2Д 215А Iобр=50 мкА; Iпр=1 А; Uобр=-1 В; Uпр=1 В;Найти Kв-?
