Ирина Эланс
Заказ: 1112498

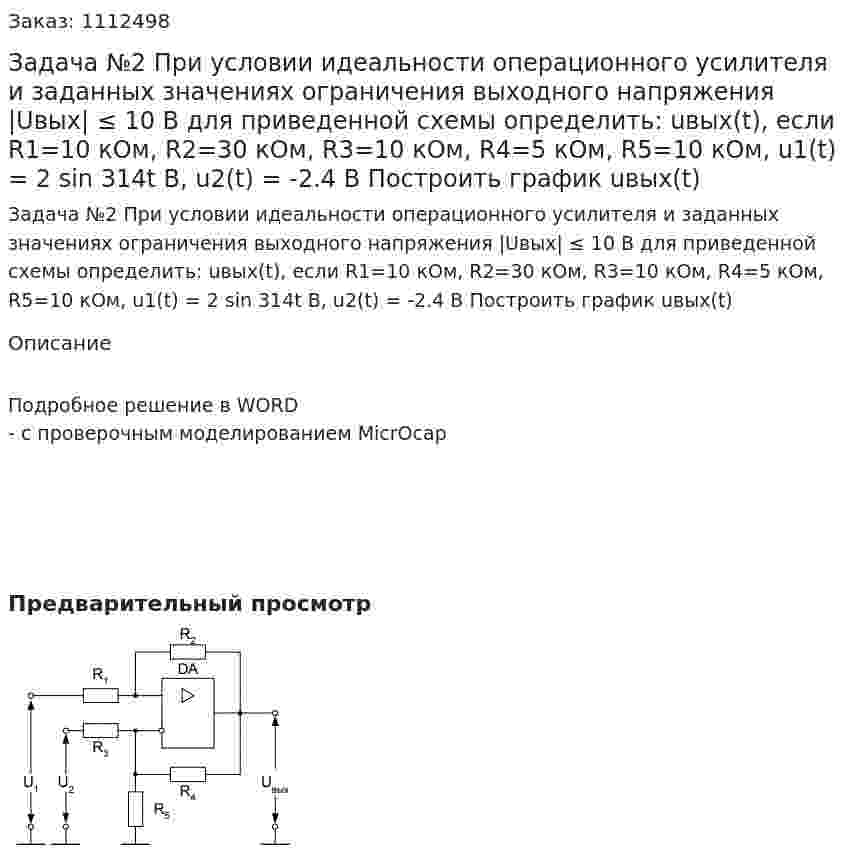

Задача №2 При условии идеальности операционного усилителя и заданных значениях ограничения выходного напряжения |Uвых| ≤ 10 В для приведенной схемы определить: uвых(t), если R1=10 кОм, R2=30 кОм, R3=10 кОм, R4=5 кОм, R5=10 кОм, u1(t) = 2 sin 314t В, u2(t) = -2.4 В Построить график uвых(t)
Задача №2 При условии идеальности операционного усилителя и заданных значениях ограничения выходного напряжения |Uвых| ≤ 10 В для приведенной схемы определить: uвых(t), если R1=10 кОм, R2=30 кОм, R3=10 кОм, R4=5 кОм, R5=10 кОм, u1(t) = 2 sin 314t В, u2(t) = -2.4 В Построить график uвых(t)
Описание
Подробное решение в WORD - с проверочным моделированием MicrOcap
