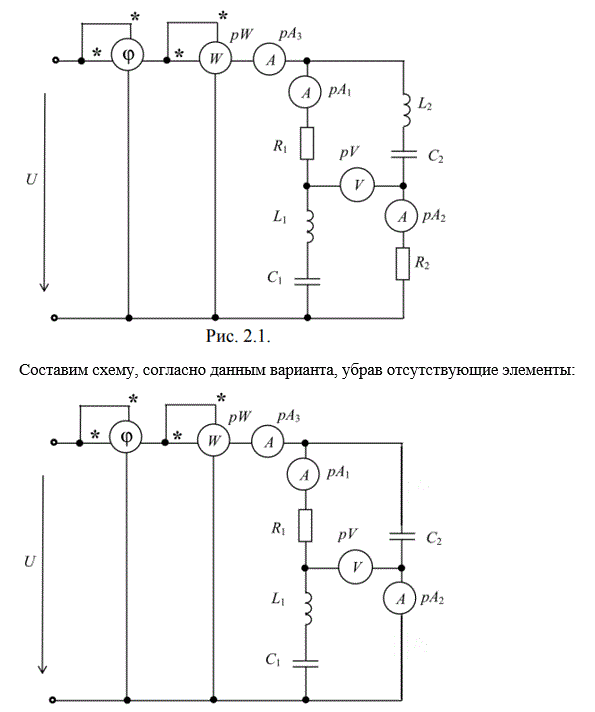

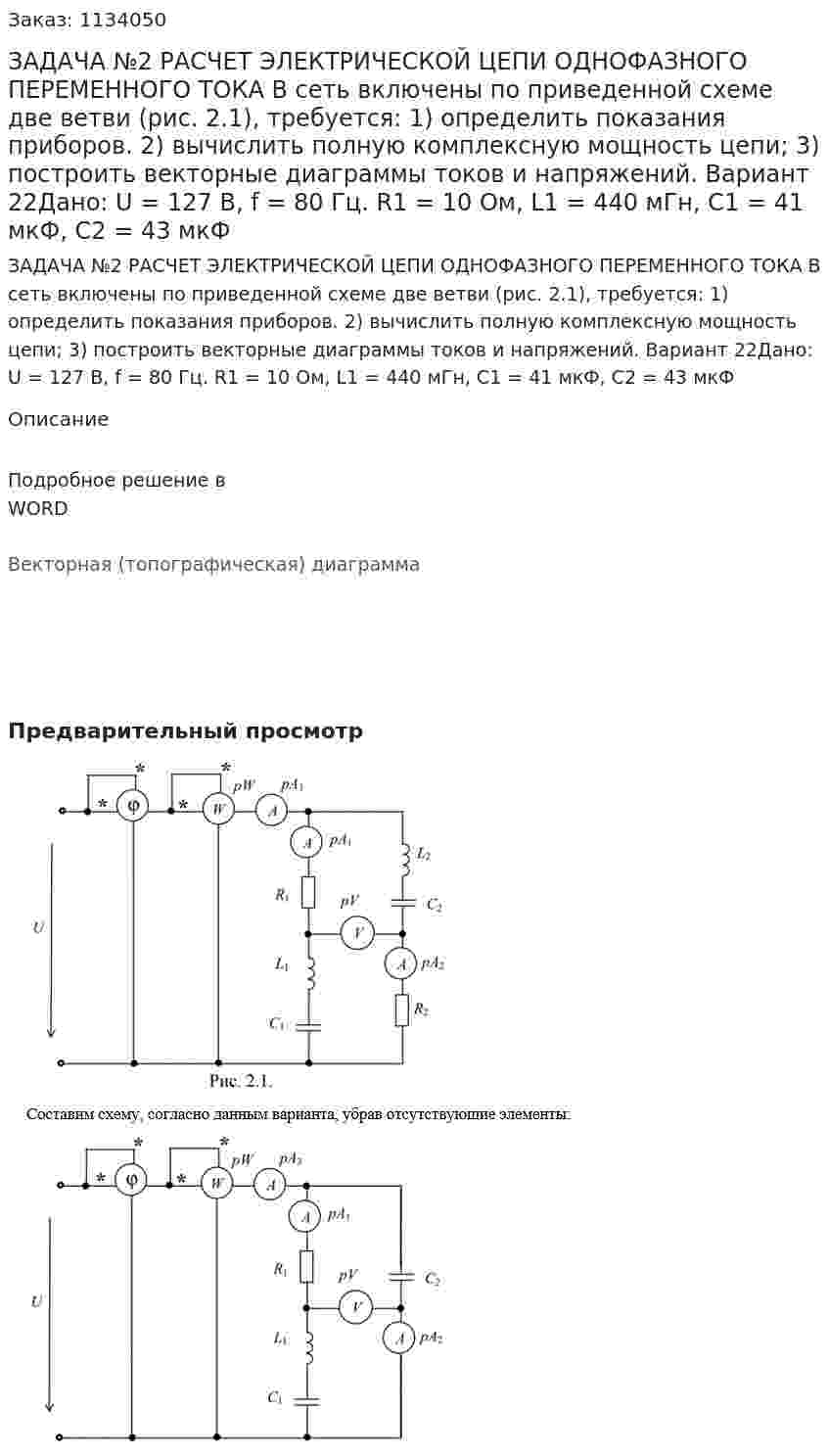

ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 22Дано: U = 127 В, f = 80 Гц. R1 = 10 Ом, L1 = 440 мГн, C1 = 41 мкФ, C2 = 43 мкФ
ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 22Дано: U = 127 В, f = 80 Гц. R1 = 10 Ом, L1 = 440 мГн, C1 = 41 мкФ, C2 = 43 мкФ
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 28Дано: U = 127 В, f = 80 Гц. R1 = 29 Ом, L1 = 110 мГн, C1 = 31 мкФ, C2 = 68 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 28Дано: U = 127 В, f = 80 Гц. R1 = 29 Ом, L1 = 110 мГн, C1 = 31 мкФ, C2 = 68 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 34Дано: U = 220 В, f = 90 Гц. L1 = 102 мГн, R2 = 70 Ом, L2 = 490 мГн, C2 = 12 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 34Дано: U = 220 В, f = 90 Гц. L1 = 102 мГн, R2 = 70 Ом, L2 = 490 мГн, C2 = 12 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 91Дано:U = 170 В, f = 50 Гц. R1 = 55 Ом, L1 = 450 мГн, C1 = 10 мкФ, L2 = 870 мГн
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 91Дано:U = 170 В, f = 50 Гц. R1 = 55 Ом, L1 = 450 мГн, C1 = 10 мкФ, L2 = 870 мГн
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 15 Дано: U = 127 В, f = 60 Гц. L1 = 404 мГн, C1 = 51 мкФ, R2 = 37 Ом, L2 = 178 мГн
- Задача № 2 Расчет сложных цепей переменного тока Для расчета заданной простой электрической цепи синусоидального тока, имеющей смешанное соединение, требуется: 1. Найти действующие значения напряжений и токов на всех участках и элементах схемы; 2. Построить векторную диаграмму токов и топографическую диаграмму напряжений; 3. Определить активную, реактивную и полную мощность каждого участка и всей цепи. Составить баланс мощностей; 4. Представить заданную цепь эквивалентным приемником, содержащим последовательное или параллельное соединение активного и реактивного элементов (согласно таблице), и построить на одном графике временные диаграммы для параллельного соединения: U(t); ia(t); iP(t); i(t); Pa(t); Pp(t); P (t) Вариант 959
- Задача №2, расчёт схем включения биполярных транзисторовВариант 121.Изобразить схемы включения транзистора ОК для транзисторов типов p-n-p и n p n. Показать полярности питающих напряжений для работы транзистора в режиме насыщения. 2.Транзистор типа p-n-p включен по схеме ОЭ. В каком режиме работает транзистор, если UБЭ = 0,4В и UКЭ = -10В? 3.Транзистор типа p-n-p включен по схеме ОЭ. UБЭ = - 0,5В и UКЭ = 12В. Определить UКБ.
- Задача №2 Расчет характеристик трехфазного мостового управляемого выпрямителя1. Нарисовать схему трехфазного мостового выпрямителя (схему Ларионова), включающую в себя трехфазный трансформатора, шесть тиристоров и активно-индуктивную нагрузку. 2. Рассчитать требуемую величину действующего значения вторичного (выпрямляемого) фазного напряжения. 3. Определить требуемый коэффициент трансформации трансформатора 4. Рассчитать величину активного сопротивления Rd и силу тока в нагрузке Ld при нулевом угле открытия тиристора α. 5. Рассчитать и построить регулировочную характеристику UD(α) 6. Рассчитать и построить регулировочную зависимость Pd(α). 7. Определить угол α, при котором мощность в нагрузке Pd равна Pупр. 8. Ответить на вопросы а) от какой величины зависит выпрямленное напряжение б) что такое коэффициент пульсации в) почему индуктивность нагрузки сглаживает пульсации и не влияет на величину тока Id? г) что такое угол α, и в каких пределах он может изменять в трехфазной мостовой схеме? д) как меняется коэффициент пульсации с ростом угла α и как это отражается на работе управляемого выпрямителя? Вариант 20 Дано Ud=48 В; Pd=43200 Вт; Pупр/Pd=0,8;
- Задача №2 Расчет характеристик трехфазного мостового управляемого выпрямителя1. Нарисовать схему трехфазного мостового выпрямителя (схему Ларионова), включающую в себя трехфазный трансформатора, шесть тиристоров и активно-индуктивную нагрузку. 2. Рассчитать требуемую величину действующего значения вторичного (выпрямляемого) фазного напряжения. 3. Определить требуемый коэффициент трансформации трансформатора 4. Рассчитать величину активного сопротивления Rd и силу тока в нагрузке Ld при нулевом угле открытия тиристора α. 5. Рассчитать и построить регулировочную характеристику UD(α) 6. Рассчитать и построить регулировочную зависимость Pd(α). 7. Определить угол α, при котором мощность в нагрузке Pd равна Pупр. 8. Ответить на вопросы а) от какой величины зависит выпрямленное напряжение б) что такое коэффициент пульсации в) почему индуктивность нагрузки сглаживает пульсации и не влияет на величину тока Id? г) что такое угол α, и в каких пределах он может изменять в трехфазной мостовой схеме? д) как меняется коэффициент пульсации с ростом угла α и как это отражается на работе управляемого выпрямителя? Вариант 20 Дано Ud=48 В; Pd=43200 Вт; Pупр/Pd=0,8;
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 1 Дано: U = 220 В, f = 70 Гц. R1 = 55 Ом, L1 = 450 мГн, C2 = 75 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 1 Дано: U = 220 В, f = 70 Гц. R1 = 55 Ом, L1 = 450 мГн, C2 = 75 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 22Дано: U = 127 В, f = 80 Гц. R1 = 10 Ом, L1 = 440 мГн, C1 = 41 мкФ, C2 = 43 мкФ
