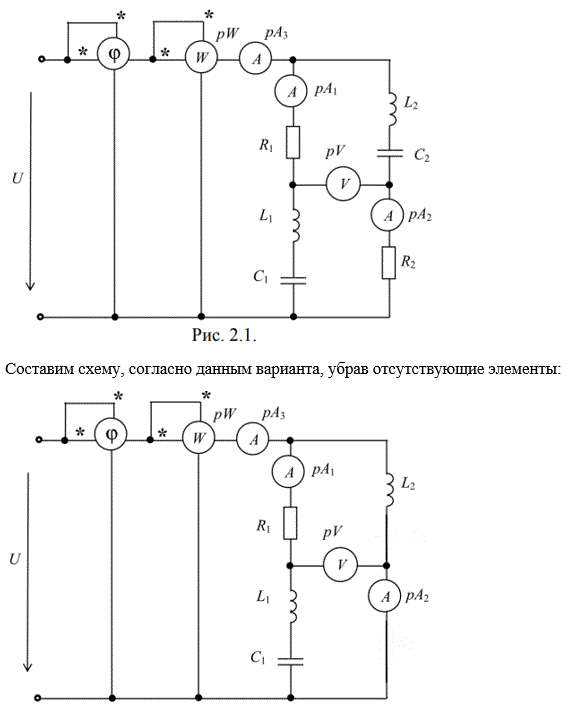

ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 91Дано:U = 170 В, f = 50 Гц. R1 = 55 Ом, L1 = 450 мГн, C1 = 10 мкФ, L2 = 870 мГн
ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 91Дано:U = 170 В, f = 50 Гц. R1 = 55 Ом, L1 = 450 мГн, C1 = 10 мкФ, L2 = 870 мГн
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 91Дано:U = 170 В, f = 50 Гц. R1 = 55 Ом, L1 = 450 мГн, C1 = 10 мкФ, L2 = 870 мГн
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 15 Дано: U = 127 В, f = 60 Гц. L1 = 404 мГн, C1 = 51 мкФ, R2 = 37 Ом, L2 = 178 мГн
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 15 Дано: U = 127 В, f = 60 Гц. L1 = 404 мГн, C1 = 51 мкФ, R2 = 37 Ом, L2 = 178 мГн
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 6 Дано: U = 220 В, f = 70 Гц. R1 = 51 Ом, L1 = 330 мГн, С2 = 95 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 6 Дано: U = 220 В, f = 70 Гц. R1 = 51 Ом, L1 = 330 мГн, С2 = 95 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 78 Дано: U = 140 В, f = 120 Гц. С1 = 31 мкФ, R2 = 34 Ом, C2 = 68 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 78 Дано: U = 140 В, f = 120 Гц. С1 = 31 мкФ, R2 = 34 Ом, C2 = 68 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 1 Дано: U = 220 В, f = 70 Гц. R1 = 55 Ом, L1 = 450 мГн, C2 = 75 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 22Дано: U = 127 В, f = 80 Гц. R1 = 10 Ом, L1 = 440 мГн, C1 = 41 мкФ, C2 = 43 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 22Дано: U = 127 В, f = 80 Гц. R1 = 10 Ом, L1 = 440 мГн, C1 = 41 мкФ, C2 = 43 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 28Дано: U = 127 В, f = 80 Гц. R1 = 29 Ом, L1 = 110 мГн, C1 = 31 мкФ, C2 = 68 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 28Дано: U = 127 В, f = 80 Гц. R1 = 29 Ом, L1 = 110 мГн, C1 = 31 мкФ, C2 = 68 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 34Дано: U = 220 В, f = 90 Гц. L1 = 102 мГн, R2 = 70 Ом, L2 = 490 мГн, C2 = 12 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 34Дано: U = 220 В, f = 90 Гц. L1 = 102 мГн, R2 = 70 Ом, L2 = 490 мГн, C2 = 12 мкФ
