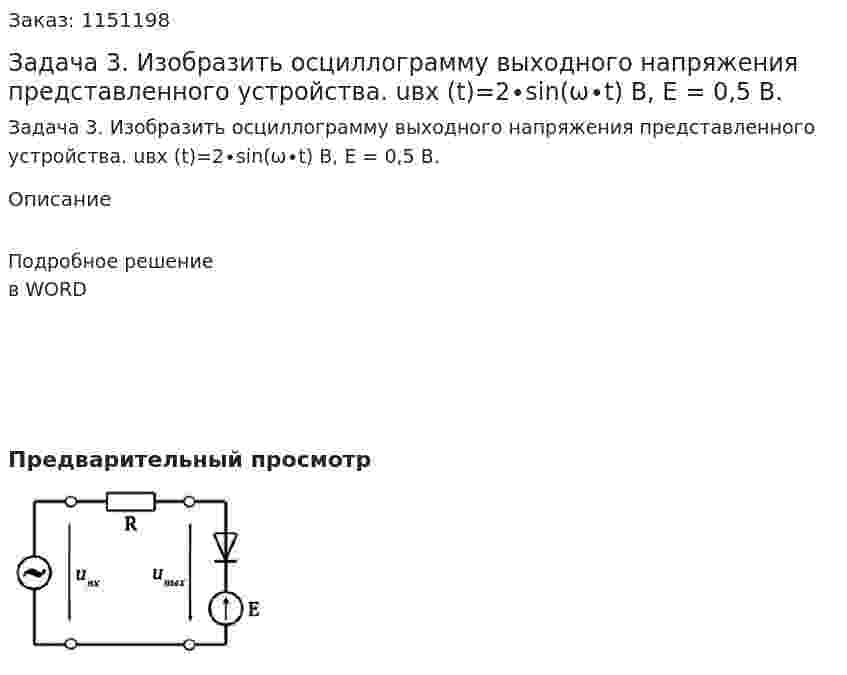

Задача 3. Изобразить осциллограмму выходного напряжения представленного устройства. uвх (t)=2∙sin(ω∙t) В, E = 0,5 В.
Задача 3. Изобразить осциллограмму выходного напряжения представленного устройства. uвх (t)=2∙sin(ω∙t) В, E = 0,5 В.
Описание
Подробное решение в WORD
- ЗАДАЧА 3 . Имеется трехфазный синхронный генератор мощностью Рном, напряжение на выходе U1 (обмотка статора соединена звездой) при частоте вращения nном. КПД генератора при номинальной нагрузке η (см. табл. 3). Генератор работает на нагрузку мощностью Рнагр. Требуется определить активную мощность генератора при номинальной нагрузке, ток в обмотке статора, требуемую первичному двигателю мощность, и вращающий момент при непосредственном механическом соединении валов генератора и первичного двигателя. Вариант 6
- ЗАДАЧА 3 . Имеется трехфазный синхронный генератор мощностью Рном, напряжение на выходе U1 (обмотка статора соединена звездой) при частоте вращения nном. КПД генератора при номинальной нагрузке η (см. табл. 3). Генератор работает на нагрузку мощностью Рнагр. Требуется определить активную мощность генератора при номинальной нагрузке, ток в обмотке статора, требуемую первичному двигателю мощность, и вращающий момент при непосредственном механическом соединении валов генератора и первичного двигателя. Вариант 6
- Задача 3. Каков закон изменения тока в результате коммутации в представленной электрической цепи?
- Задача 3. Каков закон изменения тока в результате коммутации в представленной электрической цепи?
- Задача 3. К зажимам сети трехфазного тока с симметричными линейными напряжениями (Uл = 220 В ) через линию передачи с сопротивлением каждой фазы Zл = 3+j4 Ом присоединена статическая нагрузка (рис.3.1). Сопротивления нагрузки в омах приведены в табл.3.8. Определите суммарную мощность по показаниям ваттметров н сравните ее с потерями в цели. Вариант равен двум последним цифрам зачетной книжки. Если вариант превышает 22 тогда необходимо отнять 22 от этой цифры до тех пор, пока не будет меньше 22. (Пример 2356975 №75 >22, тогда 75-22-22-22=9). Вариант 5
- Задача 3. К зажимам сети трехфазного тока с симметричными линейными напряжениями (Uл = 220 В ) через линию передачи с сопротивлением каждой фазы Zл = 3+j4 Ом присоединена статическая нагрузка (рис.3.1). Сопротивления нагрузки в омах приведены в табл.3.8. Определите суммарную мощность по показаниям ваттметров н сравните ее с потерями в цели. Вариант равен двум последним цифрам зачетной книжки. Если вариант превышает 22 тогда необходимо отнять 22 от этой цифры до тех пор, пока не будет меньше 22. (Пример 2356975 №75 >22, тогда 75-22-22-22=9). Вариант 5
- ЗАДАЧА 3. К зажимам цепи трехфазного тока с симметричными линейными напряжениями ( UЛ = 220 В ) через линию передачи с сопротивлением каждой фазы ZЛ = ( 3 + j 4 ) Ом присоединена статическая нагрузка (рис.3.11). Сопротивления нагрузки в омах приведены в табл.3.8. Определите суммарную мощность по показаниям ваттметров и сравните ее с потерями в цепи. Вариант 1
- Задача 3. Для электрической цепи, схема которой изображена на рис. 3.1—3.17, по заданным в таблице параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 12 Дано: Рис. 3.5 Uл = 127 В Ra = 10 Ом Xb = 10 Ом Xc = 10 Ом
- Задача 3. Для электрической цепи, схема которой изображена на рис. 3.1—3.17, по заданным в таблице параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 12 Дано: Рис. 3.5 Uл = 127 В Ra = 10 Ом Xb = 10 Ом Xc = 10 Ом
- Задача 3. Заданы ВАХ нелинейных элементов R1 и R2, определить ток I1 если ток I2 = 3A
- Задача 3. Заданы ВАХ нелинейных элементов R1 и R2, определить ток I1 если ток I2 = 3A
- Задача 3 Запишите выражение мгновенного значения входного напряжения uAD(t), если действующие значения напряжений на участках цепи равны: UAB=(10•N) В; UBK = (5•N) В; UKD = 60 В. Постройте топографическую диаграмму. Дано: N = 6, M = 10 UAB = 60 В, UBK = 30 В
- Задача 3 Запишите выражение мгновенного значения входного напряжения uAD(t), если действующие значения напряжений на участках цепи равны: UAB=(10•N) В; UBK = (5•N) В; UKD = 60 В. Постройте топографическую диаграмму. Дано: N = 6, M = 10 UAB = 60 В, UBK = 30 В
- Задача 3. Изобразить осциллограмму выходного напряжения представленного устройства. uвх (t)=2∙sin(ω∙t) В, E = 0,5 В.
