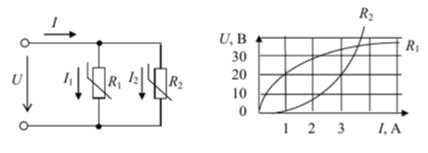

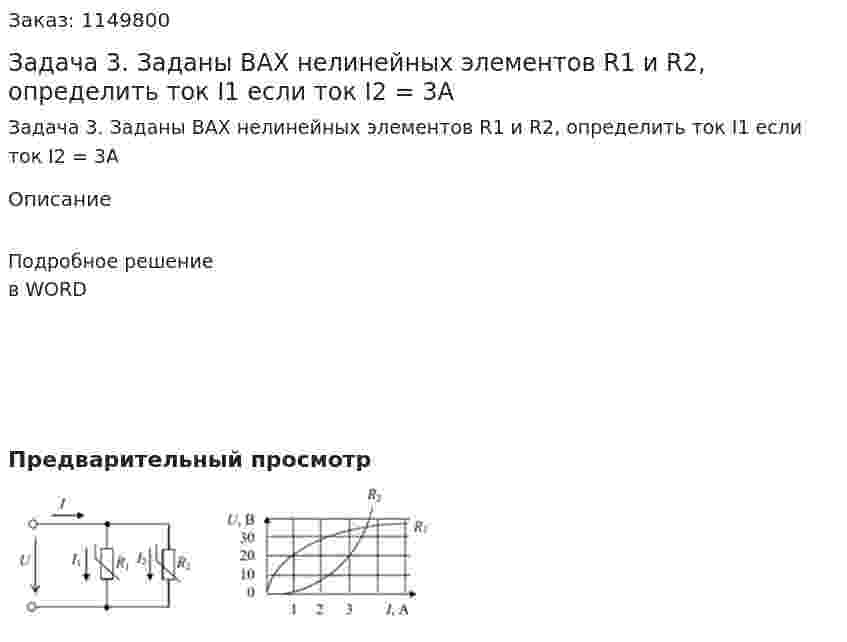

Задача 3. Заданы ВАХ нелинейных элементов R1 и R2, определить ток I1 если ток I2 = 3A
Задача 3. Заданы ВАХ нелинейных элементов R1 и R2, определить ток I1 если ток I2 = 3A
Описание
Подробное решение в WORD
- Задача 3 Запишите выражение мгновенного значения входного напряжения uAD(t), если действующие значения напряжений на участках цепи равны: UAB=(10•N) В; UBK = (5•N) В; UKD = 60 В. Постройте топографическую диаграмму. Дано: N = 6, M = 10 UAB = 60 В, UBK = 30 В
- Задача 3 Запишите выражение мгновенного значения входного напряжения uAD(t), если действующие значения напряжений на участках цепи равны: UAB=(10•N) В; UBK = (5•N) В; UKD = 60 В. Постройте топографическую диаграмму. Дано: N = 6, M = 10 UAB = 60 В, UBK = 30 В
- Задача 3. Изобразить осциллограмму выходного напряжения представленного устройства. uвх (t)=2∙sin(ω∙t) В, E = 0,5 В.
- Задача 3. Изобразить осциллограмму выходного напряжения представленного устройства. uвх (t)=2∙sin(ω∙t) В, E = 0,5 В.
- ЗАДАЧА 3 . Имеется трехфазный синхронный генератор мощностью Рном, напряжение на выходе U1 (обмотка статора соединена звездой) при частоте вращения nном. КПД генератора при номинальной нагрузке η (см. табл. 3). Генератор работает на нагрузку мощностью Рнагр. Требуется определить активную мощность генератора при номинальной нагрузке, ток в обмотке статора, требуемую первичному двигателю мощность, и вращающий момент при непосредственном механическом соединении валов генератора и первичного двигателя. Вариант 6
- ЗАДАЧА 3 . Имеется трехфазный синхронный генератор мощностью Рном, напряжение на выходе U1 (обмотка статора соединена звездой) при частоте вращения nном. КПД генератора при номинальной нагрузке η (см. табл. 3). Генератор работает на нагрузку мощностью Рнагр. Требуется определить активную мощность генератора при номинальной нагрузке, ток в обмотке статора, требуемую первичному двигателю мощность, и вращающий момент при непосредственном механическом соединении валов генератора и первичного двигателя. Вариант 6
- Задача 3. Каков закон изменения тока в результате коммутации в представленной электрической цепи?
- Задача 3 Для электрической цепи, схема которой изображена на рис. 3.1-3.17, по заданным в таблице 3 параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму сил токов и напряжений на комплексной плоскости. Вариант 28 Дано: рис. 3.10а Uл = 220 В, Rab = 10 Ом, Xbc = 10 Ом, Xca = 10 Ом
- Задача 3 Для электрической цепи, схема которой изображена на рис. 3.1-3.17, по заданным в таблице 3 параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму сил токов и напряжений на комплексной плоскости. Вариант 28 Дано: рис. 3.10а Uл = 220 В, Rab = 10 Ом, Xbc = 10 Ом, Xca = 10 Ом
- Задача 3. Для электрической цепи, схема которой изображена на рис. 3.1—3.17, по заданным в таблице параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 10 Дано: Рис. 3.5 Uл = 127 В Дано: Рис. 3.4 Uл = 220 В Ra = 16.8 Ом, Rb = 8 Ом, Rc = 8 Ом Xa = 14.2 Ом, Xb = 6 Ом, Xc = 4 Ом
- Задача 3. Для электрической цепи, схема которой изображена на рис. 3.1—3.17, по заданным в таблице параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 10 Дано: Рис. 3.5 Uл = 127 В Дано: Рис. 3.4 Uл = 220 В Ra = 16.8 Ом, Rb = 8 Ом, Rc = 8 Ом Xa = 14.2 Ом, Xb = 6 Ом, Xc = 4 Ом
- Задача 3. Для электрической цепи, схема которой изображена на рис. 3.1—3.17, по заданным в таблице параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 12 Дано: Рис. 3.5 Uл = 127 В Ra = 10 Ом Xb = 10 Ом Xc = 10 Ом
- Задача 3. Для электрической цепи, схема которой изображена на рис. 3.1—3.17, по заданным в таблице параметрам и линейному напряжению, определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 12 Дано: Рис. 3.5 Uл = 127 В Ra = 10 Ом Xb = 10 Ом Xc = 10 Ом
- Задача 3. Заданы ВАХ нелинейных элементов R1 и R2, определить ток I1 если ток I2 = 3A
