Заказ: 1156293

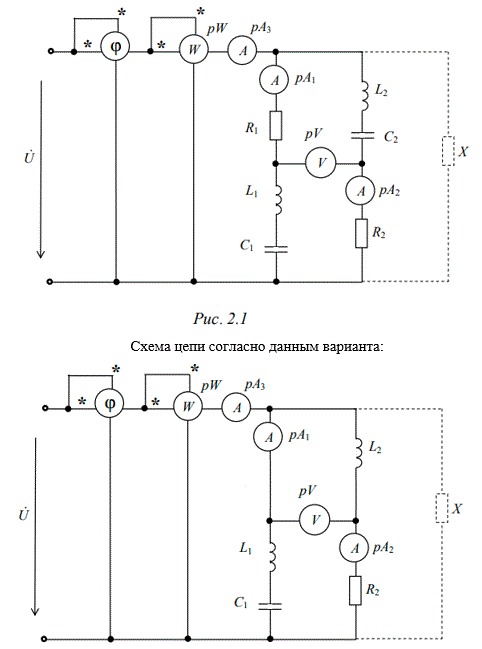

Задача ЭЦ-2В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов; 2) вычислить полную комплексную мощность цепи; 3) рассчитать параметры элемента Х (индуктивности или емкости), при включении которого в цепи наступит резонанс токов; 4) построить векторно-потенциальные диаграммы токов и напряжений для режимов до и после подключения компенсирующего элемента Х. Вариант 17 Дано: U = 127 В, f = 60 Гц L1 = 130 мГн, С1 = 41 мкФ R2 = 73 Ом, L2 = 94 мГн
Задача ЭЦ-2В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов; 2) вычислить полную комплексную мощность цепи; 3) рассчитать параметры элемента Х (индуктивности или емкости), при включении которого в цепи наступит резонанс токов; 4) построить векторно-потенциальные диаграммы токов и напряжений для режимов до и после подключения компенсирующего элемента Х. Вариант 17 Дано: U = 127 В, f = 60 Гц L1 = 130 мГн, С1 = 41 мкФ R2 = 73 Ом, L2 = 94 мГн
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Резонанс в контурах
