Заказ: 1156130

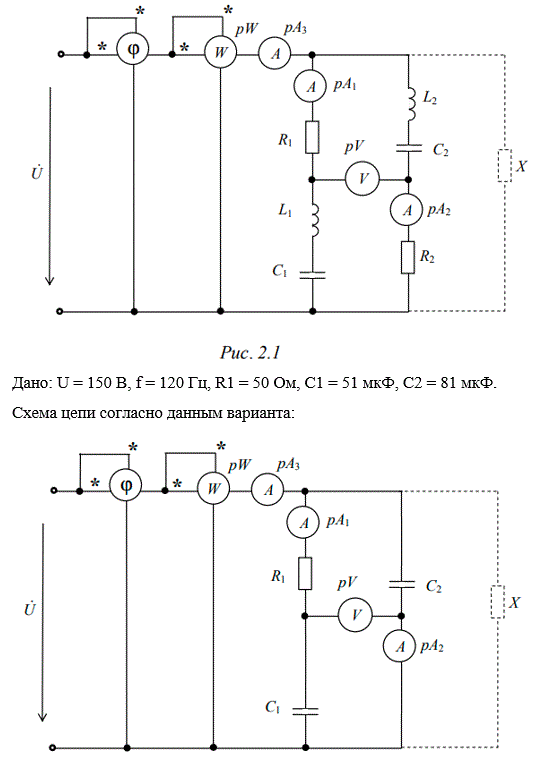

Задача ЭЦ-2В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов; 2) вычислить полную комплексную мощность цепи; 3) рассчитать параметры элемента Х (индуктивности или емкости), при включении которого в цепи наступит резонанс токов; 4) построить векторно-потенциальные диаграммы токов и напряжений для режимов до и после подключения компенсирующего элемента Х. Вариант 55Дано: U = 150 В, f = 120 Гц R1 = 50 Ом, С1 = 51 мкФ, C2 = 81 мкФ
Задача ЭЦ-2В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов; 2) вычислить полную комплексную мощность цепи; 3) рассчитать параметры элемента Х (индуктивности или емкости), при включении которого в цепи наступит резонанс токов; 4) построить векторно-потенциальные диаграммы токов и напряжений для режимов до и после подключения компенсирующего элемента Х. Вариант 55Дано: U = 150 В, f = 120 Гц R1 = 50 Ом, С1 = 51 мкФ, C2 = 81 мкФ
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Резонанс в контурах
