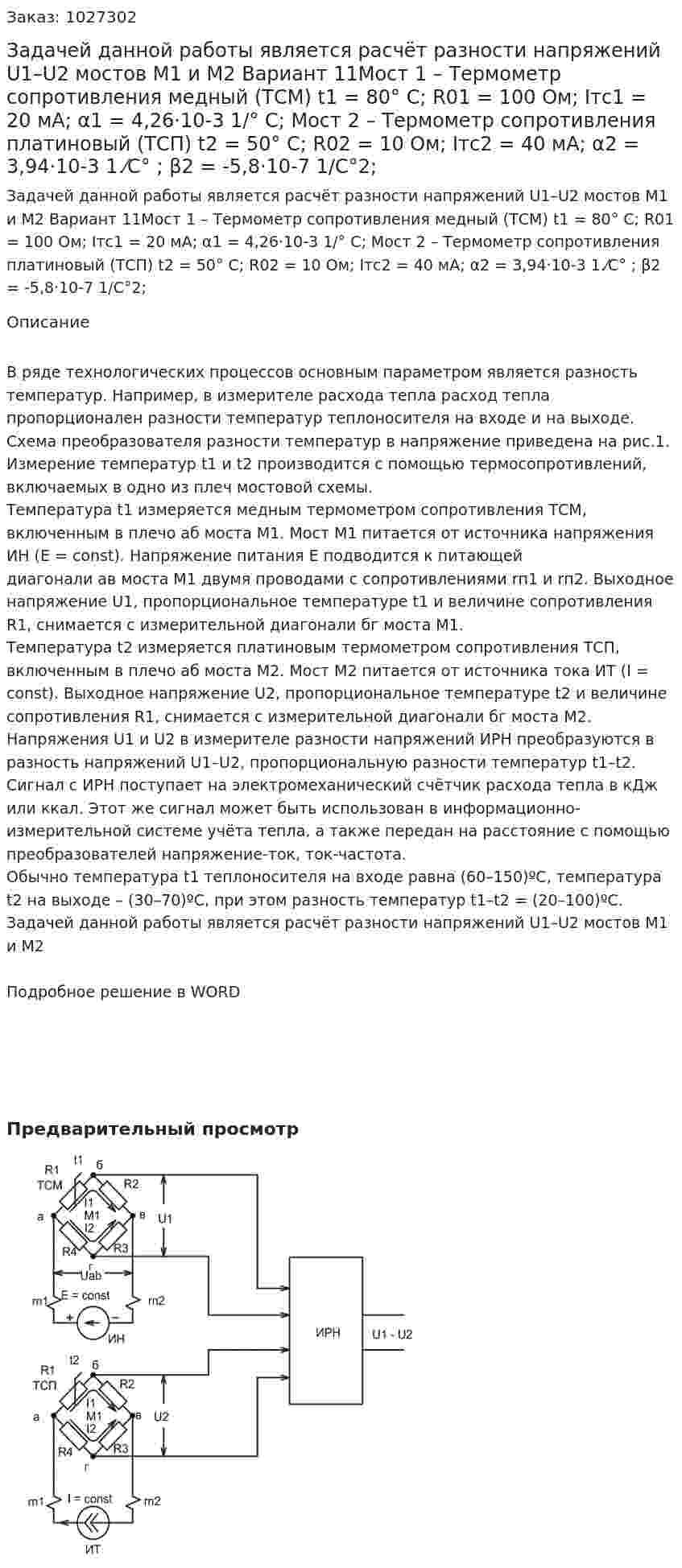

Задачей данной работы является расчёт разности напряжений U1–U2 мостов M1 и M2 Вариант 11Мост 1 – Термометр сопротивления медный (ТСМ) t1 = 80° C; R01 = 100 Ом; Iтс1 = 20 мА; α1 = 4,26·10-3 1/° C; Мост 2 – Термометр сопротивления платиновый (ТСП) t2 = 50° C; R02 = 10 Ом; Iтс2 = 40 мА; α2 = 3,94·10-3 1.⁄C° ; β2 = -5,8·10-7 1/C°2;
Задачей данной работы является расчёт разности напряжений U1–U2 мостов M1 и M2 Вариант 11Мост 1 – Термометр сопротивления медный (ТСМ) t1 = 80° C; R01 = 100 Ом; Iтс1 = 20 мА; α1 = 4,26·10-3 1/° C; Мост 2 – Термометр сопротивления платиновый (ТСП) t2 = 50° C; R02 = 10 Ом; Iтс2 = 40 мА; α2 = 3,94·10-3 1.⁄C° ; β2 = -5,8·10-7 1/C°2;
Описание
В ряде технологических процессов основным параметром является разность температур. Например, в измерителе расхода тепла расход тепла пропорционален разности температур теплоносителя на входе и на выходе.

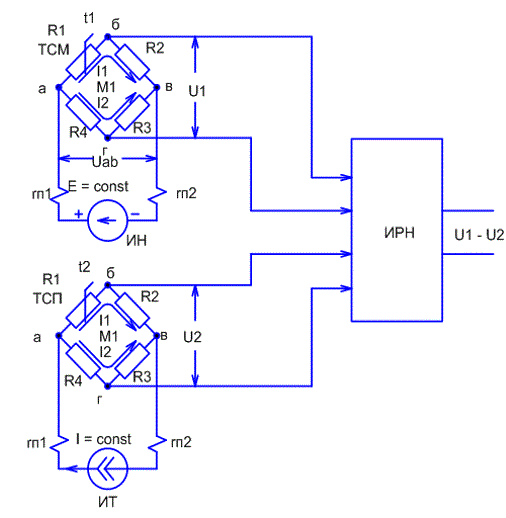

Схема преобразователя разности температур в напряжение приведена на рис.1. Измерение температур t1 и t2 производится с помощью термосопротивлений, включаемых в одно из плеч мостовой схемы.
Температура t1 измеряется медным термометром сопротивления ТСМ, включенным в плечо аб моста М1. Мост М1 питается от источника напряжения ИН (E = const). Напряжение питания E подводится к питающей диагонали ав моста М1 двумя проводами с сопротивлениями rп1 и rп2. Выходное напряжение U1, пропорциональное температуре t1 и величине сопротивления R1, снимается с измерительной диагонали бг моста М1.
Температура t2 измеряется платиновым термометром сопротивления ТСП, включенным в плечо аб моста М2. Мост М2 питается от источника тока ИТ (I = const). Выходное напряжение U2, пропорциональное температуре t2 и величине сопротивления R1, снимается с измерительной диагонали бг моста М2.
Напряжения U1 и U2 в измерителе разности напряжений ИРН преобразуются в разность напряжений U1–U2, пропорциональную разности температур t1–t2.
Сигнал с ИРН поступает на электромеханический счётчик расхода тепла в кДж или ккал. Этот же сигнал может быть использован в информационно-измерительной системе учёта тепла, а также передан на расстояние с помощью преобразователей напряжение-ток, ток-частота.
Обычно температура t1 теплоносителя на входе равна (60–150)ºC, температура t2 на выходе – (30–70)ºC, при этом разность температур t1–t2 = (20–100)ºC.
Задачей данной работы является расчёт разности напряжений U1–U2 мостов M1 и M2
Подробное решение в WORD
