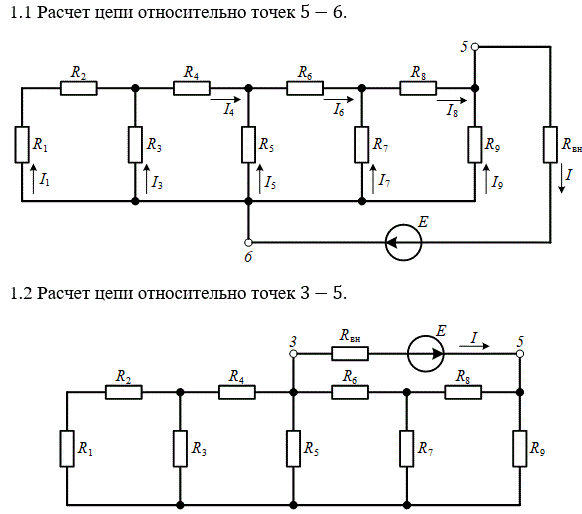

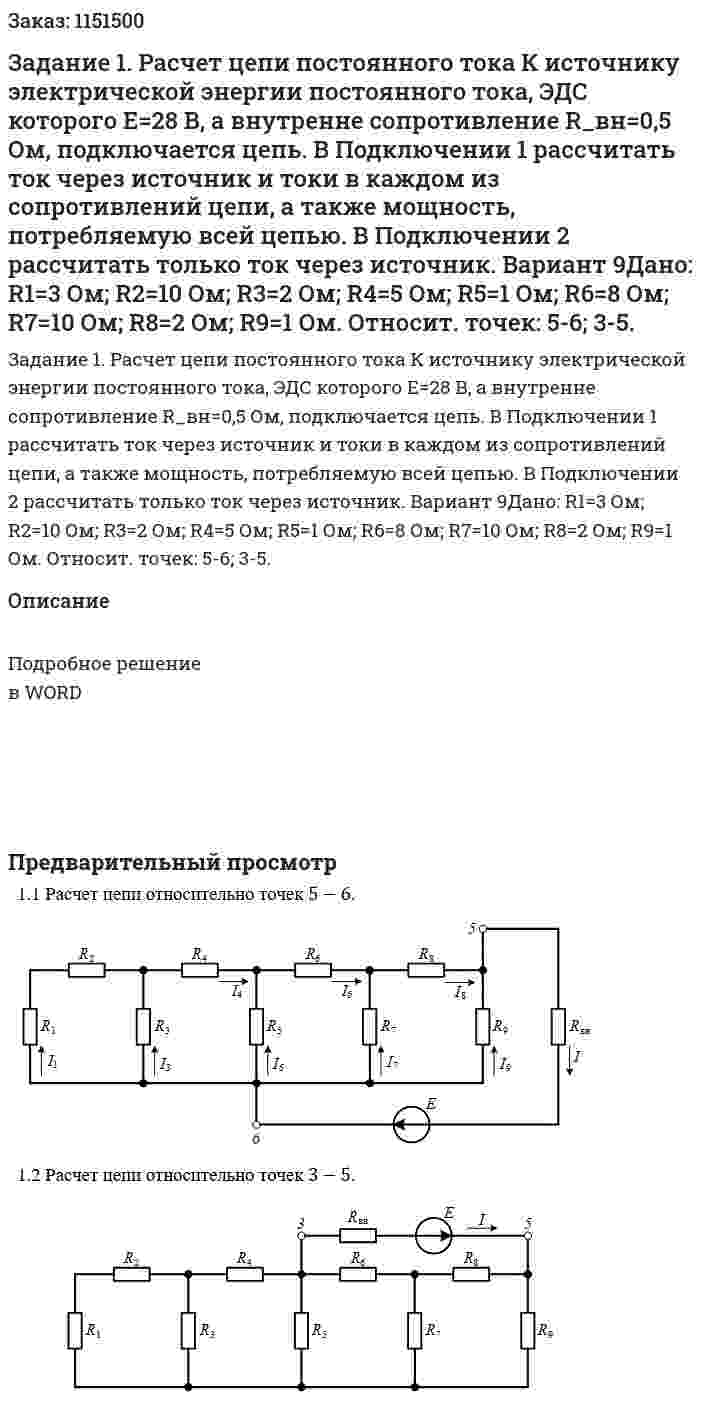

Задание 1. Расчет цепи постоянного тока К источнику электрической энергии постоянного тока, ЭДС которого E=28 В, а внутренне сопротивление R_вн=0,5 Ом, подключается цепь. В Подключении 1 рассчитать ток через источник и токи в каждом из сопротивлений цепи, а также мощность, потребляемую всей цепью. В Подключении 2 рассчитать только ток через источник. Вариант 9Дано: R1=3 Ом; R2=10 Ом; R3=2 Ом; R4=5 Ом; R5=1 Ом; R6=8 Ом; R7=10 Ом; R8=2 Ом; R9=1 Ом. Относит. точек: 5-6; 3-5.
Задание 1. Расчет цепи постоянного тока К источнику электрической энергии постоянного тока, ЭДС которого E=28 В, а внутренне сопротивление R_вн=0,5 Ом, подключается цепь. В Подключении 1 рассчитать ток через источник и токи в каждом из сопротивлений цепи, а также мощность, потребляемую всей цепью. В Подключении 2 рассчитать только ток через источник. Вариант 9Дано: R1=3 Ом; R2=10 Ом; R3=2 Ом; R4=5 Ом; R5=1 Ом; R6=8 Ом; R7=10 Ом; R8=2 Ом; R9=1 Ом. Относит. точек: 5-6; 3-5.
Описание
Подробное решение в WORD
- Задание 1. Расчет цепи постоянного тока К источнику электрической энергии постоянного тока, ЭДС которого E=28 В, а внутренне сопротивление R_вн=0,5 Ом, подключается цепь. В Подключении 1 рассчитать ток через источник и токи в каждом из сопротивлений цепи, а также мощность, потребляемую всей цепью. В Подключении 2 рассчитать только ток через источник. Вариант 9Дано: R1=3 Ом; R2=10 Ом; R3=2 Ом; R4=5 Ом; R5=1 Ом; R6=8 Ом; R7=10 Ом; R8=2 Ом; R9=1 Ом. Относит. точек: 5-6; 3-5.
- Задание 1 Расчёт электрической цепи методами наложения и эквивалентного источника В электрической цепи (рис. 2.1), находящейся при гармоническом воздействии с частотой ω =(5+m)/(4+3n)•105, рассчитать ток ветви, отмеченной звёздочкой «*», полагая параметры элементов цепи следующими: E = 3 + 2m + n В; J = 2 + m + 3n мА ; R1 = (1+m)/(3+n) кОм; R2 = (4+2m)/(6+n) кОм; R3 = (2+3n)/2(1+m) кОм; R4 = (9+2n)/(8+m) кОм; L = (6+n)/2(1+m) мГн; C = 8(2+n)/(3+m) пФ. Расчёт выполнить методом наложения (для нечётных вариантов) и методом эквивалентного источника (для чётных вариантов) Вариант 34 (m = 3, n = 4)
- Задание 1 Расчёт электрической цепи методами наложения и эквивалентного источника В электрической цепи (рис. 2.1), находящейся при гармоническом воздействии с частотой ω =(5+m)/(4+3n)•105, рассчитать ток ветви, отмеченной звёздочкой «*», полагая параметры элементов цепи следующими: E = 3 + 2m + n В; J = 2 + m + 3n мА ; R1 = (1+m)/(3+n) кОм; R2 = (4+2m)/(6+n) кОм; R3 = (2+3n)/2(1+m) кОм; R4 = (9+2n)/(8+m) кОм; L = (6+n)/2(1+m) мГн; C = 8(2+n)/(3+m) пФ. Расчёт выполнить методом наложения (для нечётных вариантов) и методом эквивалентного источника (для чётных вариантов) Вариант 34 (m = 3, n = 4)
- Задание 1 Расчёт электрической цепи методами наложения и эквивалентного источника В электрической цепи (рис. 2.1), находящейся при гармоническом воздействии с частотой ω =(5+m)/(4+3n)•105, рассчитать ток ветви, отмеченной звёздочкой «*», полагая параметры элементов цепи следующими: E = 3 + 2m + n В; J = 2 + m + 3n мА ; R1 = (1+m)/(3+n) кОм; R2 = (4+2m)/(6+n) кОм; R3 = (2+3n)/2(1+m) кОм; R4 = (9+2n)/(8+m) кОм; L = (6+n)/2(1+m) мГн; C = 8(2+n)/(3+m) пФ. Расчёт выполнить методом наложения (для нечётных вариантов) и методом эквивалентного источника (для чётных вариантов) Вариант 37 (m = 3, n = 7)
- Задание 1 Расчёт электрической цепи методами наложения и эквивалентного источника В электрической цепи (рис. 2.1), находящейся при гармоническом воздействии с частотой ω =(5+m)/(4+3n)•105, рассчитать ток ветви, отмеченной звёздочкой «*», полагая параметры элементов цепи следующими: E = 3 + 2m + n В; J = 2 + m + 3n мА ; R1 = (1+m)/(3+n) кОм; R2 = (4+2m)/(6+n) кОм; R3 = (2+3n)/2(1+m) кОм; R4 = (9+2n)/(8+m) кОм; L = (6+n)/2(1+m) мГн; C = 8(2+n)/(3+m) пФ. Расчёт выполнить методом наложения (для нечётных вариантов) и методом эквивалентного источника (для чётных вариантов) Вариант 37 (m = 3, n = 7)
- Задание 1 Расчёт электрической цепи методами наложения и эквивалентного источника В электрической цепи (рис. 2.1), находящейся при гармоническом воздействии с частотой ω =(5+m)/(4+3n)•105, рассчитать ток ветви, отмеченной звёздочкой «*», полагая параметры элементов цепи следующими: E = 3 + 2m + n В; J = 2 + m + 3n мА ; R1 = (1+m)/(3+n) кОм; R2 = (4+2m)/(6+n) кОм; R3 = (2+3n)/2(1+m) кОм; R4 = (9+2n)/(8+m) кОм; L = (6+n)/2(1+m) мГн; C = 8(2+n)/(3+m) пФ. Расчёт выполнить методом наложения (для нечётных вариантов) и методом эквивалентного источника (для чётных вариантов) Вариант 42 (m = 4, n = 2)
- Задание 1 Расчёт электрической цепи методами наложения и эквивалентного источника В электрической цепи (рис. 2.1), находящейся при гармоническом воздействии с частотой ω =(5+m)/(4+3n)•105, рассчитать ток ветви, отмеченной звёздочкой «*», полагая параметры элементов цепи следующими: E = 3 + 2m + n В; J = 2 + m + 3n мА ; R1 = (1+m)/(3+n) кОм; R2 = (4+2m)/(6+n) кОм; R3 = (2+3n)/2(1+m) кОм; R4 = (9+2n)/(8+m) кОм; L = (6+n)/2(1+m) мГн; C = 8(2+n)/(3+m) пФ. Расчёт выполнить методом наложения (для нечётных вариантов) и методом эквивалентного источника (для чётных вариантов) Вариант 42 (m = 4, n = 2)
- Задание 1. Расчёт цепей переменного тока. 1.Найти токи в ветвях схемы с одним источником ЭДС, используя эквивалентные преобразования схемы: а) принять значение ЭДС первого источника равным нулю (Е1=0); б) найти входное (эквивалентное) сопротивление схемы; в) найти ток через источник ЭДС Е2; г) найти напряжение, приложенное к разветвленному участку схемы; д) найти токи в ветвях разветвленного участка. 2. Проверить правильность расчета схемы с одним источником ЭДС методом баланса мощностей. 3. По результатам расчета схемы с одним источником ЭДС построить векторную диаграмму токов и напряжений. 4. По результатам расчета схемы с одним источником ЭДС построить синусоиды мгновенных значений токов и ЭДС в ветвях схемы. Вариант 18 группа 1
- Задание 1. Расчёт цепей переменного тока. 1.Найти токи в ветвях схемы с одним источником ЭДС, используя эквивалентные преобразования схемы: а) принять значение ЭДС первого источника равным нулю (Е1=0); б) найти входное (эквивалентное) сопротивление схемы; в) найти ток через источник ЭДС Е2; г) найти напряжение, приложенное к разветвленному участку схемы; д) найти токи в ветвях разветвленного участка. 2. Проверить правильность расчета схемы с одним источником ЭДС методом баланса мощностей. 3. По результатам расчета схемы с одним источником ЭДС построить векторную диаграмму токов и напряжений. 4. По результатам расчета схемы с одним источником ЭДС построить синусоиды мгновенных значений токов и ЭДС в ветвях схемы. Вариант 4 группа 2
- Задание 1. Расчёт цепей переменного тока. 1.Найти токи в ветвях схемы с одним источником ЭДС, используя эквивалентные преобразования схемы: а) принять значение ЭДС первого источника равным нулю (Е1=0); б) найти входное (эквивалентное) сопротивление схемы; в) найти ток через источник ЭДС Е2; г) найти напряжение, приложенное к разветвленному участку схемы; д) найти токи в ветвях разветвленного участка. 2. Проверить правильность расчета схемы с одним источником ЭДС методом баланса мощностей. 3. По результатам расчета схемы с одним источником ЭДС построить векторную диаграмму токов и напряжений. 4. По результатам расчета схемы с одним источником ЭДС построить синусоиды мгновенных значений токов и ЭДС в ветвях схемы. Вариант 4 группа 2
- Задание 1. Расчёт цепей переменного тока. 1.Найти токи в ветвях схемы с одним источником ЭДС, используя эквивалентные преобразования схемы: а) принять значение ЭДС первого источника равным нулю (Е1=0); б) найти входное (эквивалентное) сопротивление схемы; в) найти ток через источник ЭДС Е2; г) найти напряжение, приложенное к разветвленному участку схемы; д) найти токи в ветвях разветвленного участка. 2. Проверить правильность расчета схемы с одним источником ЭДС методом баланса мощностей. 3. По результатам расчета схемы с одним источником ЭДС построить векторную диаграмму токов и напряжений. 4. По результатам расчета схемы с одним источником ЭДС построить синусоиды мгновенных значений токов и ЭДС в ветвях схемы. Вариант 8
- Задание 1. Расчёт цепей переменного тока. 1.Найти токи в ветвях схемы с одним источником ЭДС, используя эквивалентные преобразования схемы: а) принять значение ЭДС первого источника равным нулю (Е1=0); б) найти входное (эквивалентное) сопротивление схемы; в) найти ток через источник ЭДС Е2; г) найти напряжение, приложенное к разветвленному участку схемы; д) найти токи в ветвях разветвленного участка. 2. Проверить правильность расчета схемы с одним источником ЭДС методом баланса мощностей. 3. По результатам расчета схемы с одним источником ЭДС построить векторную диаграмму токов и напряжений. 4. По результатам расчета схемы с одним источником ЭДС построить синусоиды мгновенных значений токов и ЭДС в ветвях схемы. Вариант 8
- Задание 1. Расчёт цепей постоянного тока. Для электрической схемы выполнить следующее: 1. Составить на основании законов Кирхгофа систему уравнений для расчёта токов во всех ветвях схемы. 2. Определить токи во всех ветвях схемы методом контурных токов. 3. Определить токи во всех ветвях схемы методом узловых потенциалов. 4. Определить токи во всех ветвях схемы методом наложения. Вариант 1
- Задание 1. Расчёт цепей постоянного тока. Для электрической схемы выполнить следующее: 1. Составить на основании законов Кирхгофа систему уравнений для расчёта токов во всех ветвях схемы. 2. Определить токи во всех ветвях схемы методом контурных токов. 3. Определить токи во всех ветвях схемы методом узловых потенциалов. 4. Определить токи во всех ветвях схемы методом наложения. Вариант 1
