Ирина Эланс
Заказ: 1151015

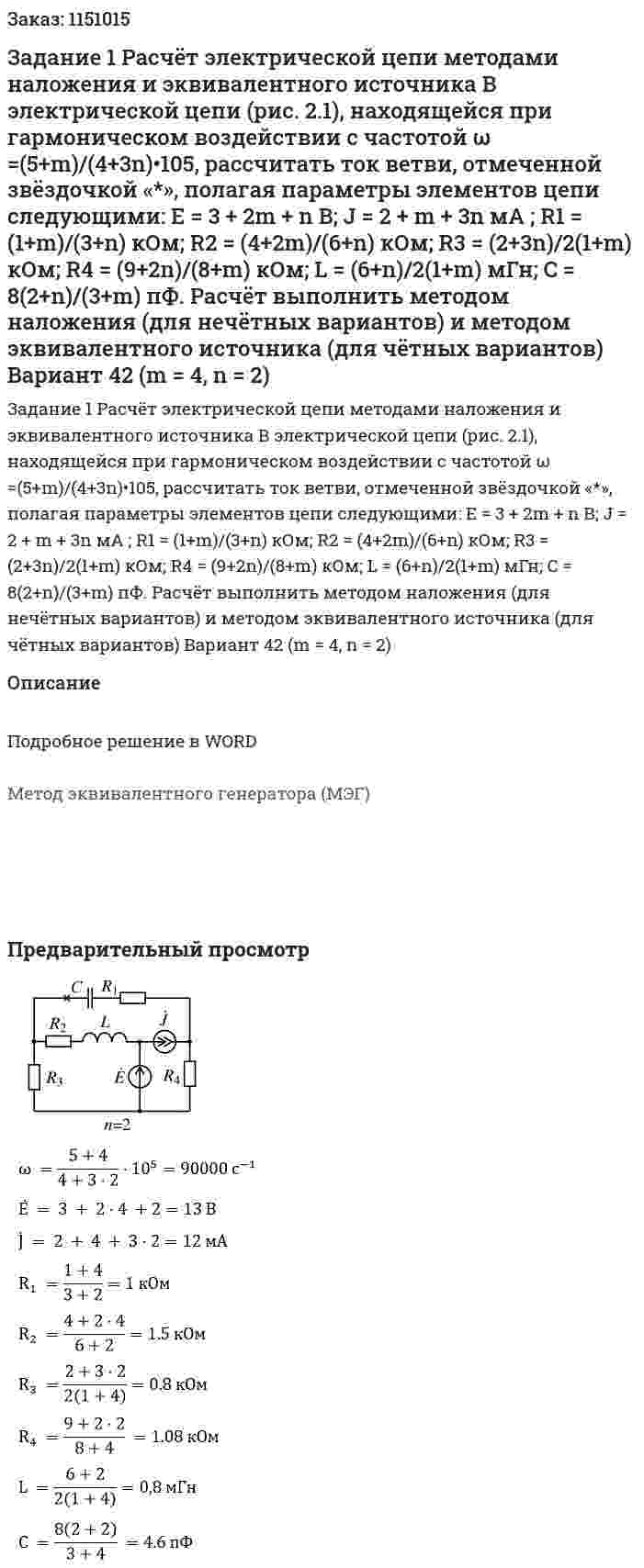

Задание 1 Расчёт электрической цепи методами наложения и эквивалентного источника В электрической цепи (рис. 2.1), находящейся при гармоническом воздействии с частотой ω =(5+m)/(4+3n)•105, рассчитать ток ветви, отмеченной звёздочкой «*», полагая параметры элементов цепи следующими: E = 3 + 2m + n В; J = 2 + m + 3n мА ; R1 = (1+m)/(3+n) кОм; R2 = (4+2m)/(6+n) кОм; R3 = (2+3n)/2(1+m) кОм; R4 = (9+2n)/(8+m) кОм; L = (6+n)/2(1+m) мГн; C = 8(2+n)/(3+m) пФ. Расчёт выполнить методом наложения (для нечётных вариантов) и методом эквивалентного источника (для чётных вариантов) Вариант 42 (m = 4, n = 2)
Задание 1 Расчёт электрической цепи методами наложения и эквивалентного источника В электрической цепи (рис. 2.1), находящейся при гармоническом воздействии с частотой ω =(5+m)/(4+3n)•105, рассчитать ток ветви, отмеченной звёздочкой «*», полагая параметры элементов цепи следующими: E = 3 + 2m + n В; J = 2 + m + 3n мА ; R1 = (1+m)/(3+n) кОм; R2 = (4+2m)/(6+n) кОм; R3 = (2+3n)/2(1+m) кОм; R4 = (9+2n)/(8+m) кОм; L = (6+n)/2(1+m) мГн; C = 8(2+n)/(3+m) пФ. Расчёт выполнить методом наложения (для нечётных вариантов) и методом эквивалентного источника (для чётных вариантов) Вариант 42 (m = 4, n = 2)
Описание
Подробное решение в WORD
Метод эквивалентного генератора (МЭГ)
