Задание 1 (ручной расчёт) (рис 7). а) Для заданной схемы (столбец 3 таблицы) и номиналов элементов (столбец 4 таблицы) определите заданную величину (столбец 5 таблицы), а также постоянное значение напряжения затвора VЗ, не учитывая эффект модуляции длины канала. б) определите крайнее значение искомой величины, при котором транзистор не выходит из активного режима; в) определите коэффициент передачи схемы по напряжению, предполагая, что входной сигнал подаётся на затвор транзистора, а выходной сигнал снимается с его стока; г) рассчитайте значения сопротивлений резистивного делителя, задающего постоянное значение напряжения затвора Задание 2 (SPICE-моделирование) (вариант модели по таблице 2) (см. ниже)Вариант БИТ-194, 4

а) постройте модель МОПТ в программе SPICE на основе листинга 1: скопируйте текст модели из листинга и подставьте значения параметров по варианту, задайте имя модели – свою фамилию; поместите МОПТ на рабочее поле программы и подключите модель к МОПТ; в дальнейших пунктах задания используйте эту модель;
б) постройте модель схемы из задания 1, вместо источника Vg и сопротивления R1 подключите к затвору МОП-транзистора резистивный делитель (с номиналами элементов, определёнными в п. 1,
г) и ёмкость номиналом 1 мкФ (как показано на рис. 7);
в) подключите ко входу источник синусоидального входного сигнала с пара-метрами: амплитуда Vвх,m, мВ, частота f, кГц по варианту; среднее значение, равное постоянному значению VЗ из задания 1а);
г) постройте переходные функции vвх(t) и vвых(t); с помощью курсоров определите для них значения полного размаха Vвх,m и Vвых,m; рассчитайте коэффициент усиления как их отношение: Ku = Vвх,m /Vвых,m;


Дано / Параметры транзистора

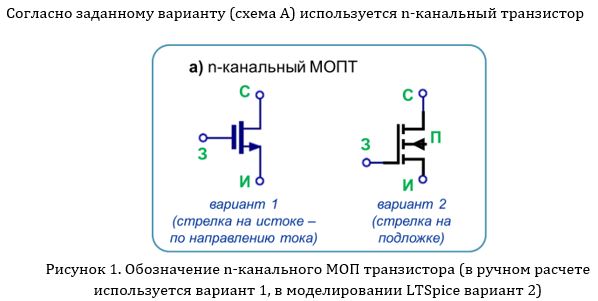

Номер схемы: А
Vdd = 2,5 В;
R3 = 10 кОм;
Vпор = 0,43 В;
Vвх = 23 мВ
f = 5 кГц

mu=281 см²/(В•с);
tox =10 нм;
Rвх =20 кОм;
L = 0,25 мкм;
Vg = 0,68 В;
Iпит = 1 мА;
Rс = 1650 Ом;

Найти
V_С - ?

Подробное решение в WORD+файл LTSpice

Spice (LTSpice)

Предварительный просмотр
