Задание 1 (ручной расчёт) (вариант по таблице 2) а) Для заданной схемы (столбец 3) с заданной моделью диода (столбец 4) и номиналами элементов: VB = 0,5 В, R1 = 2 кОм, R2 = 5 кОм вручную постройте график переходной характеристики искомой величины (столбец 5) при заданном изменении входного сигнала vx(t). Указание: приведите необходимые расчёты. Задание 2 (SPICE-моделирование) (см. ниже)Вариант: БИТ194

а) Соберите модель схемы в программе SPICE; задайте и подключите модель диода с параметрами по варианту (вариант параметров – в таблице 3; название модели – фамилия студента);
б) промоделируйте передаточную функцию (зависимость искомой величины от Vx) в диапазоне изменения Vx (−3; 3) В. С помощью курсоров определите для каждой линии граничное значение Vx и выходной величины.
Указание: шаг изменения Vx в команде на моделирование следует подобрать таким, чтобы график получился гладким, а не кусочно-линейным;
в) промоделируйте переходные функции зависимости искомой величины и величины vx от времени в установившемся режиме. Для показа на графиках только установившегося режима подберите параметр “time to start saving data” команды на моделирование. Установите диапазон по оси времени точно равным целому количеству периодов (4 ÷ 6).
г) С помощью курсоров по графику п. в) определите коэффициент передачи как отношение значений полного размаха входной и выходной величины (полный размах – расстояние между наибольшим и наименьшим значением в установившемся режиме).


Дано

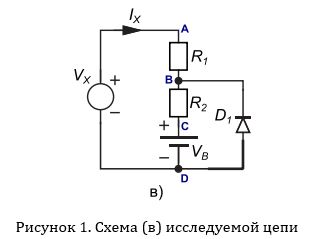

Схема: В
Модель диода: с постоянным падением напряжения 0,7 В
Vx(t)=2•sin⁡(ωt)В;
f=2 кГц;
I_S=9 нА;
N=1,15
R_S=40 мОм;
TT=2 нс;
CJO=20 пФ;

Найти
I_r2(V_X)-?
