Ирина Эланс
Заказ: 1122813

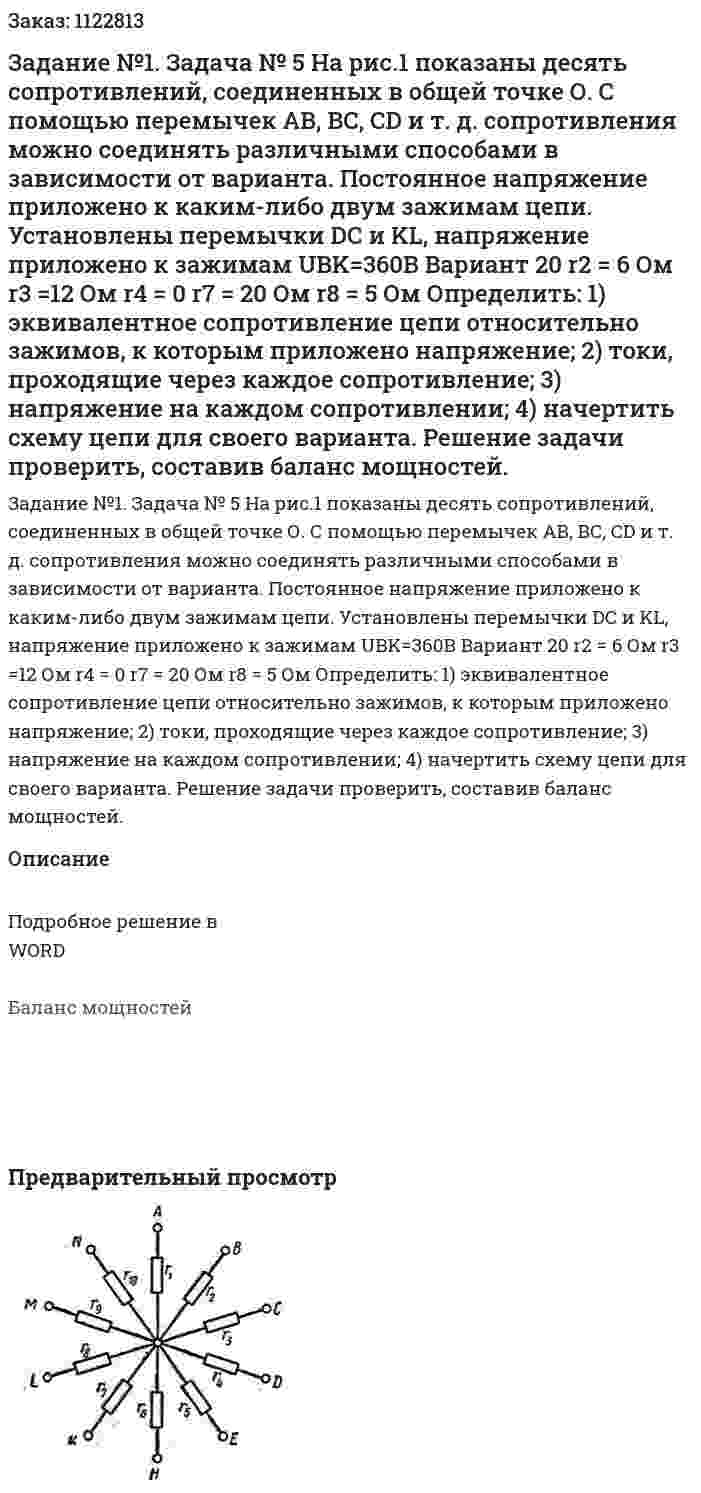

Задание №1. Задача № 5 На рис.1 показаны десять сопротивлений, соединенных в общей точке О. С помощью перемычек АВ, ВС, CD и т. д. сопротивления можно соединять различными способами в зависимости от варианта. Постоянное напряжение приложено к каким-либо двум зажимам цепи. Установлены перемычки DС и KL, напряжение приложено к зажимам UBK=360В Вариант 20 r2 = 6 Ом r3 =12 Ом r4 = 0 r7 = 20 Ом r8 = 5 Ом Определить: 1) эквивалентное сопротивление цепи относительно зажимов, к которым приложено напряжение; 2) токи, проходящие через каждое сопротивление; 3) напряжение на каждом сопротивлении; 4) начертить схему цепи для своего варианта. Решение задачи проверить, составив баланс мощностей.
Задание №1. Задача № 5 На рис.1 показаны десять сопротивлений, соединенных в общей точке О. С помощью перемычек АВ, ВС, CD и т. д. сопротивления можно соединять различными способами в зависимости от варианта. Постоянное напряжение приложено к каким-либо двум зажимам цепи. Установлены перемычки DС и KL, напряжение приложено к зажимам UBK=360В Вариант 20 r2 = 6 Ом r3 =12 Ом r4 = 0 r7 = 20 Ом r8 = 5 Ом Определить: 1) эквивалентное сопротивление цепи относительно зажимов, к которым приложено напряжение; 2) токи, проходящие через каждое сопротивление; 3) напряжение на каждом сопротивлении; 4) начертить схему цепи для своего варианта. Решение задачи проверить, составив баланс мощностей.
Описание
Подробное решение в WORD
Баланс мощностей
