Ирина Эланс
Заказ: 1145795

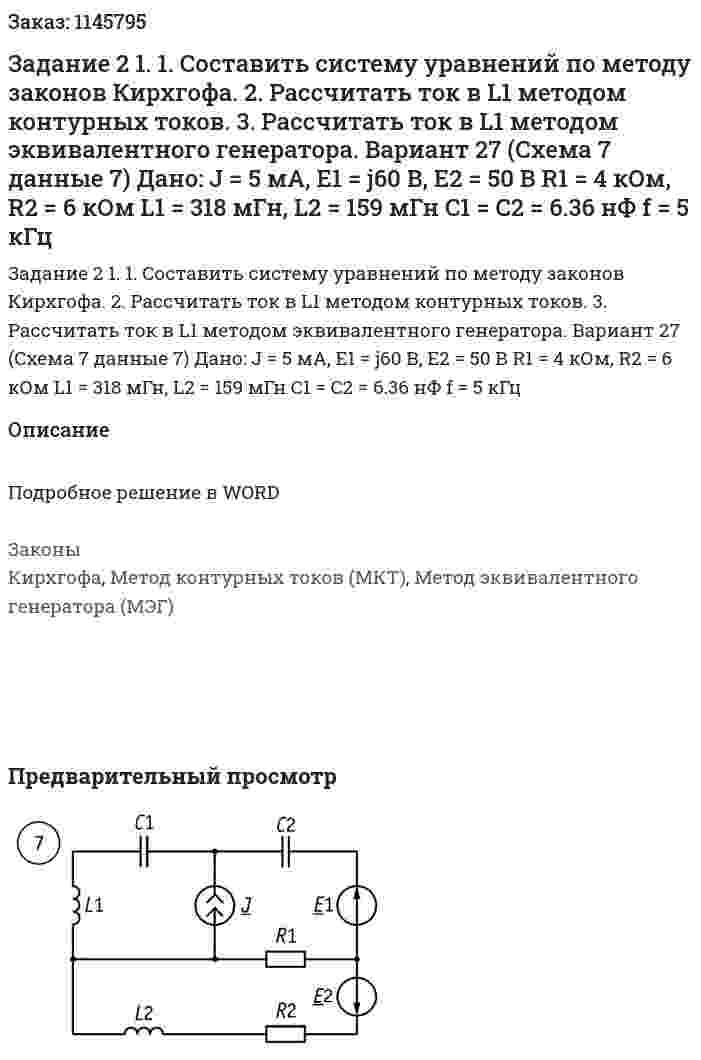

Задание 2 1. 1. Составить систему уравнений по методу законов Кирхгофа. 2. Рассчитать ток в L1 методом контурных токов. 3. Рассчитать ток в L1 методом эквивалентного генератора. Вариант 27 (Схема 7 данные 7) Дано: J = 5 мА, Е1 = j60 В, Е2 = 50 В R1 = 4 кОм, R2 = 6 кОм L1 = 318 мГн, L2 = 159 мГн C1 = C2 = 6.36 нФ f = 5 кГц
Задание 2 1. 1. Составить систему уравнений по методу законов Кирхгофа. 2. Рассчитать ток в L1 методом контурных токов. 3. Рассчитать ток в L1 методом эквивалентного генератора. Вариант 27 (Схема 7 данные 7) Дано: J = 5 мА, Е1 = j60 В, Е2 = 50 В R1 = 4 кОм, R2 = 6 кОм L1 = 318 мГн, L2 = 159 мГн C1 = C2 = 6.36 нФ f = 5 кГц
Описание
Подробное решение в WORD
Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ)
