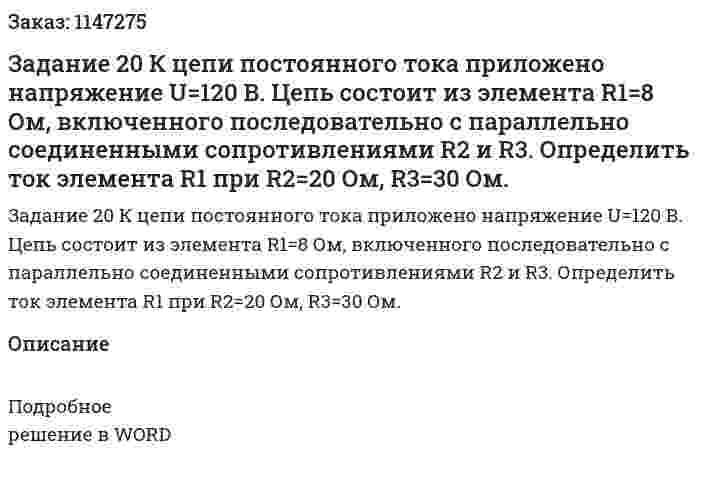

Задание 20 К цепи постоянного тока приложено напряжение U=120 В. Цепь состоит из элемента R1=8 Ом, включенного последовательно с параллельно соединенными сопротивлениями R2 и R3. Определить ток элемента R1 при R2=20 Ом, R3=30 Ом.
Задание 20 К цепи постоянного тока приложено напряжение U=120 В. Цепь состоит из элемента R1=8 Ом, включенного последовательно с параллельно соединенными сопротивлениями R2 и R3. Определить ток элемента R1 при R2=20 Ом, R3=30 Ом.
Описание
Подробное решение в WORD
- Задание 2 1. 1. Составить систему уравнений по методу законов Кирхгофа. 2. Рассчитать ток в L1 методом контурных токов. 3. Рассчитать ток в L1 методом эквивалентного генератора. Вариант 15 (Схема 15 данные 5) Дано: J = j6 мА, Е1 = 60 В, Е2 = j50 В R1 = 6 кОм, R2 = 4 кОм L1 = 106 мГн, L2 = 212 мГн C1 = C2 = 4.25 нФ f = 7.5 кГц
- Задание 2 1. 1. Составить систему уравнений по методу законов Кирхгофа. 2. Рассчитать ток в L1 методом контурных токов. 3. Рассчитать ток в L1 методом эквивалентного генератора. Вариант 15 (Схема 15 данные 5) Дано: J = j6 мА, Е1 = 60 В, Е2 = j50 В R1 = 6 кОм, R2 = 4 кОм L1 = 106 мГн, L2 = 212 мГн C1 = C2 = 4.25 нФ f = 7.5 кГц
- Задание 2 1. 1. Составить систему уравнений по методу законов Кирхгофа. 2. Рассчитать ток в L1 методом контурных токов. 3. Рассчитать ток в L1 методом эквивалентного генератора. Вариант 27 (Схема 7 данные 7) Дано: J = 5 мА, Е1 = j60 В, Е2 = 50 В R1 = 4 кОм, R2 = 6 кОм L1 = 318 мГн, L2 = 159 мГн C1 = C2 = 6.36 нФ f = 5 кГц
- Задание 2 1. 1. Составить систему уравнений по методу законов Кирхгофа. 2. Рассчитать ток в L1 методом контурных токов. 3. Рассчитать ток в L1 методом эквивалентного генератора. Вариант 27 (Схема 7 данные 7) Дано: J = 5 мА, Е1 = j60 В, Е2 = 50 В R1 = 4 кОм, R2 = 6 кОм L1 = 318 мГн, L2 = 159 мГн C1 = C2 = 6.36 нФ f = 5 кГц
- Задание 2 1. 1. Составить систему уравнений по методу законов Кирхгофа. 2. Рассчитать ток в L1 методом контурных токов. 3. Рассчитать ток в L1 методом эквивалентного генератора. Вариант 9 (Схема 9 данные 9)
- Задание 2 1. 1. Составить систему уравнений по методу законов Кирхгофа. 2. Рассчитать ток в L1 методом контурных токов. 3. Рассчитать ток в L1 методом эквивалентного генератора. Вариант 9 (Схема 9 данные 9)
- Задание 2.1. В сеть включены по приведенной схеме две ветви (рис. 2.1). Требуется: 1) определить показания приборов; 2) вычислить полную, активную и реактивную мощность цепи; 3) построить векторную диаграмму токов и напряжений. Вариант 10
- Задание 1. Синхронный электродвигатель типа СДН имеет номинальные данные, указанные в таблице 1:- линейное напряжение питающей сети Uном,- частота f = 50Гц,- мощность на валу Р2ном,- КПД ηном,- коэффициент мощности сosφном,- кратность пускового тока mI= Iпуск/Iном,- кратность пускового момента mпуск = Мпуск/Мном,- перегрузочная способность mкр = Мmax/Мном. Определить:- номинальную угловую частоту вращения Ω2 ротора,- максимальный Ммах и - пусковой Мпуск моменты,- пусковой ток Iпуск,- полную мощность Sном при номинальной нагрузке. Построить угловую характеристику М(Θ) электродвигателя, отметив на ней точку для номинальной нагрузки Мном и векторную диаграмму ЭДС, напряжений и тока. Активным сопротивлением обмотки статора пренебречь. С помощью U-образных характеристик, представленных на рис.1 в относительных единицах, определить - коэффициент мощности сosφ для заданных значений мощности на валу Р2 = Кр Р2ном ,- ток возбуждения I*в=Iв / Iв ном, - полную S и реактивную Q мощности, потребляемые двигателем при заданных условиях. Вариант 9
- Задание 1. Синхронный электродвигатель типа СДН имеет номинальные данные, указанные в таблице 1:- линейное напряжение питающей сети Uном,- частота f = 50Гц,- мощность на валу Р2ном,- КПД ηном,- коэффициент мощности сosφном,- кратность пускового тока mI= Iпуск/Iном,- кратность пускового момента mпуск = Мпуск/Мном,- перегрузочная способность mкр = Мmax/Мном. Определить:- номинальную угловую частоту вращения Ω2 ротора,- максимальный Ммах и - пусковой Мпуск моменты,- пусковой ток Iпуск,- полную мощность Sном при номинальной нагрузке. Построить угловую характеристику М(Θ) электродвигателя, отметив на ней точку для номинальной нагрузки Мном и векторную диаграмму ЭДС, напряжений и тока. Активным сопротивлением обмотки статора пренебречь. С помощью U-образных характеристик, представленных на рис.1 в относительных единицах, определить - коэффициент мощности сosφ для заданных значений мощности на валу Р2 = Кр Р2ном ,- ток возбуждения I*в=Iв / Iв ном, - полную S и реактивную Q мощности, потребляемые двигателем при заданных условиях. Вариант 9
- Задание 1. Составить баланс мощностей 2. Определить показания ваттметраВариант 24Дано: IA1 = 1 А; Z1 = -4j Ом; Z2 = 10j Ом; Z3 = 10 Ом;
- Задание 1. Составить баланс мощностей 2. Определить показания ваттметраВариант 24Дано: IA1 = 1 А; Z1 = -4j Ом; Z2 = 10j Ом; Z3 = 10 Ом;
- Задание 1 Составить передаточную функцию системы: а) замкнутой и б) разомкнутой в точках a – b (xy=0 ) по приведённой структурной схеме, если заданы передаточные функции звеньев Wi(p)=Bi(p)/Ai(p). Вариант 9
- Задание 1. Сформировать жесткий бюджет, рассчитав недостающие данные 2. Сформировать показатели гибкого бюджета, исходя из фактического объема продаж 3. Провести анализ фактически достигнутых результатов по сравнению с данными жесткого и гибкого бюджетов. Сделать выводы.
- Задание 20 К цепи постоянного тока приложено напряжение U=120 В. Цепь состоит из элемента R1=8 Ом, включенного последовательно с параллельно соединенными сопротивлениями R2 и R3. Определить ток элемента R1 при R2=20 Ом, R3=30 Ом.
