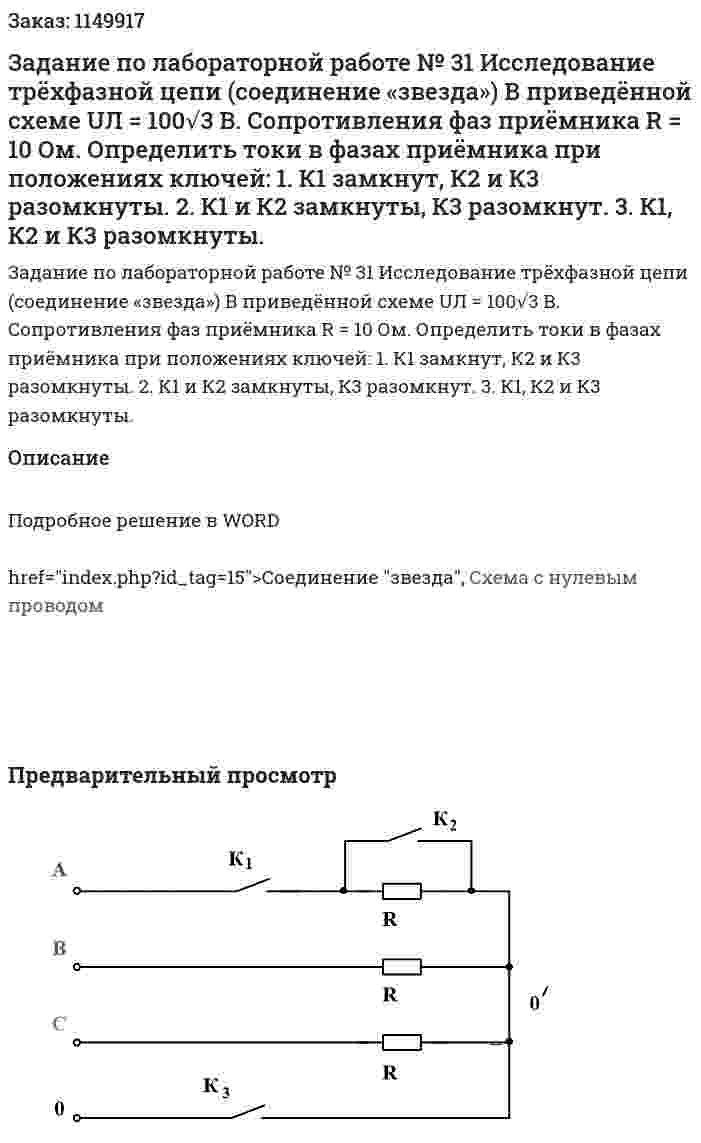

Задание по лабораторной работе № 31 Исследование трёхфазной цепи (соединение «звезда») В приведённой схеме UЛ = 100√3 В. Сопротивления фаз приёмника R = 10 Ом. Определить токи в фазах приёмника при положениях ключей: 1. К1 замкнут, К2 и К3 разомкнуты. 2. К1 и К2 замкнуты, К3 разомкнут. 3. К1, К2 и К3 разомкнуты.
Задание по лабораторной работе № 31 Исследование трёхфазной цепи (соединение «звезда») В приведённой схеме UЛ = 100√3 В. Сопротивления фаз приёмника R = 10 Ом. Определить токи в фазах приёмника при положениях ключей: 1. К1 замкнут, К2 и К3 разомкнуты. 2. К1 и К2 замкнуты, К3 разомкнут. 3. К1, К2 и К3 разомкнуты.
Описание
Подробное решение в WORD
Соединение "звезда", Схема с нулевым проводом
- Задание по лабораторной работе № 31 Исследование трёхфазной цепи (соединение «звезда») В приведённой схеме UЛ = 100√3 В. Сопротивления фаз приёмника R = 10 Ом. Определить токи в фазах приёмника при положениях ключей: 1. К1 замкнут, К2 и К3 разомкнуты. 2. К1 и К2 замкнуты, К3 разомкнут. 3. К1, К2 и К3 разомкнуты.
- Задание по международным задачам учета
- Задание по налогам (Вариант 1)
- ЗАДАНИЕ ПО РАСЧЕТУ РЕЖИМА ЛИНЕЙНОЙ ЦЕПИ ПРИ НЕСИНУСОИДАЛЬНОМ ВОЗДЕЙСТВИИ К зажимам электрической цепи, параметры и схема которой приведены в табл. 4.1 и 4.2, подключено несинусоидальное напряжение, содержащее постоянную составляющую U(0) = 5 В, первую (основную) и третью гармоники с действующими напряжениями U(1) и U(3) соответственно и нулевыми начальными фазами. Основная частота f = 50 Гц. Требуется найти: 1) неизвестные параметры L1 или C1 и L3 или С3 из условия, что контуры L1–C1 и L3–C3 настроены в резонанс на первой и третьей гармонике соответственно; 2) мгновенные значения токов реактивных элементов на каждой из гармоник; 3) мгновенные значения входного несинусоидального напряжения и токов реактивных элементов; 4) действующие значения входного напряжения и токов реактивных элементов; 5) построить графики входного напряжения и одного из токов реактивных элементов. Вариант 17R1 =100 Ом; R2 =80 Ом; R3 =70 Ом; L1 =0,3 мГн; L3 =0,15 мГн; L2=0.2 мГн; C2=10 мкФ; f = 50 Гц.
- ЗАДАНИЕ ПО РАСЧЕТУ РЕЖИМА ЛИНЕЙНОЙ ЦЕПИ ПРИ НЕСИНУСОИДАЛЬНОМ ВОЗДЕЙСТВИИ К зажимам электрической цепи, параметры и схема которой приведены в табл. 4.1 и 4.2, подключено несинусоидальное напряжение, содержащее постоянную составляющую U(0) = 5 В, первую (основную) и третью гармоники с действующими напряжениями U(1) и U(3) соответственно и нулевыми начальными фазами. Основная частота f = 50 Гц. Требуется найти: 1) неизвестные параметры L1 или C1 и L3 или С3 из условия, что контуры L1–C1 и L3–C3 настроены в резонанс на первой и третьей гармонике соответственно; 2) мгновенные значения токов реактивных элементов на каждой из гармоник; 3) мгновенные значения входного несинусоидального напряжения и токов реактивных элементов; 4) действующие значения входного напряжения и токов реактивных элементов; 5) построить графики входного напряжения и одного из токов реактивных элементов. Вариант 17R1 =100 Ом; R2 =80 Ом; R3 =70 Ом; L1 =0,3 мГн; L3 =0,15 мГн; L2=0.2 мГн; C2=10 мкФ; f = 50 Гц.
- ЗАДАНИЕ ПО РАСЧЕТУ РЕЖИМА ЛИНЕЙНОЙ ЦЕПИ ПРИ НЕСИНУСОИДАЛЬНОМ ВОЗДЕЙСТВИИ К зажимам электрической цепи, параметры и схема которой приведены в табл. 4.1 и 4.2, подключено несинусоидальное напряжение, содержащее постоянную составляющую U(0) = 5 В, первую (основную) и третью гармоники с действующими напряжениями U(1) и U(3) соответственно и нулевыми начальными фазами. Основная частота f = 50 Гц. Требуется найти: 1) неизвестные параметры L1 или C1 и L3 или С3 из условия, что контуры L1–C1 и L3–C3 настроены в резонанс на первой и третьей гармонике соответственно; 2) мгновенные значения токов реактивных элементов на каждой из гармоник; 3) мгновенные значения входного несинусоидального напряжения и токов реактивных элементов; 4) действующие значения входного напряжения и токов реактивных элементов; 5) построить графики входного напряжения и одного из токов реактивных элементов. Вариант 23 группа 1
- ЗАДАНИЕ ПО РАСЧЕТУ РЕЖИМА ЛИНЕЙНОЙ ЦЕПИ ПРИ НЕСИНУСОИДАЛЬНОМ ВОЗДЕЙСТВИИ К зажимам электрической цепи, параметры и схема которой приведены в табл. 4.1 и 4.2, подключено несинусоидальное напряжение, содержащее постоянную составляющую U(0) = 5 В, первую (основную) и третью гармоники с действующими напряжениями U(1) и U(3) соответственно и нулевыми начальными фазами. Основная частота f = 50 Гц. Требуется найти: 1) неизвестные параметры L1 или C1 и L3 или С3 из условия, что контуры L1–C1 и L3–C3 настроены в резонанс на первой и третьей гармонике соответственно; 2) мгновенные значения токов реактивных элементов на каждой из гармоник; 3) мгновенные значения входного несинусоидального напряжения и токов реактивных элементов; 4) действующие значения входного напряжения и токов реактивных элементов; 5) построить графики входного напряжения и одного из токов реактивных элементов. Вариант 23 группа 1
- Задание на тему "Разветвляющийся в цикле вычислительный процесс": Составить блок-схему алгоритма решения задачи и программу на языке PASCAL (одним способом). Вычислить значения функции T
- Задание на тему "Циклический вычислительный процесс": Составить блок-схему алгоритма решения задачи и программу на языке PASCAL (одним способом)
- Задание: • определить закон изменения во времени величины потокосцепления ψ катушки индуктивности; построить график ψ(t) за один период входного напряжения; • определить закон изменения во времени величины тока i в катушке индуктивности; построить график i(t) за один период входного напряжения. Дано поперечная площадь сердечника: s = 2 см2; активное сопротивление обмотки: r = 16 Ом; число витков обмотки: w = 1000; максимальное значение магнитной индукции: Bm = 0,8 Тл. Входное напряжение на катушке индуктивности изменяется по закону: u(t) = 110·sin(200t) B.
- Задание: • определить закон изменения во времени величины потокосцепления ψ катушки индуктивности; построить график ψ(t) за один период входного напряжения; • определить закон изменения во времени величины тока i в катушке индуктивности; построить график i(t) за один период входного напряжения. Дано поперечная площадь сердечника: s = 2 см2; активное сопротивление обмотки: r = 16 Ом; число витков обмотки: w = 1000; максимальное значение магнитной индукции: Bm = 0,8 Тл. Входное напряжение на катушке индуктивности изменяется по закону: u(t) = 110·sin(200t) B.
- Задание: Определить закон изменения во времени величины тока i в катушке индуктивности; построить график i(t) за один период входного напряжения. Дано Параметры приведенной схемы следующие: e1 = e2 = 100sin(100πt) В R1 = R2 =10 Ом R = 20 Ом L = 300 мГн Диоды VD1 и VD2 считать идеальными: сопротивление в открытом состоянии ноль, в закрытом – бесконечность.
- Задание: Определить закон изменения во времени величины тока i в катушке индуктивности; построить график i(t) за один период входного напряжения. Дано Параметры приведенной схемы следующие: e1 = e2 = 100sin(100πt) В R1 = R2 =10 Ом R = 20 Ом L = 300 мГн Диоды VD1 и VD2 считать идеальными: сопротивление в открытом состоянии ноль, в закрытом – бесконечность.
- Задание по курсу «Количественные и качественные методы разработки и принятия управленческих решений» Студент П. решил купить новый телефон и стоит перед выбором из 4 разных телефонов- A, B, C и D и E. Его выбор основан на 4 критериях: стоимость (С), срок гарантии (СГ), уровень качества (УК) и память телефона (ПТ). Студент заинтересован в том, чтобы стоимость(с) телефона, по возможности, принимала минимальное значение, а срок гарантии (СГ), уровень качества (УК) и память телефона (ПТ)- максимальные.
