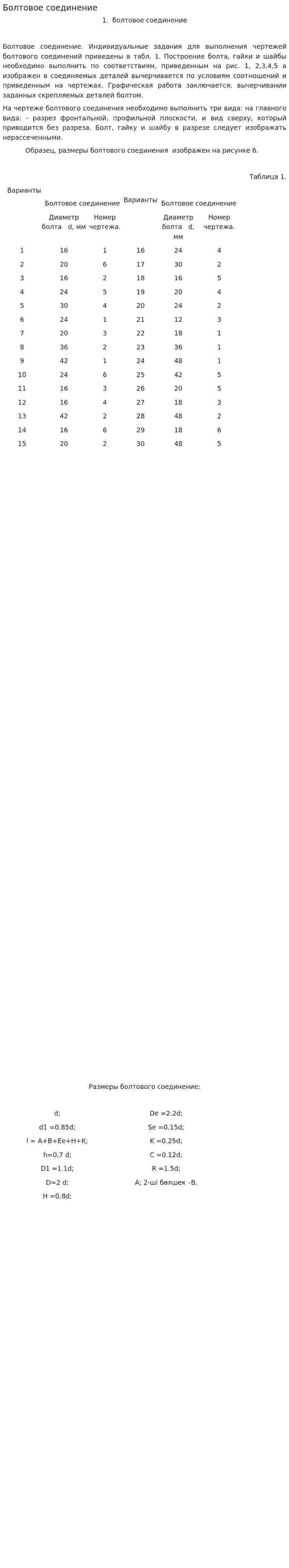

Болтовое соединение

1.  болтовое соединение



Болтовое соединение. Индивидуальные задания для выполнения чертежей болтового соединений приведены в табл. 1. Построение болта, гайки и шайбы необходимо выполнить по соответствиям, приведенным на рис. 1, 2,3,4,5 а изображен в соединяемых деталей вычерчивается по условиям соотношений и приведенным на чертежах. Графическая работа заключается, вычерчивании заданных скрепляемых деталей болтом.

На чертеже болтового соединения необходимо выполнить три вида: на главного вида: - разрез фронтальной, профильной плоскости, и вид сверху, который приводится без разреза. Болт, гайку и шайбу в разрезе следует изображать нерассеченными.

           Образец, размеры болтового соединения  изображен на рисунке 6.



Таблица 1.

Варианты	Болтовое соединение		Варианты	Болтовое соединение
	Диаметр болта   d, мм	Номер чертежа.		Диаметр болта   d, мм	Номер чертежа.
1	16	1	16	24	4
2	20	6	17	30	2
3	16	2	18	16	5
4	24	5	19	20	4
5	30	4	20	24	2
6	24	1	21	12	3
7	20	3	22	18	1
8	36	2	23	36	1
9	42	1	24	48	1
10	24	6	25	42	5
11	16	3	26	20	5
12	16	4	27	18	3
13	42	2	28	48	2
14	16	6	29	18	6
15	20	2	30	48	5

























































































Размеры болтового соединение:



d;	De =2.2d;
d1 =0.85d;	Se =0.15d;
l = A+В+Ее+Н+К;	K =0.25d;
h=0,7 d;	C =0.12d;
D1 =1.1d;	R =1.5d;
D=2 d;	A; 2-ші бөлшек –B.
H =0.8d;
