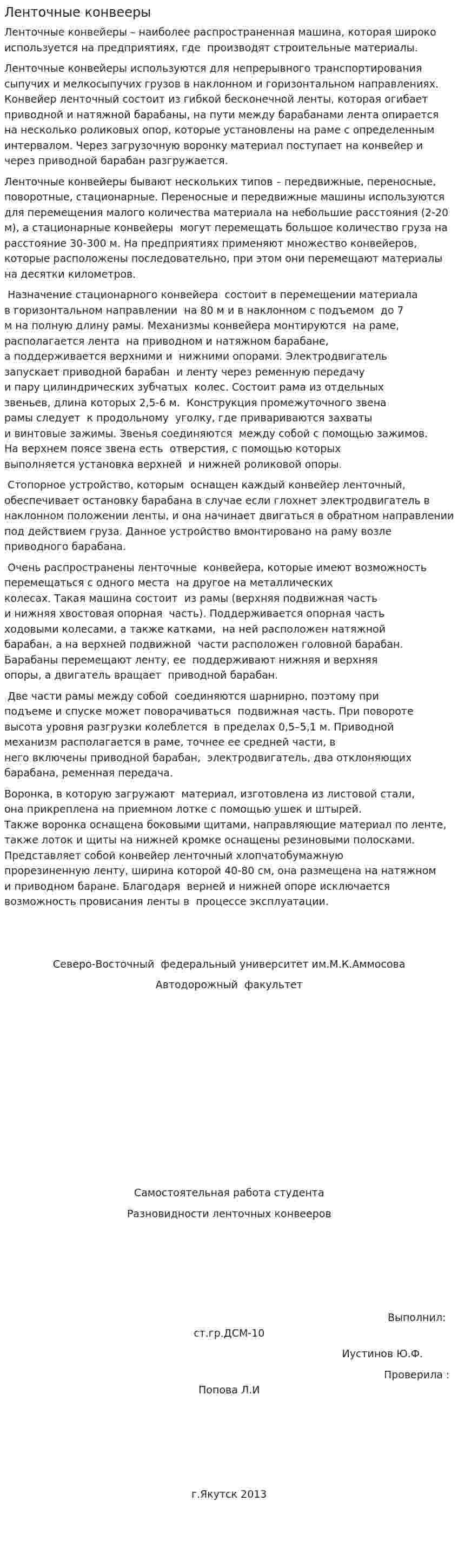

Ленточные конвееры

Ленточные конвейеры – наиболее распространенная машина, которая широко используется на предприятиях, где производят строительные материалы.

Ленточные конвейеры используются для непрерывного транспортирования сыпучих и мелкосыпучих грузов в наклонном и горизонтальном направлениях. Конвейер ленточный состоит из гибкой бесконечной ленты, которая огибает приводной и натяжной барабаны, на пути между барабанами лента опирается на несколько роликовых опор, которые установлены на раме с определенным интервалом. Через загрузочную воронку материал поступает на конвейер и через приводной барабан разгружается.

Ленточные конвейеры бывают нескольких типов – передвижные, переносные, поворотные, стационарные. Переносные и передвижные машины используются для перемещения малого количества материала на небольшие расстояния (2-20 м), а стационарные конвейеры могут перемещать большое количество груза на расстояние 30-300 м. На предприятиях применяют множество конвейеров, которые расположены последовательно, при этом они перемещают материалы на десятки километров.

Назначение стационарного конвейера состоит в перемещении материала в горизонтальном направлении на 80 м и в наклонном с подъемом до 7 м на полную длину рамы. Механизмы конвейера монтируются на раме, располагается лента на приводном и натяжном барабане, а поддерживается верхними и нижними опорами. Электродвигатель запускает приводной барабан и ленту через ременную передачу и пару цилиндрических зубчатых колес. Состоит рама из отдельных звеньев, длина которых 2,5-6 м. Конструкция промежуточного звена рамы следует к продольному уголку, где привариваются захваты и винтовые зажимы. Звенья соединяются между собой с помощью зажимов. На верхнем поясе звена есть отверстия, с помощью которых выполняется установка верхней и нижней роликовой опоры.

Стопорное устройство, которым оснащен каждый конвейер ленточный, обеспечивает остановку барабана в случае если глохнет электродвигатель в наклонном положении ленты, и она начинает двигаться в обратном направлении под действием груза. Данное устройство вмонтировано на раму возле приводного барабана.

Очень распространены ленточные конвейера, которые имеют возможность перемещаться с одного места на другое на металлических колесах. Такая машина состоит из рамы (верхняя подвижная часть и нижняя хвостовая опорная часть). Поддерживается опорная часть ходовыми колесами, а также катками, на ней расположен натяжной барабан, а на верхней подвижной части расположен головной барабан. Барабаны перемещают ленту, ее поддерживают нижняя и верхняя опоры, а двигатель вращает приводной барабан.

Две части рамы между собой соединяются шарнирно, поэтому при подъеме и спуске может поворачиваться подвижная часть. При повороте высота уровня разгрузки колеблется в пределах 0,5–5,1 м. Приводной механизм располагается в раме, точнее ее средней части, в него включены приводной барабан, электродвигатель, два отклоняющих барабана, ременная передача.

Воронка, в которую загружают материал, изготовлена из листовой стали, она прикреплена на приемном лотке с помощью ушек и штырей. Также воронка оснащена боковыми щитами, направляющие материал по ленте, также лоток и щиты на нижней кромке оснащены резиновыми полосками. Представляет собой конвейер ленточный хлопчатобумажную прорезиненную ленту, ширина которой 40-80 см, она размещена на натяжном и приводном баране. Благодаря верней и нижней опоре исключается возможность провисания ленты в процессе эксплуатации.

Северо-Восточный федеральный университет им.М.К.Аммосова

Автодорожный факультет

Самостоятельная работа студента

Разновидности ленточных конвееров

Выполнил: ст.гр.ДСМ-10

Иустинов Ю.Ф.

Проверила : Попова Л.И

г.Якутск 2013
