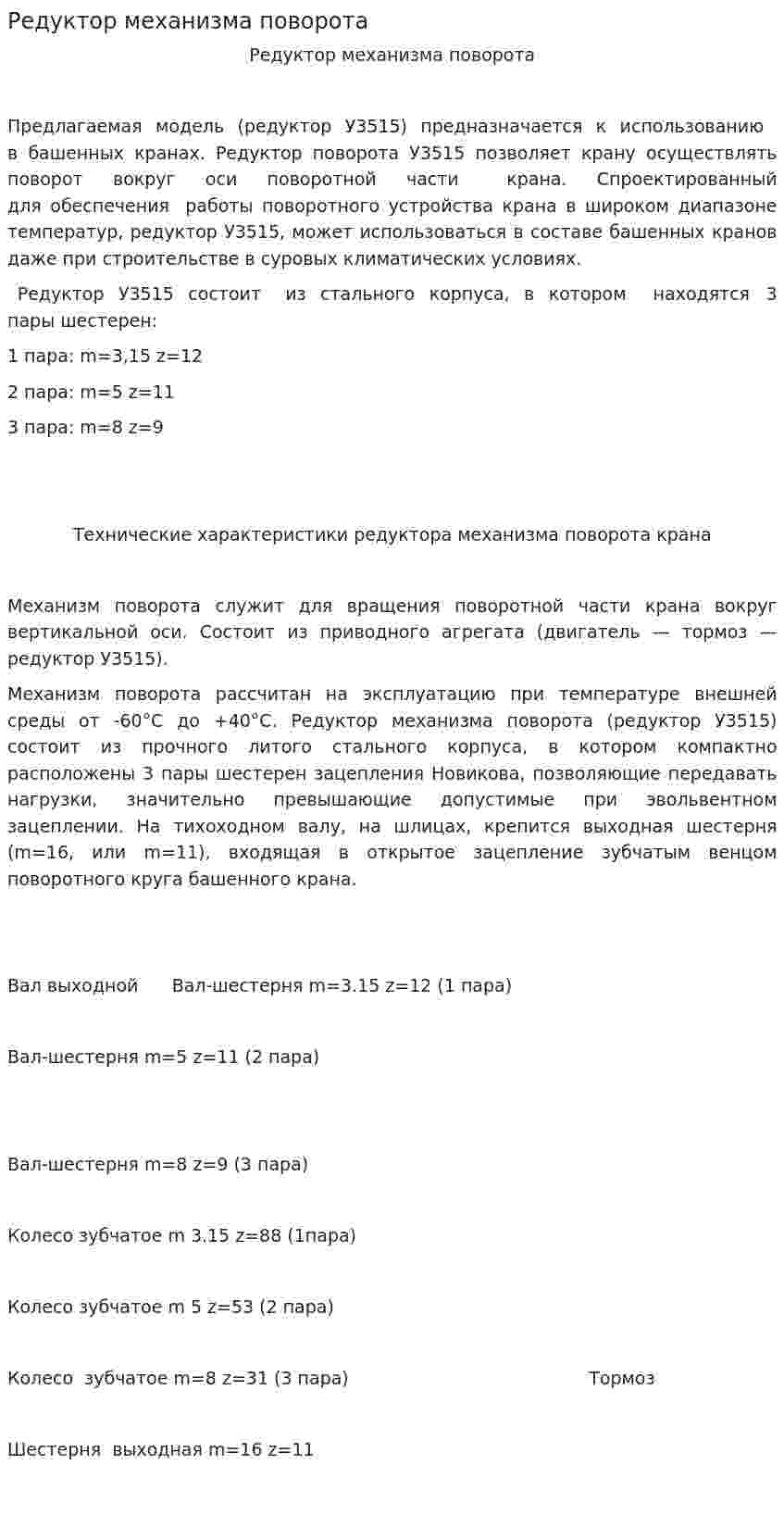

Редуктор механизма поворота

Редуктор механизма поворота

Предлагаемая модель (редуктор У3515) предназначается к использованию  в башенных кранах. Редуктор поворота У3515 позволяет крану осуществлять поворот вокруг оси поворотной части  крана. Спроектированный для обеспечения  работы поворотного устройства крана в широком диапазоне температур, редуктор У3515, может использоваться в составе башенных кранов даже при строительстве в суровых климатических условиях.

 Редуктор У3515 состоит  из стального корпуса, в котором  находятся 3 пары шестерен:

1 пара: m=3,15 z=12

2 пара: m=5 z=11

3 пара: m=8 z=9

Технические характеристики редуктора механизма поворота крана

Механизм поворота служит для вращения поворотной части крана вокруг вертикальной оси. Состоит из приводного агрегата (двигатель — тормоз — редуктор У3515).

Механизм поворота рассчитан на эксплуатацию при температуре внешней среды от -60°С до +40°С. Редуктор механизма поворота (редуктор У3515) состоит из прочного литого стального корпуса, в котором компактно расположены 3 пары шестерен зацепления Новикова, позволяющие передавать нагрузки, значительно превышающие допустимые при эвольвентном зацеплении. На тихоходном валу, на шлицах, крепится выходная шестерня (m=16, или m=11), входящая в открытое зацепление зубчатым венцом поворотного круга башенного крана.

Вал выходной      Вал-шестерня m=3.15 z=12 (1 пара)

Вал-шестерня m=5 z=11 (2 пара)

Вал-шестерня m=8 z=9 (3 пара)

Колесо зубчатое m 3.15 z=88 (1пара)

Колесо зубчатое m 5 z=53 (2 пара)

Колесо  зубчатое m=8 z=31 (3 пара)                                           Тормоз

Шестерня  выходная m=16 z=11
