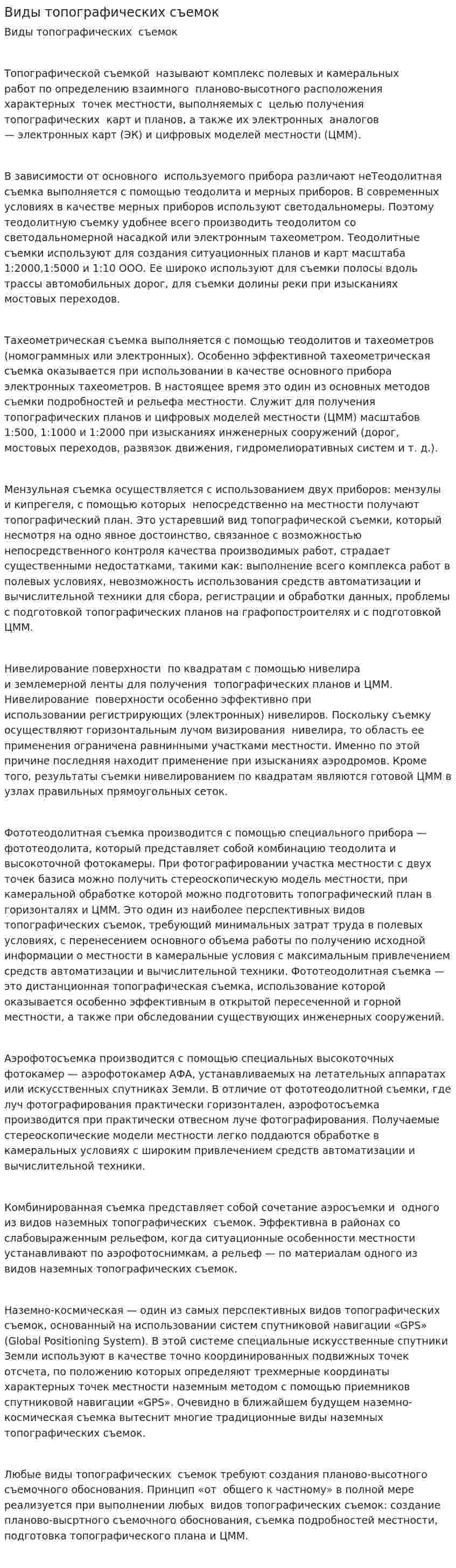

Виды топографических съемок. 3

Виды топографических  съемок

Топографической съемкой  называют комплекс полевых и камеральных  работ по определению взаимного  планово-высотного расположения характерных  точек местности, выполняемых с  целью получения топографических  карт и планов, а также их электронных  аналогов — электронных карт (ЭК) и цифровых моделей местности (ЦММ).

В зависимости от основного  используемого прибора различают неТеодолитная съемка выполняется с помощью теодолита и мерных приборов. В современных условиях в качестве мерных приборов используют светодальномеры. Поэтому теодолитную съемку удобнее всего производить теодолитом со светодальномерной насадкой или электронным тахеометром. Теодолитные съемки используют для создания ситуационных планов и карт масштаба 1:2000,1:5000 и 1:10 ООО. Ее широко используют для съемки полосы вдоль трассы автомобильных дорог, для съемки долины реки при изысканиях мостовых переходов.

Тахеометрическая съемка выполняется с помощью теодолитов и тахеометров (номограммных или электронных). Особенно эффективной тахеометрическая съемка оказывается при использовании в качестве основного прибора электронных тахеометров. В настоящее время это один из основных методов съемки подробностей и рельефа местности. Служит для получения топографических планов и цифровых моделей местности (ЦММ) масштабов 1:500, 1:1000 и 1:2000 при изысканиях инженерных сооружений (дорог, мостовых переходов, развязок движения, гидромелиоративных систем и т. д.).

Мензульная съемка осуществляется с использованием двух приборов: мензулы  и кипрегеля, с помощью которых  непосредственно на местности получают топографический план. Это устаревший вид топографической съемки, который несмотря на одно явное достоинство, связанное с возможностью непосредственного контроля качества производимых работ, страдает существенными недостатками, такими как: выполнение всего комплекса работ в полевых условиях, невозможность использования средств автоматизации и вычислительной техники для сбора, регистрации и обработки данных, проблемы с подготовкой топографических планов на графопостроителях и с подготовкой ЦММ.

Нивелирование поверхности  по квадратам с помощью нивелира и землемерной ленты для получения  топографических планов и ЦММ. Нивелирование  поверхности особенно эффективно при  использовании регистрирующих (электронных) нивелиров. Поскольку съемку осуществляют горизонтальным лучом визирования  нивелира, то область ее применения ограничена равнинными участками местности. Именно по этой причине последняя находит применение при изысканиях аэродромов. Кроме того, результаты съемки нивелированием по квадратам являются готовой ЦММ в узлах правильных прямоугольных сеток.

Фототеодолитная съемка производится с помощью специального прибора — фототеодолита, который представляет собой комбинацию теодолита и высокоточной фотокамеры. При фотографировании участка местности с двух точек базиса можно получить стереоскопическую модель местности, при камеральной обработке которой можно подготовить топографический план в горизонталях и ЦММ. Это один из наиболее перспективных видов топографических съемок, требующий минимальных затрат труда в полевых условиях, с перенесением основного объема работы по получению исходной информации о местности в камеральные условия с максимальным привлечением средств автоматизации и вычислительной техники. Фототеодолитная съемка — это дистанционная топографическая съемка, использование которой оказывается особенно эффективным в открытой пересеченной и горной местности, а также при обследовании существующих инженерных сооружений.

Аэрофотосъемка производится с помощью специальных высокоточных фотокамер — аэрофотокамер АФА, устанавливаемых на летательных аппаратах или искусственных спутниках Земли. В отличие от фототеодолитной съемки, где луч фотографирования практически горизонтален, аэрофотосъемка производится при практически отвесном луче фотографирования. Получаемые стереоскопические модели местности легко поддаются обработке в камеральных условиях с широким привлечением средств автоматизации и вычислительной техники.

Комбинированная съемка представляет собой сочетание аэросъемки и  одного из видов наземных топографических  съемок. Эффективна в районах со слабовыраженным рельефом, когда ситуационные особенности местности устанавливают по аэрофотоснимкам, а рельеф — по материалам одного из видов наземных топографических съемок.

Наземно-космическая — один из самых перспективных видов топографических съемок, основанный на использовании систем спутниковой навигации «GPS» (Global Positioning System). В этой системе специальные искусственные спутники Земли используют в качестве точно координированных подвижных точек отсчета, по положению которых определяют трехмерные координаты характерных точек местности наземным методом с помощью приемников спутниковой навигации «GPS». Очевидно в ближайшем будущем наземно-космическая съемка вытеснит многие традиционные виды наземных топографических съемок.

Любые виды топографических  съемок требуют создания планово-высотного  съемочного обоснования. Принцип «от  общего к частному» в полной мере реализуется при выполнении любых  видов топографических съемок: создание планово-высртного съемочного обоснования, съемка подробностей местности, подготовка топографического плана и ЦММ.
