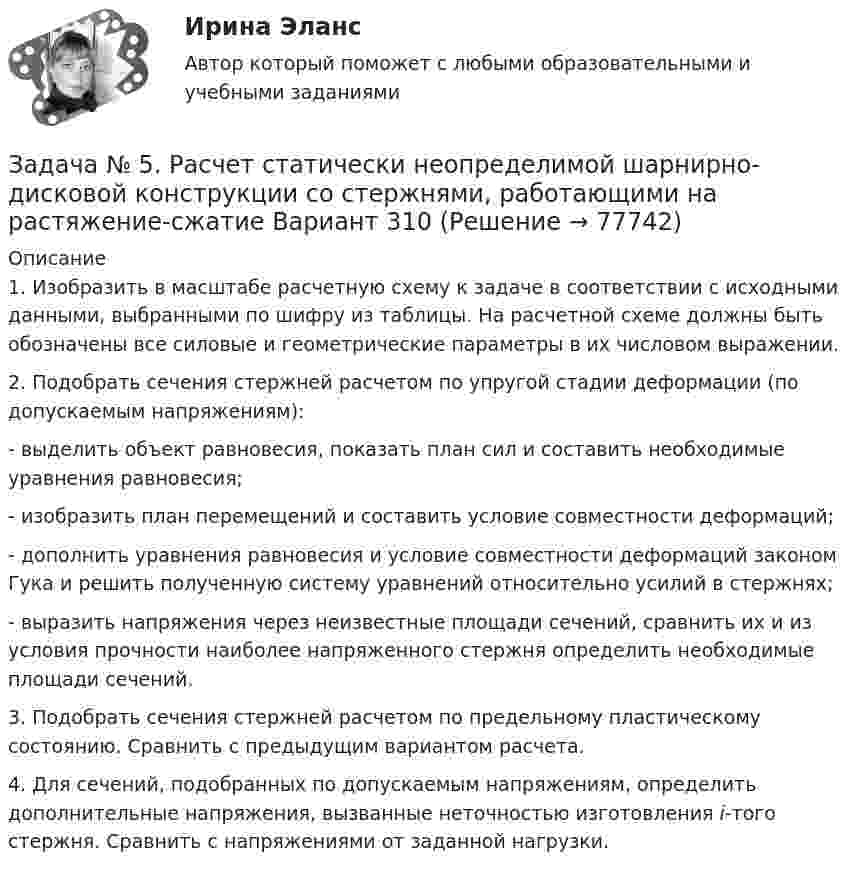

Задача № 5. Расчет статически неопределимой шарнирно-дисковой конструкции со стержнями, работающими на растяжение-сжатие Вариант 310 (Решение → 77746)
1. Изобразить в масштабе расчетную схему к задаче в соответствии с исходными данными, выбранными по шифру из таблицы. На расчетной схеме должны быть обозначены все силовые и геометрические параметры в их числовом выражении.
2. Подобрать сечения стержней расчетом по упругой стадии деформации (по допускаемым напряжениям):
- выделить объект равновесия, показать план сил и составить необходимые уравнения равновесия;
- изобразить план перемещений и составить условие совместности деформаций;
- дополнить уравнения равновесия и условие совместности деформаций законом Гука и решить полученную систему уравнений относительно усилий в стержнях;
- выразить напряжения через неизвестные площади сечений, сравнить их и из условия прочности наиболее напряженного стержня определить необходимые площади сечений.
3. Подобрать сечения стержней расчетом по предельному пластическому состоянию. Сравнить с предыдущим вариантом расчета.
4. Для сечений, подобранных по допускаемым напряжениям, определить дополнительные напряжения, вызванные неточностью изготовления i-того стержня. Сравнить с напряжениями от заданной нагрузки.
