5. Рассчитать входные сопротивления для вольтметра при области измерения в 150 V, если им хотят измерить напряжения в 300, 600 и 900 V. Внутренее сопротивление вольтметра 5,0 кило . (Решение → 6436)

Заказ №39111

5. Рассчитать входные сопротивления для вольтметра при области измерения в 150 V, если им хотят измерить напряжения в 300, 600 и 900 V. Внутренее сопротивление вольтметра 5,0 кило . (Ответ: 5,0 k; 15 k; 25 k) Дано: UV=150 В U1=300 B U2=600 B U3=900 B RV=5 кОм=5∙103 Ом Найти: Rдоб

Решение:

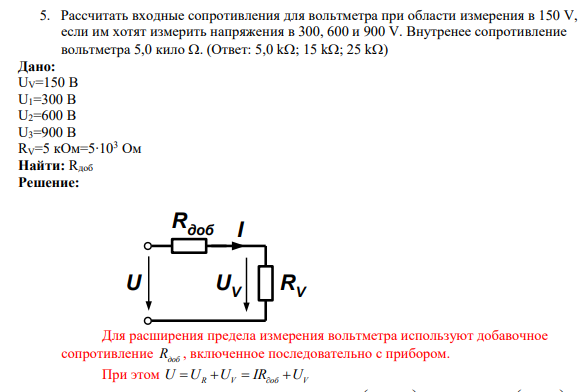

I RV Rдоб U UV Для расширения предела измерения вольтметра используют добавочное сопротивление Rдоб , включенное последовательно с прибором. При этом U U U IR U     R V об V
