8 Допуски и посадки зубчатых передач. Зубчатое колесо – поз. 8. Степень точности зубчатого колеса 7-7-8 В. (Решение → 2090)

Заказ №39301

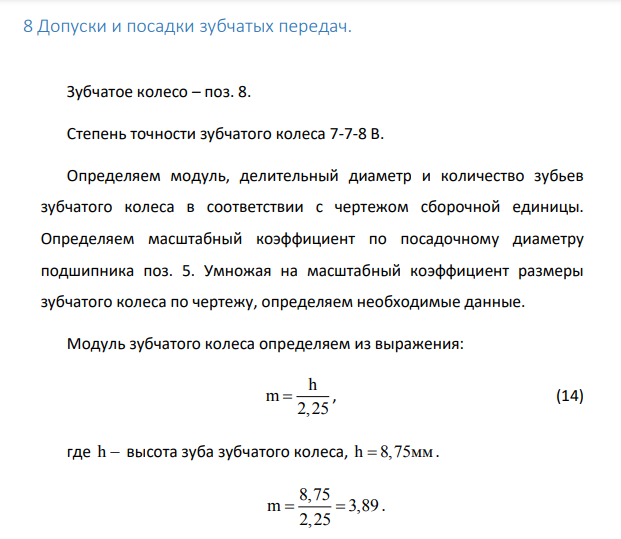

Допуски и посадки зубчатых передач. Зубчатое колесо – поз. 8. Степень точности зубчатого колеса 7-7-8 В.

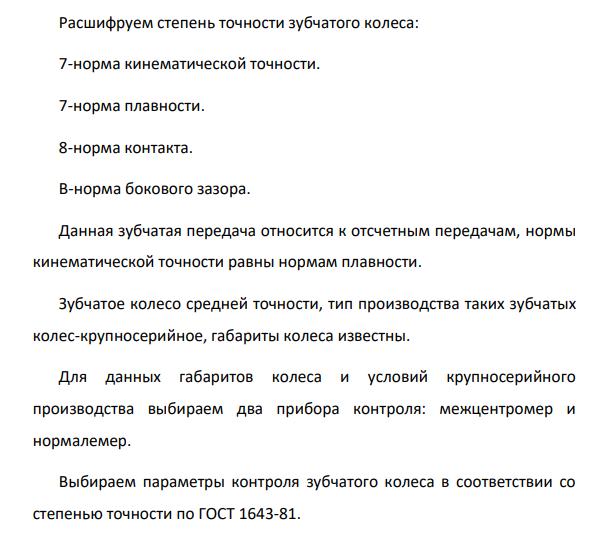

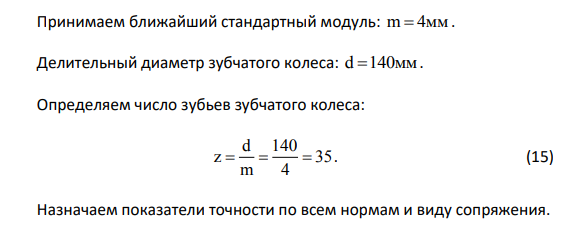

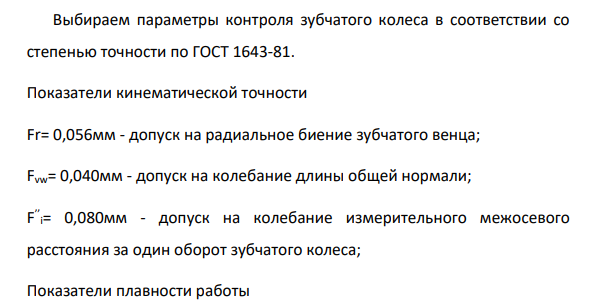

Определяем модуль, делительный диаметр и количество зубьев зубчатого колеса в соответствии с чертежом сборочной единицы. Определяем масштабный коэффициент по посадочному диаметру подшипника поз. 5. Умножая на масштабный коэффициент размеры зубчатого колеса по чертежу, определяем необходимые данные. Модуль зубчатого колеса определяем из выражения: h m 2,25  , (14) где h  высота зуба зубчатого колеса, h 8,75  мм. 8,75 m 3,89 2,25   . Принимаем ближайший стандартный модуль: m 4  мм. Делительный диаметр зубчатого колеса: d 140  мм. Определяем число зубьев зубчатого колеса: d 140 z 35 m 4    . (15) Назначаем показатели точности по всем нормам и виду сопряжения. 694 694 Расшифруем степень точности зубчатого колеса: 7-норма кинематической точности. 7-норма плавности. 8-норма контакта. В-норма бокового зазора. Данная зубчатая передача относится к отсчетным передачам, нормы кинематической точности равны нормам плавности. Зубчатое колесо средней точности, тип производства таких зубчатых колес-крупносерийное, габариты колеса известны. Для данных габаритов колеса и условий крупносерийного производства выбираем два прибора контроля: межцентромер и нормалемер. Выбираем параметры контроля зубчатого колеса в соответствии со степенью точности по ГОСТ 1643-81. Показатели кинематической точности Fr= 0,056мм - допуск на радиальное биение зубчатого венца; Fvw= 0,040мм - допуск на колебание длины общей нормали; F ’’ i= 0,080мм - допуск на колебание измерительного межосевого расстояния за один оборот зубчатого колеса; Показатели плавности работы
