Вычертить в масштабе диаграмму Fe-Fe3C с обозначением характерных точек температур и концентрации углерода; Провести линии, соответствующие двум заданным сплавам; (Решение → 2088)

Заказ №39301

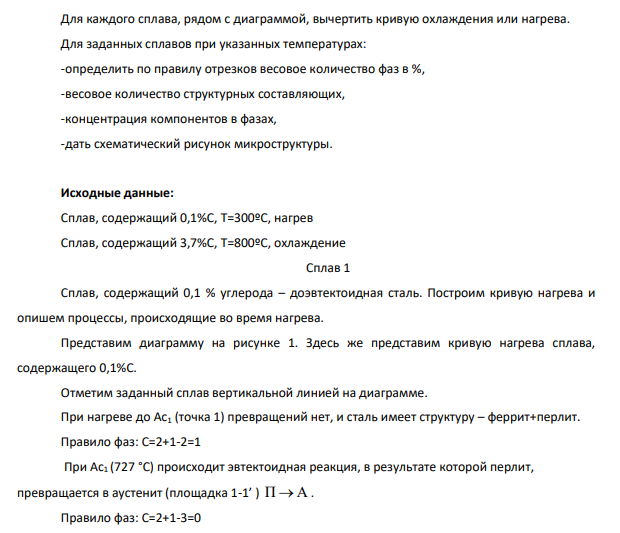

Вычертить в масштабе диаграмму Fe-Fe3C с обозначением характерных точек температур и концентрации углерода; Провести линии, соответствующие двум заданным сплавам; 710 710 Для каждого сплава, рядом с диаграммой, вычертить кривую охлаждения или нагрева. Для заданных сплавов при указанных температурах: -определить по правилу отрезков весовое количество фаз в %, -весовое количество структурных составляющих, -концентрация компонентов в фазах, -дать схематический рисунок микроструктуры. Исходные данные: Сплав, содержащий 0,1%С, Т=300ºС, нагрев Сплав, содержащий 3,7%С, Т=800ºС, охлаждение

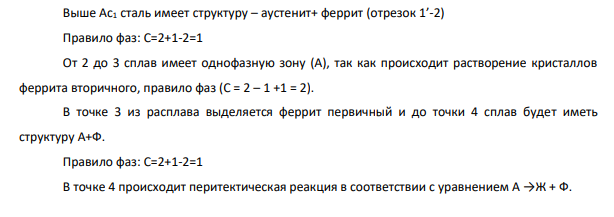

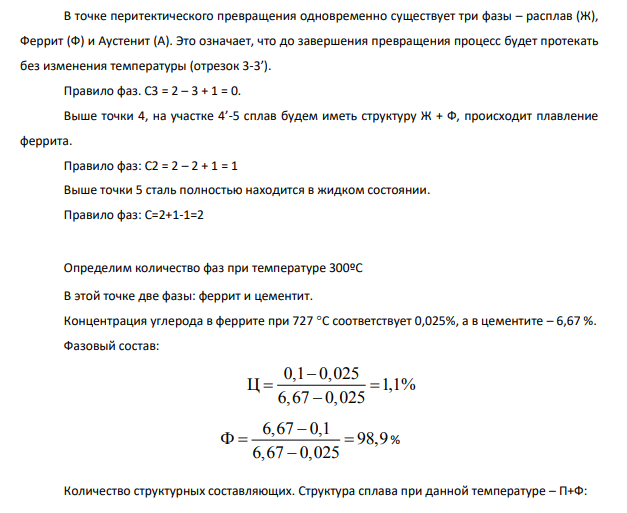

Сплав 1 Сплав, содержащий 0,1 % углерода – доэвтектоидная сталь. Построим кривую нагрева и опишем процессы, происходящие во время нагрева. Представим диаграмму на рисунке 1. Здесь же представим кривую нагрева сплава, содержащего 0,1%С. Отметим заданный сплав вертикальной линией на диаграмме. При нагреве до Ас1 (точка 1) превращений нет, и сталь имеет структуру – феррит+перлит. Правило фаз: С=2+1-2=1 При Ас1 (727 °С) происходит эвтектоидная реакция, в результате которой перлит, превращается в аустенит (площадка 1-1’ ) П А  . Правило фаз: С=2+1-3=0 Выше Ас1 сталь имеет структуру – аустенит+ феррит (отрезок 1’-2) Правило фаз: С=2+1-2=1 От 2 до 3 сплав имеет однофазную зону (А), так как происходит растворение кристаллов феррита вторичного, правило фаз (C = 2 – 1 +1 = 2). В точке 3 из расплава выделяется феррит первичный и до точки 4 сплав будет иметь структуру А+Ф. Правило фаз: С=2+1-2=1 В точке 4 происходит перитектическая реакция в соответствии с уравнением А →Ж + Ф. 711 711 В точке перитектического превращения одновременно существует три фазы – расплав (Ж), Феррит (Ф) и Аустенит (А). Это означает, что до завершения превращения процесс будет протекать без изменения температуры (отрезок 3-3’). Правило фаз. C3 = 2 – 3 + 1 = 0. Выше точки 4, на участке 4’-5 сплав будем иметь структуру Ж + Ф, происходит плавление феррита. Правило фаз: C2 = 2 – 2 + 1 = 1 Выше точки 5 сталь полностью находится в жидком состоянии. Правило фаз: С=2+1-1=2
