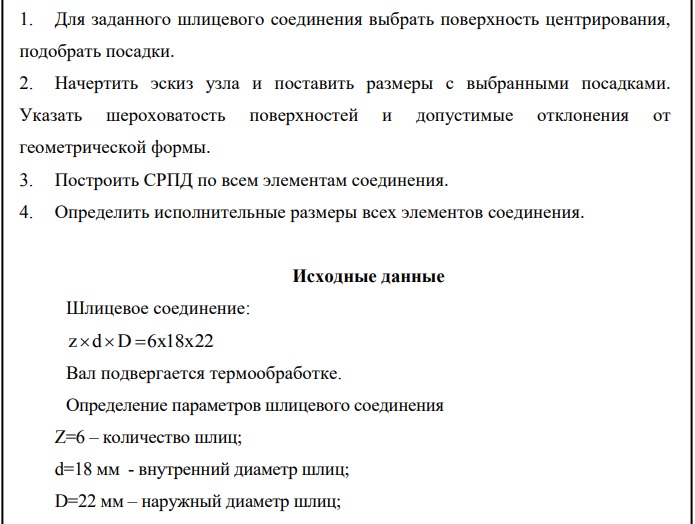

1. Для заданного шлицевого соединения выбрать поверхность центрирования, подобрать посадки. 2. Начертить эскиз узла и поставить размеры с выбранными посадками. Указать шероховатость поверхностей и допустимые отклонения от геометрической формы. 3. Построить СРПД по всем элементам соединения. 4. Определить исполнительные размеры всех элементов соединения.

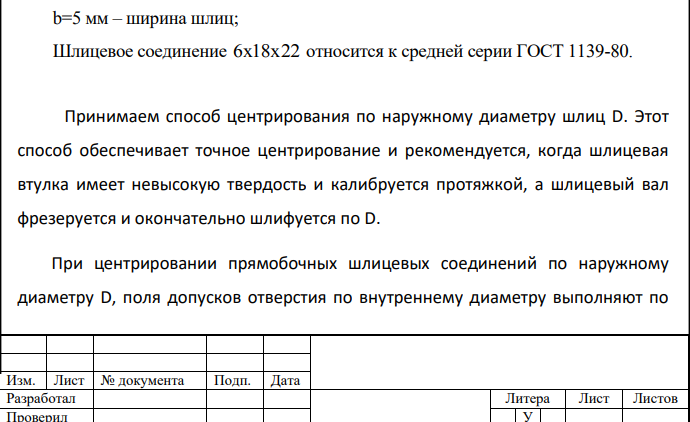

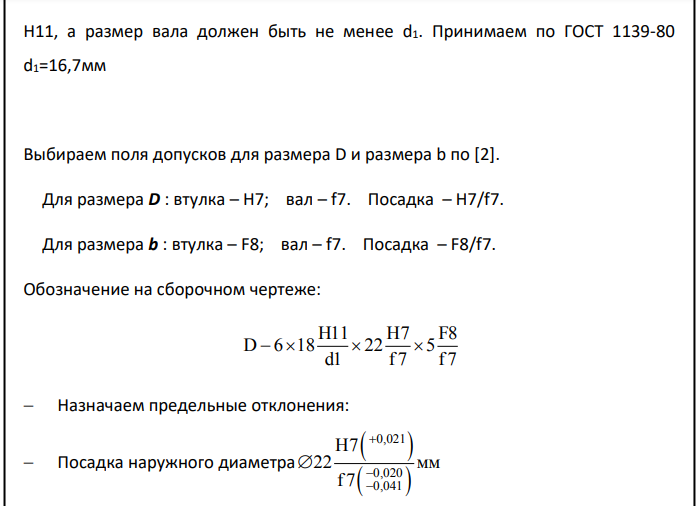

Исходные данные Шлицевое соединение: z d    D 6x1 x8 22 Вал подвергается термообработке. Определение параметров шлицевого соединения Z=6 – количество шлиц; d=18 мм - внутренний диаметр шлиц; D=22 мм – наружный диаметр шлиц; b=5 мм – ширина шлиц; Шлицевое соединение 6x18x22 относится к средней серии ГОСТ 1139-80. Принимаем способ центрирования по наружному диаметру шлиц D. Этот способ обеспечивает точное центрирование и рекомендуется, когда шлицевая втулка имеет невысокую твердость и калибруется протяжкой, а шлицевый вал фрезеруется и окончательно шлифуется по D. При центрировании прямобочных шлицевых соединений по наружному диаметру D, поля допусков отверстия по внутреннему диаметру выполняют по Лист Изм . Колво № документа Подпись Дата H11, а размер вала должен быть не менее d1. Принимаем по ГОСТ 1139-80 d1=16,7мм Выбираем поля допусков для размера D и размера b по [2]. Для размера D : втулка – Н7; вал – f7. Посадка – H7/f7. Для размера b : втулка – F8; вал – f7. Посадка – F8/f7. Обозначение на сборочном чертеже: H11 H7 F8 D 6 18 22 5 d1 f 7 f 7      Назначаем предельные отклонения:  Посадка наружного диаметра     0,021 0,020 0,041 H7 22 мм f 7      Посадка внутреннего диаметра   0,11 H11 18 мм d1    Посадка по ширине шлиц     0,028 0,01 0,01 0,022 F8 5 мм f 7     Определяем предельные размеры, заносим данные в таблицу 5. Таблица 5. Размерные характеристики деталей шлицевого соединения Наименовани е размера Номинальный размер, мм Поле допуск а Допуск размера Т, мм Предельные отклонения, мм Предельные размеры, мм верхне е ES (es) нижнее EI (ei) max min Наружный диаметр отверстия Наружный 22 22 H7 f7 0,021 0,021 +0,021 -0,02 0 -0,041 22,021 21,98 22 21,959 Лист Изм . Колво № документа Подпись Дата диаметр вала Ширина впадин отверстия Толщина шлицев вала 5 5 F8 f7 0,018 0,012 +0,028 -0,01 +0,01 -0,022 5,028 4,99 5,01 4,978 Внутренний диаметр отверстия Внутренний диаметр вала 18 18 H11 d1 0,11 +0,11 0 18,11 18 18 16,7 Определим зазоры(натяги) в элементах шлицевого соединения. Посадка наружного диаметра     0,021 0,020 0,041 H7 22 мм f 7     Данная посадка с зазором. Определим максимальный и минимальный зазор по формулам [1]: S 22,021 21,959 0,062 max    мм S 22 21,98 0,02 min    мм Определим средний зазор посадки по формуле: S 0,5 S S c max min     (9) S 0,5 0,062 0,02 0,041 c      мм Определим допуск посадки. Допуск зазора равен: Т(S) S S 0,062 0,02 0,042мм      max min .
