ДОПУСКИ И ПОСАДКИ ШПОНОЧНЫХ СОЕДИНЕНИЙ (Решение → 593)
Заказ №39301

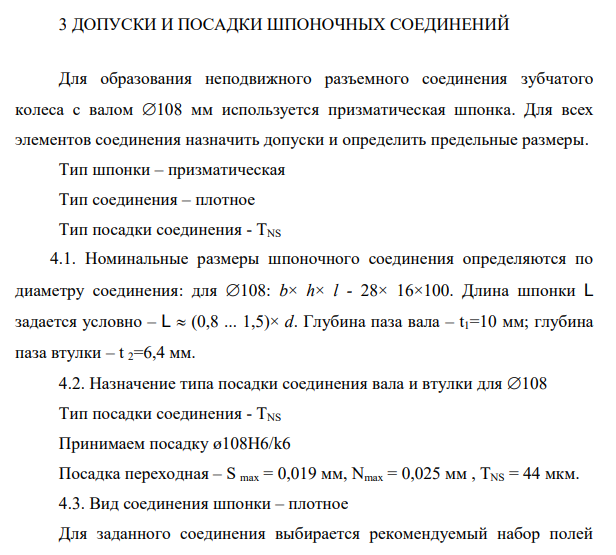

ДОПУСКИ И ПОСАДКИ ШПОНОЧНЫХ СОЕДИНЕНИЙ

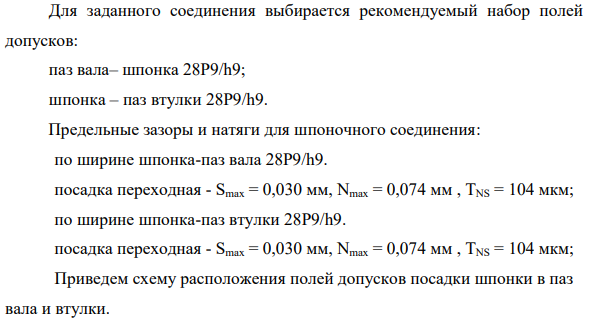

Для образования неподвижного разъемного соединения зубчатого колеса с валом 108 мм используется призматическая шпонка. Для всех элементов соединения назначить допуски и определить предельные размеры. Тип шпонки – призматическая Тип соединения – плотное Тип посадки соединения - ТNS 4.1. Номинальные размеры шпоночного соединения определяются по диаметру соединения: для 108: b× h× l - 28× 16×100. Длина шпонки L задается условно – L (0,8 ... 1,5)× d. Глубина паза вала – t1=10 мм; глубина паза втулки – t 2=6,4 мм. 4.2. Назначение типа посадки соединения вала и втулки для 108 Тип посадки соединения - ТNS Принимаем посадку ø108Н6/k6 Посадка переходная – S max = 0,019 мм, Nmax = 0,025 мм , TNS = 44 мкм. 4.3. Вид соединения шпонки – плотное Для заданного соединения выбирается рекомендуемый набор полей допусков: паз вала– шпонка 28P9/h9; шпонка – паз втулки 28P9/h9.
