По значению номинального размера и предельных отклонений вала и отверстия определить поля допусков, тип и параметры посадки, привести пример обозначения предельных размеров деталей соединения на чертеже. (Решение → 599)

Заказ №39301

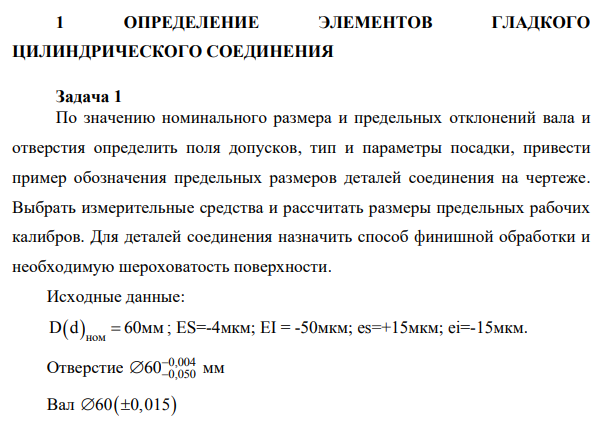

По значению номинального размера и предельных отклонений вала и отверстия определить поля допусков, тип и параметры посадки, привести пример обозначения предельных размеров деталей соединения на чертеже. Выбрать измерительные средства и рассчитать размеры предельных рабочих калибров. Для деталей соединения назначить способ финишной обработки и необходимую шероховатость поверхности. Исходные данные:   ном D d 60  мм ; ES=-4мкм; EI = -50мкм; es=+15мкм; ei=-15мкм. Отверстие 0,004 0,050 60   мм Вал   60 0,015  

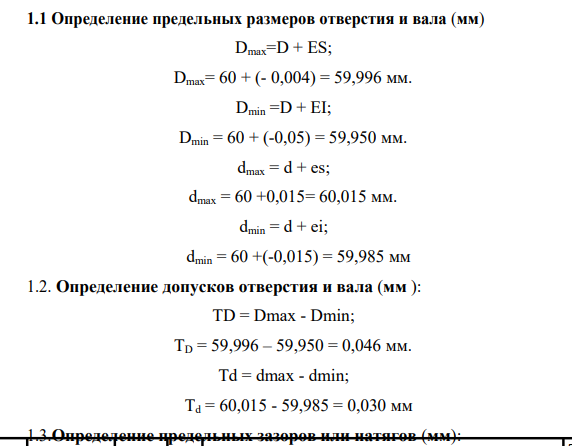

1.1 Определение предельных размеров отверстия и вала (мм) Dmax=D + ES; Dmax= 60 + (- 0,004) = 59,996 мм. Dmin =D + EI; Dmin = 60 + (-0,05) = 59,950 мм. dmax = d + es; dmax = 60 +0,015= 60,015 мм. dmin = d + ei; dmin = 60 +(-0,015) = 59,985 мм 1.2. Определение допусков отверстия и вала (мм ): TD = Dmax - Dmin; TD = 59,996 – 59,950 = 0,046 мм. Td = dmax - dmin; Td = 60,015 - 59,985 = 0,030 мм 1.3.Определение предельных зазоров или натягов (мм): Изм. Лист № докум. Подпись Дата Лист 171 КМИИТ.711358.009 Перв. примен. Справ. № Подпись и дата Инв. № дубл. Взам. инв. № Подпись и дата Инв. № подл. Smax = Dmax - dmin; Smax = 59,996 - 59,985 = 0,011 мм. Nmax = dmax - Dmin; Nmax = 60,015 – 59,950=0,065; 1.4. Определение допуска посадки (мм): TNS = TD +Td; TNS = 0,011 + 0,065 =0,076 мм. 1.5. Обоснование системы, в которой выполнена посадка Посадка выполнена в комбинированной системе (ck), так как у посадки EI  0 и es  0. 1.6. Определение параметров полей допусков деталей Параметры поля допуска детали (квалитет и основное отклонение) определяются на основе ГОСТ 25346-82. Для исходных данных: отверстия 0,004 0,050 60   мм И вала   60 0,015   мм соответствуют обозначения полей допусков: отверстия – N8, вала – js7
