Элемент с ЭДС ε=2,1 В и внутренним сопротивлением r =0,02 Ом соединен с реостатом. Определить силу тока в цепи и сопротивление реостата, если напряжение на зажимах элемента 2 В. Какой длины надо взять для изготовления реостата железную проволоку, если площадь её сечения 0,75 мм2 ? (Решение → 19789)

Заказ №39140

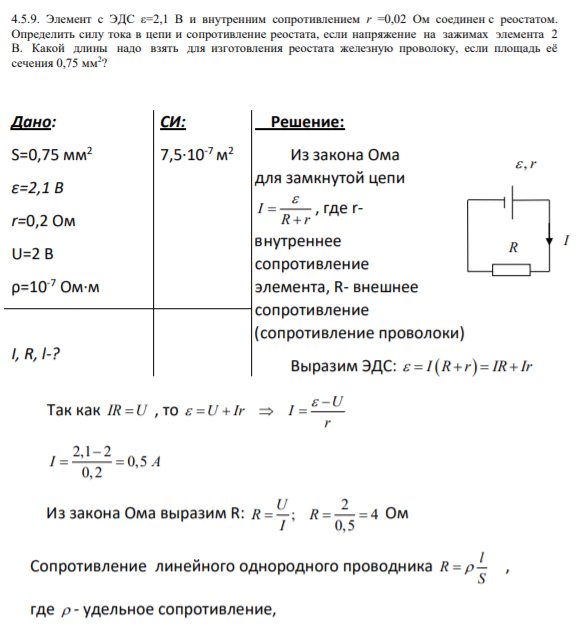

Элемент с ЭДС ε=2,1 В и внутренним сопротивлением r =0,02 Ом соединен с реостатом. Определить силу тока в цепи и сопротивление реостата, если напряжение на зажимах элемента 2 В. Какой длины надо взять для изготовления реостата железную проволоку, если площадь её сечения 0,75 мм2 ?

Решение:

Из закона Ома для замкнутой цепи I R r    , где rвнутреннее сопротивление элемента, R- внешнее сопротивление (сопротивление проволоки) Выразим ЭДС:      I R r IR Ir   Так как IR U , то U U Ir I r        2,1 2 0,5 0,2 I A    Из закона Ома выразим R: 2 ; 4 0,5 U R R I    Ом Сопротивление линейного однородного проводника l R S   , где  - удельное сопротивление
