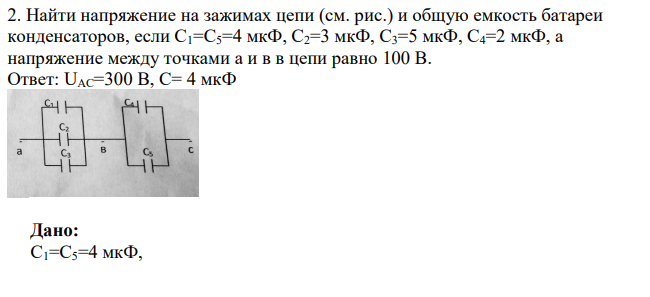

Найти напряжение на зажимах цепи (см. рис.) и общую емкость батареи конденсаторов, если С1=С5=4 мкФ, С2=3 мкФ, С3=5 мкФ, С4=2 мкФ, а напряжение между точками а и в в цепи равно 100 В. Ответ: UAC=300 В, С= 4 мкФ (Решение → 13087)

Заказ №39131

Найти напряжение на зажимах цепи (см. рис.) и общую емкость батареи конденсаторов, если С1=С5=4 мкФ, С2=3 мкФ, С3=5 мкФ, С4=2 мкФ, а напряжение между точками а и в в цепи равно 100 В. Ответ: UAC=300 В, С= 4 мкФ Дано: С1=С5=4 мкФ, С2=3 мкФ, С3=5 мкФ, С4=2 мкФ Uав=100 В Найти: C, UAC

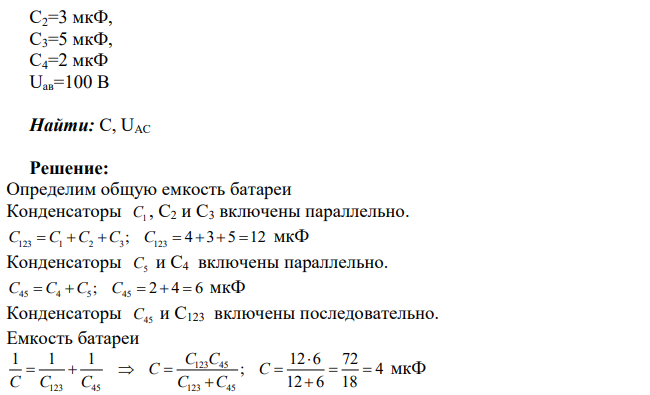

Решение:

Определим общую емкость батареи Конденсаторы С1 , С2 и С3 включены параллельно. 123 1 2 3 123 C C C C C        ; 4 3 5 12 мкФ Конденсаторы С5 и С4 включены параллельно. 45 4 5 45 C C C C      ; 2 4 6 мкФ Конденсаторы С45 и С123 включены последовательно. Емкость батареи 123 45 123 45 123 45 1 1 1 12 6 72 ; 4 12 6 18 C C C C C С С C C           мкФ
