Номинальный размер: 20мм Отверстие H9 Вал f9 Групповой допуск 18мкм (Решение → 2002)

Заказ №39301

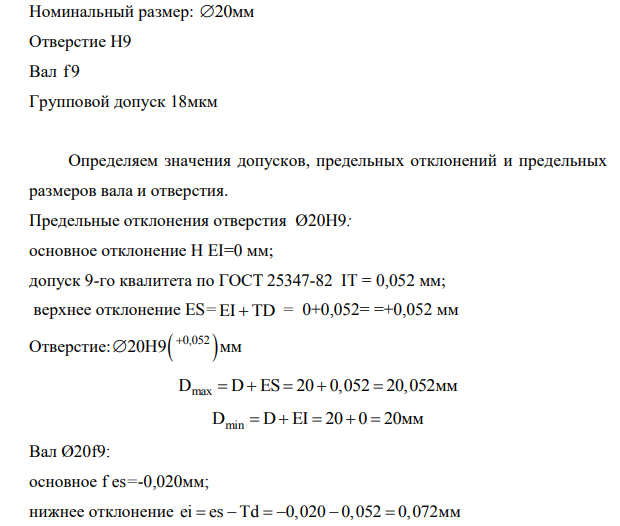

Номинальный размер: 20мм Отверстие H9 Вал f9 Групповой допуск 18мкм

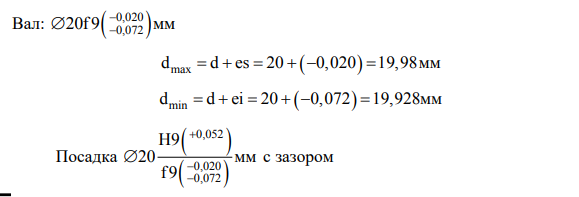

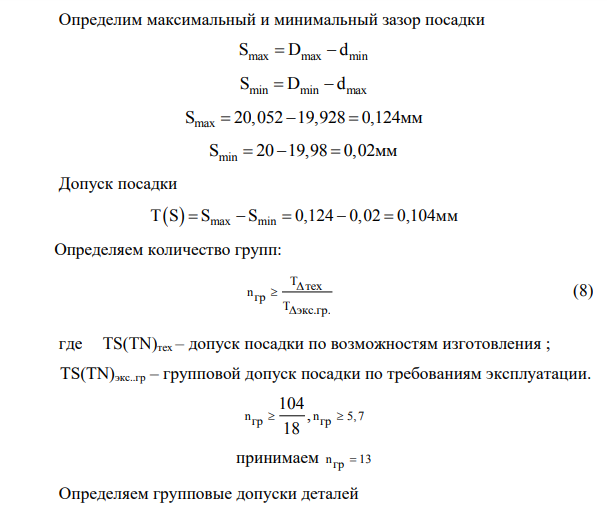

Определяем значения допусков, предельных отклонений и предельных размеров вала и отверстия. Предельные отклонения отверстия Ø20H9: основное отклонение H EI=0 мм; допуск 9-го квалитета по ГОСТ 25347-82 IT = 0,052 мм; верхнее отклонение ES=EI TD  = 0+0,052= =+0,052 мм Отверстие:   0,052 20H9 мм   D D ES 20 0,052 20,052 max      мм D D EI 20 0 20 min      мм Вал Ø20f9: основное f es=-0,020мм; нижнее отклонение ei es Td 0,020 0,052 0,072       мм Вал:   0,020 0,072 20f9 мм    d d es 20 0,020 19,98 max         мм d d ei 20 0,072 19,928 min         мм Посадка     0,052 0,020 0,072 H9 20 мм f 9     с зазором. Определим максимальный и минимальный зазор посадки S D d max max min   S D d min min max   S 20,052 19,928 0,124 max    мм S 20 19,98 0,02 min    мм Допуск посадки T S S S 0,124 0,02 0,104        max min мм
