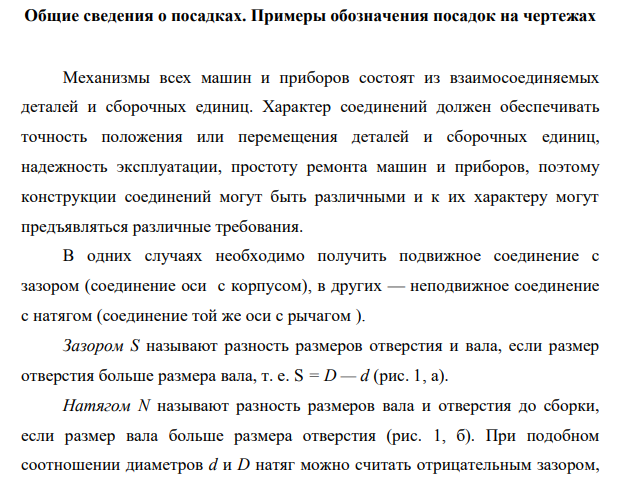

Общие сведения о посадках. Примеры обозначения посадок на чертежах

Механизмы всех машин и приборов состоят из взаимосоединяемых деталей и сборочных единиц. Характер соединений должен обеспечивать точность положения или перемещения деталей и сборочных единиц, надежность эксплуатации, простоту ремонта машин и приборов, поэтому конструкции соединений могут быть различными и к их характеру могут предъявляться различные требования. В одних случаях необходимо получить подвижное соединение с зазором (соединение оси с корпусом), в других — неподвижное соединение с натягом (соединение той же оси с рычагом ). Зазором S называют разность размеров отверстия и вала, если размер отверстия больше размера вала, т. е. S = D — d (рис. 1, а). Натягом N называют разность размеров вала и отверстия до сборки, если размер вала больше размера отверстия (рис. 1, б). При подобном соотношении диаметров d и D натяг можно считать отрицательным зазором, т. е. 513 513 Рисунок 1 – Схематическое изображение зазоров и натягов N = - S = - (D – d) = d - D. Зазоры и натяги обеспечиваются не только точностью размеров отдельно взятых деталей, но главным образом соотношением размеров сопрягаемых поверхностей — посадкой.
