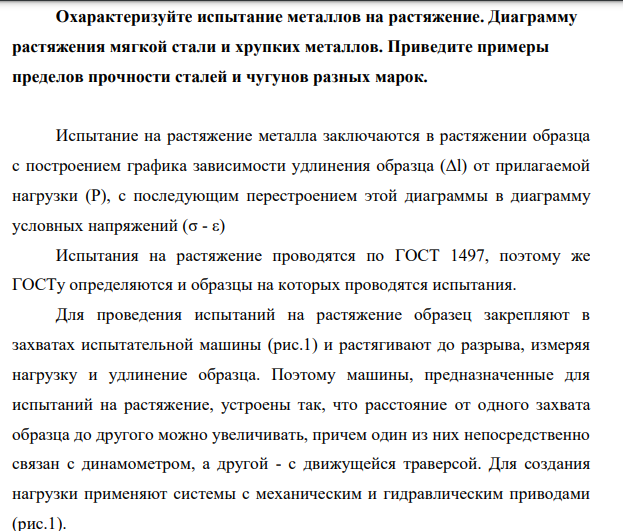

Охарактеризуйте испытание металлов на растяжение. Диаграмму растяжения мягкой стали и хрупких металлов. Приведите примеры пределов прочности сталей и чугунов разных марок.

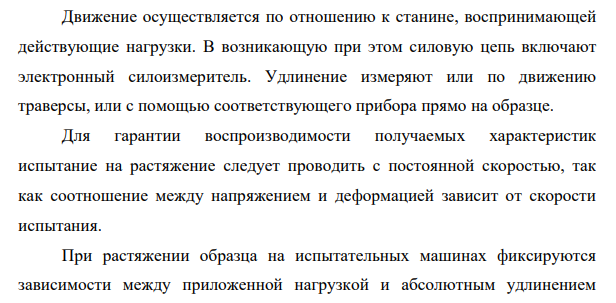

Испытание на растяжение металла заключаются в растяжении образца с построением графика зависимости удлинения образца (Δl) от прилагаемой нагрузки (P), с последующим перестроением этой диаграммы в диаграмму условных напряжений (σ - ε) Испытания на растяжение проводятся по ГОСТ 1497, поэтому же ГОСТу определяются и образцы на которых проводятся испытания. Для проведения испытаний на растяжение образец закрепляют в захватах испытательной машины (рис.1) и растягивают до разрыва, измеряя нагрузку и удлинение образца. Поэтому машины, предназначенные для испытаний на растяжение, устроены так, что расстояние от одного захвата образца до другого можно увеличивать, причем один из них непосредственно связан с динамометром, а другой - с движущейся траверсой. Для создания нагрузки применяют системы с механическим и гидравлическим приводами (рис.1). Движение осуществляется по отношению к станине, воспринимающей действующие нагрузки. В возникающую при этом силовую цепь включают электронный силоизмеритель. Удлинение измеряют или по движению траверсы, или с помощью соответствующего прибора прямо на образце. Для гарантии воспроизводимости получаемых характеристик испытание на растяжение следует проводить с постоянной скоростью, так как соотношение между напряжением и деформацией зависит от скорости испытания
