Описать виды и назначение муфт в металлорежущих станках

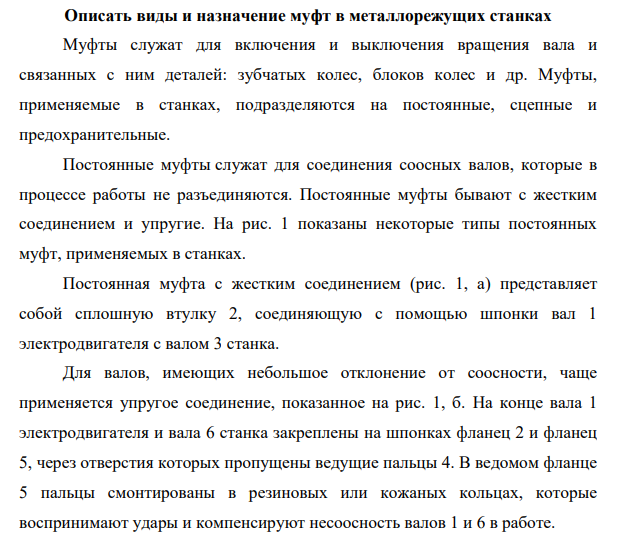

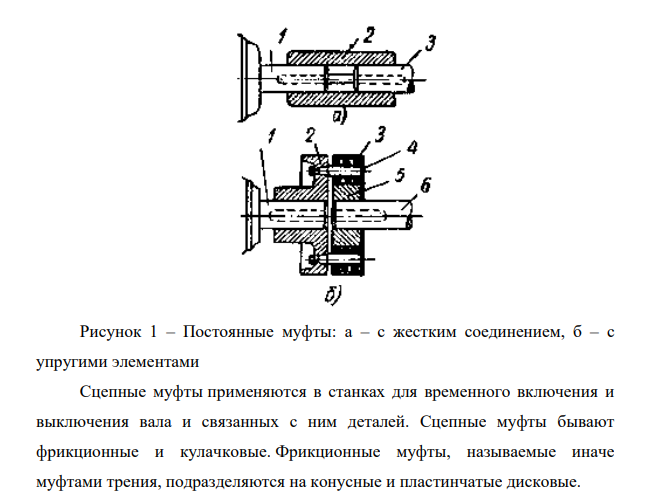

Муфты служат для включения и выключения вращения вала и связанных с ним деталей: зубчатых колес, блоков колес и др. Муфты, применяемые в станках, подразделяются на постоянные, сцепные и предохранительные. Постоянные муфты служат для соединения соосных валов, которые в процессе работы не разъединяются. Постоянные муфты бывают с жестким соединением и упругие. На рис. 1 показаны некоторые типы постоянных муфт, применяемых в станках. Постоянная муфта с жестким соединением (рис. 1, а) представляет собой сплошную втулку 2, соединяющую с помощью шпонки вал 1 электродвигателя с валом 3 станка. Для валов, имеющих небольшое отклонение от соосности, чаще применяется упругое соединение, показанное на рис. 1, б. На конце вала 1 электродвигателя и вала 6 станка закреплены на шпонках фланец 2 и фланец 5, через отверстия которых пропущены ведущие пальцы 4. В ведомом фланце 5 пальцы смонтированы в резиновых или кожаных кольцах, которые воспринимают удары и компенсируют несоосность валов 1 и 6 в работе. Рисунок 1 – Постоянные муфты: а – с жестким соединением, б – с упругими элементами Сцепные муфты применяются в станках для временного включения и выключения вала и связанных с ним деталей. Сцепные муфты бывают фрикционные и кулачковые. Фрикционные муфты, называемые иначе муфтами трения, подразделяются на конусные и пластинчатые дисковые. Схематическое устройство конусной фрикционной муфты показано на рис. 2.
