Дать анализ стандартных посадок в системе вала и в системе отверстия. Построить схемы полей допусков соединения. (Решение → 830)

Заказ №39301

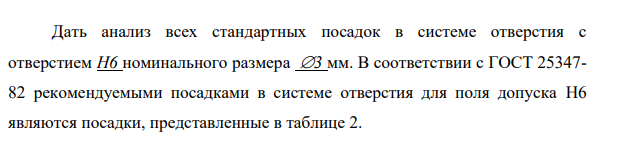

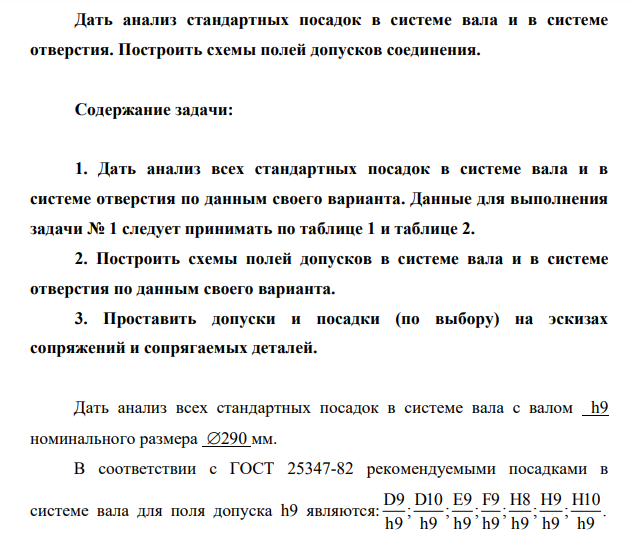

Дать анализ стандартных посадок в системе вала и в системе отверстия. Построить схемы полей допусков соединения. Содержание задачи: 1. Дать анализ всех стандартных посадок в системе вала и в системе отверстия по данным своего варианта. Данные для выполнения задачи № 1 следует принимать по таблице 1 и таблице 2. 2. Построить схемы полей допусков в системе вала и в системе отверстия по данным своего варианта. 3. Проставить допуски и посадки (по выбору) на эскизах сопряжений и сопрягаемых деталей. Дать анализ всех стандартных посадок в системе вала с валом h9 номинального размера 290 мм.

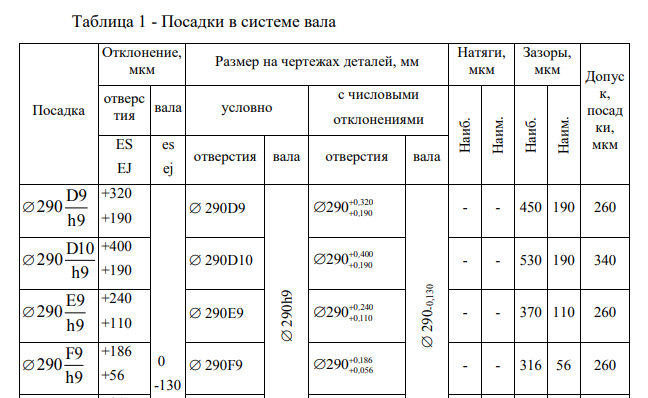

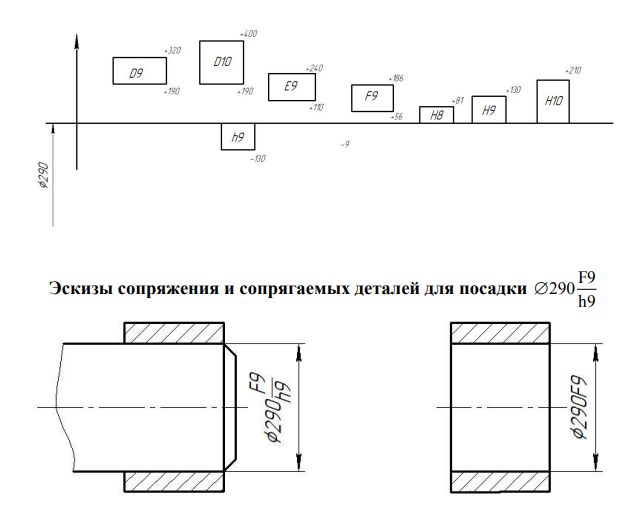

В соответствии с ГОСТ 25347-82 рекомендуемыми посадками в системе вала для поля допуска h9 являются: D9 D10 E9 F9 H8 H9 H10 ; ; ; ; ; ; . h9 h9 h9 h9 h9 h9 h9 Расчет посадок представим в таблице 1. Таблица 1 - Посадки в системе вала Посадка Отклонение, мкм Размер на чертежах деталей, мм Натяги, мкм Зазоры, мкм Допус к, посад ки, мкм отверс тия вала условно с числовыми отклонениями Наиб. Наим. Наиб. Наим. ES EJ es ej отверстия вала отверстия вала  D9 290 h9 +320 +190 0 -130  290D9  290h9 0 320 0 190 290   , ,  290-0,130 - - 450 190 260  D10 290 h9 +400 +190  290D10 0 400 0 190 290   , , - - 530 190 340  E9 290 h9 +240 +110  290E9 0 240 0 110 290   , , - - 370 110 260  F9 290 h9 +186 +56  290F9 0 186 0 056 290   , , - - 316 56 260  H8 290 h9 +81 0  290H8 0 081 290  , - - 211 0 211 H9 290 h9  +130 0  290H9 0 130 290  , - - 260 0 260 H10 290 h9  +210 0  290H10 0 210 290  , - - 340 - 340 Схема полей допусков для размера 290мм h9 квалитета в системе вала
