Определение технологичности детали. Качественный анализ технологичности

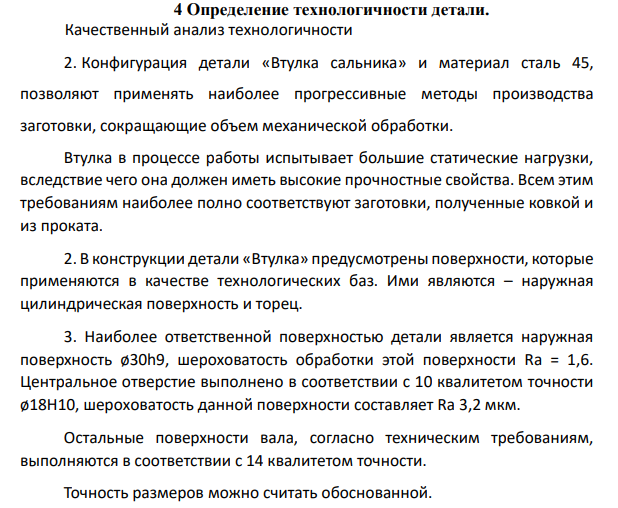

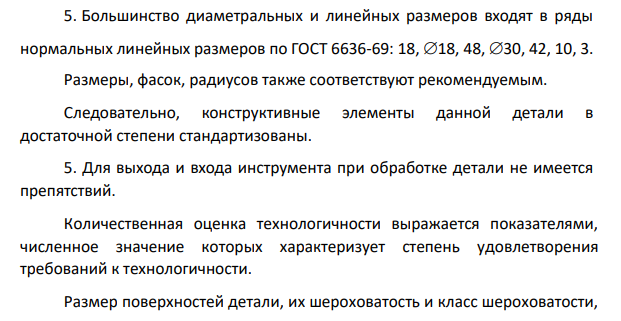

. Конфигурация детали «Втулка сальника» и материал сталь 45, позволяют применять наиболее прогрессивные методы производства заготовки, сокращающие объем механической обработки. Втулка в процессе работы испытывает большие статические нагрузки, вследствие чего она должен иметь высокие прочностные свойства. Всем этим требованиям наиболее полно соответствуют заготовки, полученные ковкой и из проката. 2. В конструкции детали «Втулка» предусмотрены поверхности, которые применяются в качестве технологических баз. Ими являются – наружная цилиндрическая поверхность и торец. 3. Наиболее ответственной поверхностью детали является наружная поверхность ø30h9, шероховатость обработки этой поверхности Ra = 1,6. Центральное отверстие выполнено в соответствии с 10 квалитетом точности ø18Н10, шероховатость данной поверхности составляет Ra 3,2 мкм. Остальные поверхности вала, согласно техническим требованиям, выполняются в соответствии с 14 квалитетом точности. Точность размеров можно считать обоснованной. 5. Большинство диаметральных и линейных размеров входят в ряды нормальных линейных размеров по ГОСТ 6636-69: 18, 18, 48, 30, 42, 10, 3. Размеры, фасок, радиусов также соответствуют рекомендуемым. Следовательно, конструктивные элементы данной детали в достаточной степени стандартизованы.
