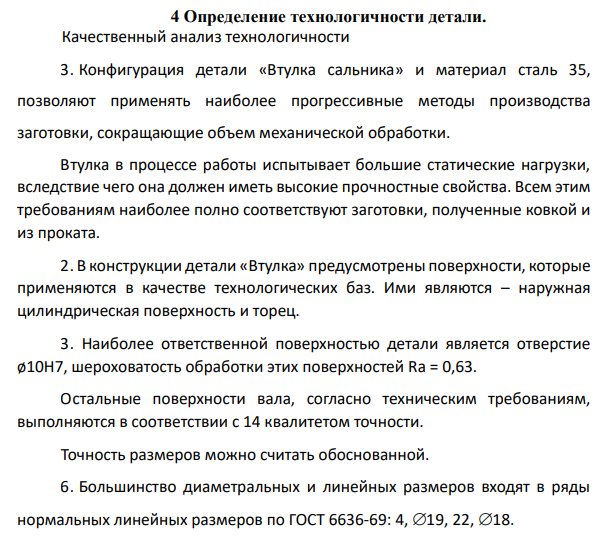

Определение технологичности детали. Качественный анализ технологичности

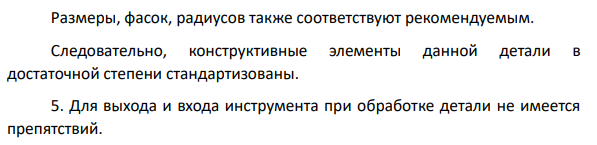

3. Конфигурация детали «Втулка сальника» и материал сталь 35, позволяют применять наиболее прогрессивные методы производства заготовки, сокращающие объем механической обработки. Втулка в процессе работы испытывает большие статические нагрузки, вследствие чего она должен иметь высокие прочностные свойства. Всем этим требованиям наиболее полно соответствуют заготовки, полученные ковкой и из проката. 2. В конструкции детали «Втулка» предусмотрены поверхности, которые применяются в качестве технологических баз. Ими являются – наружная цилиндрическая поверхность и торец. 3. Наиболее ответственной поверхностью детали является отверстие ø10Н7, шероховатость обработки этих поверхностей Ra = 0,63. Остальные поверхности вала, согласно техническим требованиям, выполняются в соответствии с 14 квалитетом точности. Точность размеров можно считать обоснованной. 6. Большинство диаметральных и линейных размеров входят в ряды нормальных линейных размеров по ГОСТ 6636-69: 4, 19, 22, 18. Размеры, фасок, радиусов также соответствуют рекомендуемым. Следовательно, конструктивные элементы данной детали в достаточной степени стандартизованы. 5. Для выхода и входа инструмента при обработке детали не имеется препятствий.
