Определить и оформить виды и способа получения заготовки для детали типа "Ступенчатый вал. Для определения вида и способа заготовки предлагается деталь "Вал" с массой – 6,3 кг. Годовая программа выпуска - 1000 шт. (Решение → 1332)
Заказ №39301

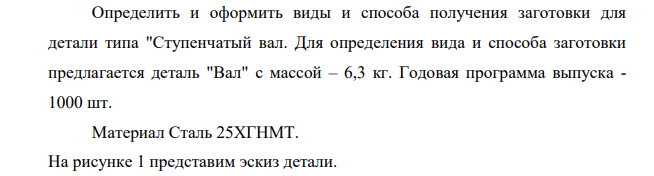

Определить и оформить виды и способа получения заготовки для детали типа "Ступенчатый вал. Для определения вида и способа заготовки предлагается деталь "Вал" с массой – 6,3 кг. Годовая программа выпуска - 1000 шт.

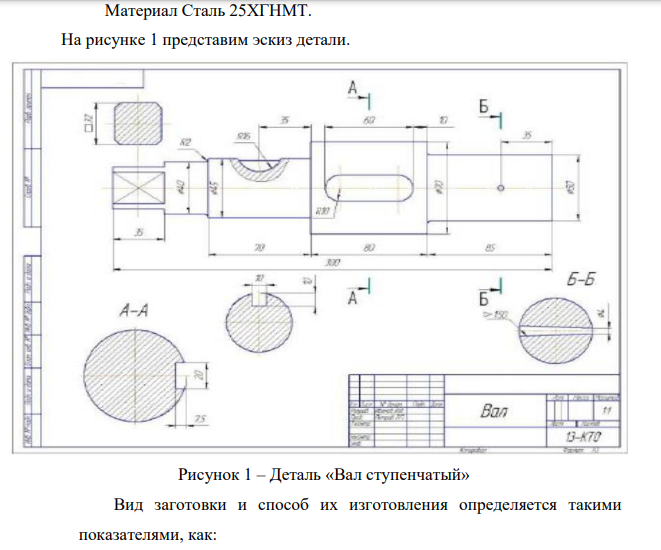

Материал Сталь 25ХГНМТ. На рисунке 1 представим эскиз детали. Рисунок 1 – Деталь «Вал ступенчатый» Вид заготовки и способ их изготовления определяется такими показателями, как: -материал -конструктивная форма -серийность производства 70 70 -масса заготовки Определим коды заготовки по каждому из 4 факторов. Код материала Так как материал детали сталь 25 ХГНМТ, код-6 – легированные стали Конструктивная форма; основные признаки детали – в соответствии с чертежом код: 2 – валы круглого сечения с одним уступом или фланцем, с буртом или выемкой без центрального отверстия. Код серийности. вид заготовок – штамповки, поковки и прокат, Масса детали-6,3кг, программа выпуска N=1000шт. в год. Код -2 Код по массе – 4. Выбираем возможные виды и способы получения заготовок для данной детали: 1. Код материала – 6. 2. Код серийности – 2. 3. Код конструктивной формы – 2. 4. Код массы – 4. Из таблицы 6 [1] по определённым кодам 6 – 2 – 2 – 4 из графы таблицы «Вид заготовки» выписываем рекомендуемые коды видов: 7, 8, 9 и 10. Расшифровываем выбранные коды видов заготовок: 7 – штамповка на молотах и прессах; 8 – штамповка на горизонтально – ковочных машинах (ГКМ); 9-свободная ковка 10-прокат
