Выполнить расчет параметров размерной цепи. 4.1 Зарисовать эскиз. 4.2 Определить вид размерной цепи. 4.3 Составить размерные цепи (Решение → 1338)
Заказ №39301

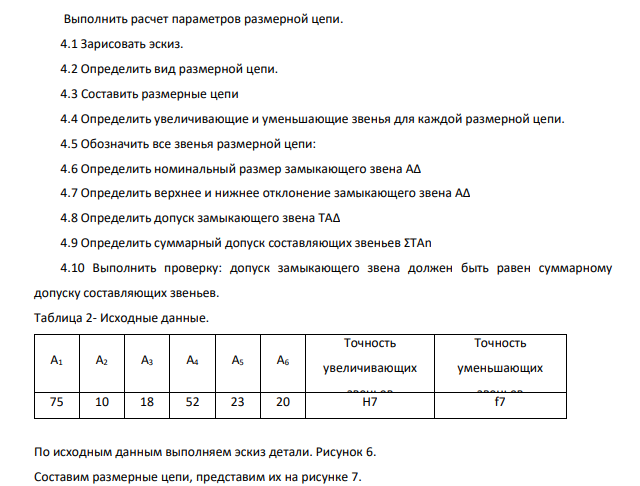

Выполнить расчет параметров размерной цепи. 4.1 Зарисовать эскиз. 4.2 Определить вид размерной цепи. 4.3 Составить размерные цепи 4.4 Определить увеличивающие и уменьшающие звенья для каждой размерной цепи. 4.5 Обозначить все звенья размерной цепи: 4.6 Определить номинальный размер замыкающего звена А∆ 4.7 Определить верхнее и нижнее отклонение замыкающего звена А∆ 4.8 Определить допуск замыкающего звена ТА∆ 4.9 Определить суммарный допуск составляющих звеньев ƩТАn 4.10 Выполнить проверку: допуск замыкающего звена должен быть равен суммарному допуску составляющих звеньев. Таблица 2- Исходные данные. А1 А2 А3 А4 А5 А6 Точность увеличивающих звеньев Точность уменьшающих звеньев 75 10 18 52 23 20 Н7 f7

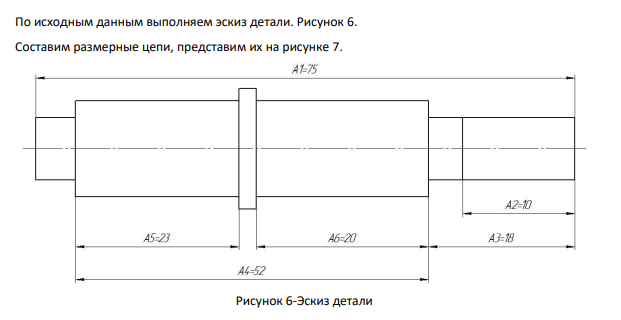

По исходным данным выполняем эскиз детали. Рисунок 6. Составим размерные цепи, представим их на рисунке 7. Рисунок 6-Эскиз детали 32 Рисунок 7- Размерные цепи Размерные цепи – линейные конструкторские. Для 1-ой размерной цепи: А1-увеличивающее звено; А3,А4-уменьшающие звенья, А -замыкающее звено. Для 2-ой размерной цепи: А4-увеличивающее звено, А5, А6-уменьшающие звенья. Для 3-ей размерной цепи: А3-увеличивающее звено, А2-уменьшающее звено. Определим номинальный размер замыкающего звена для каждой размерной цепи: m 1 i i i 1 A A
