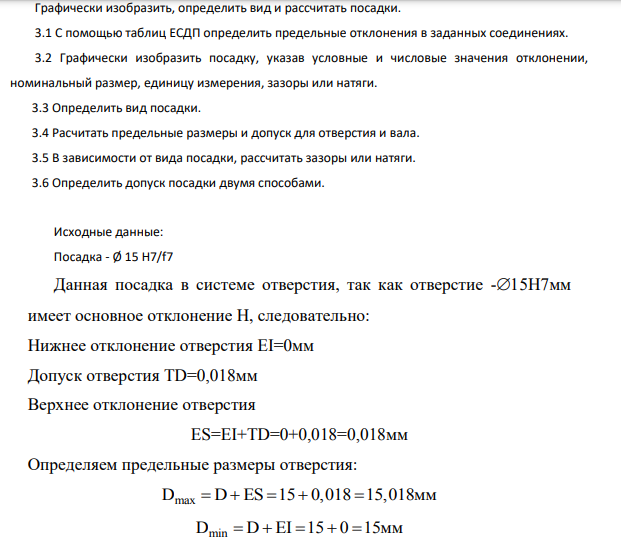

Графически изобразить, определить вид и рассчитать посадки. 3.1 С помощью таблиц ЕСДП определить предельные отклонения в заданных соединениях. 3.2 Графически изобразить посадку, указав условные и числовые значения отклонении, номинальный размер, единицу измерения, зазоры или натяги. 3.3 Определить вид посадки. 3.4 Расчитать предельные размеры и допуск для отверстия и вала. 3.5 В зависимости от вида посадки, рассчитать зазоры или натяги. 3.6 Определить допуск посадки двумя способами. Исходные данные: Посадка - Ø 15 H7/f7

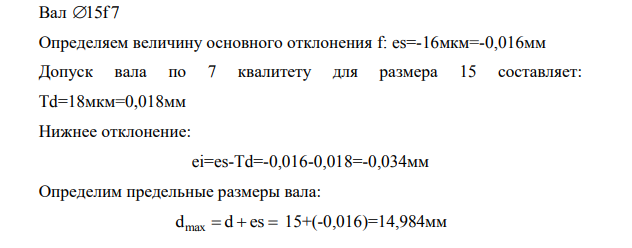

Данная посадка в системе отверстия, так как отверстие -15Н7мм имеет основное отклонение Н, следовательно: Нижнее отклонение отверстия EI=0мм Допуск отверстия TD=0,018мм Верхнее отклонение отверстия ES=EI+TD=0+0,018=0,018мм Определяем предельные размеры отверстия: D D ES 15 0,018 15,018 max      мм D D EI 15 0 15 min      мм Вал 15f 7 Определяем величину основного отклонения f: es=-16мкм=-0,016мм Допуск вала по 7 квалитету для размера 15 составляет: Td=18мкм=0,018мм Нижнее отклонение: ei=es-Td=-0,016-0,018=-0,034мм Определим предельные размеры вала: max d d es    15+(-0,016)=14,984мм 6 min d d ei    15+(-0,034)=14,966мм Посадка Ø 15H7/f7-посадка с зазором. Определим максимальный и минимальный зазор посадки: S D d max max min    15,018-14,966=0,052мм S D d min min max    15-14,984=0,016мм Допуск посадки: T S S S      max min 0,052-0,016=0,036мм T S   Td+TD=0,018+0,018=0,036мм
